Lösungen für die pneumatische Bremssteuerung

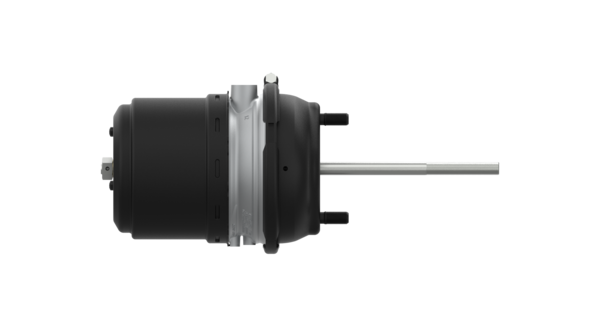

Cilindro Tristop
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
9254990030
Bruttopreis/Einheit:
638.00
Merkmale und Vorteile
-
MarkeWABCO Original
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Schrauben120.6 mm
-
Baumuster27/24 IBV
-
Berechnetes Volumen (dm³)28.842
-
BetriebsartCam
-
GabelkopfWithout
-
Gesamtlänge269.0 mm
-
Gewinde Anschluss 11M16 x 1.5 JED - 464-0
-
Gewinde Anschluss 12M16 x 1.5 JED - 464-0
-
Gewinde AnschlüsseM16 x 1.5
-
Gewinde DruckstangeM16 x 1.5
-
Gewindelänge90 mm
-
Hub65/65 mm
-
Kraftabgabe 38700 N
-
Kraftabgabe M9700 N
-
Länge Druckstange220 mm
-
Lösedruck4.9 bar
-
Max. Betriebsdruck8.0/8.0 bar
-
Rückstellkraft280 N
-
SchraubengewindeM16 x 1.5
-
Schraubenlängen35.0 mm
-
Temperaturbereich-45°C to +80°C
-
VersionOhne Faltenbalg
-
GTIN7895851027459
-
Gewicht (kg)9.33
-
Maße (MM x MM x MM)220 x 230 x 570
-
UPC193133359234
-
Gewicht (lb)20.569
entspricht OE Nummer
-
MERITOR20533210
-
VOLVO20533210
-
VOLVO1079945
-
VOLVO20466200
Doc Type
drawing
Locale
multi
Artical Number
9254990090____053_dascheck_e3_page-1---notset
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml
Service und Reparatur
Liste der Ersatzteile
| 1 | Zylinderdeckel type 30 | 1 | ||
| 2 | Unterlegscheibe | 1 | ||
| 3 | Flansch | 1 | ||
| 4 | Kegelfeder | 1 | 8960527414 | |
| 5 | Abdeckung | 1 | 8950712604 | |
| 6 | Kolben | 1 | ||
| 7 | Membran | 1 | 8971205474 | |
| 8 | Spannband | 1 | 4231073504 | |
| 9 | Sechskantmutter DIN934-M8 | 1 | 8103041114 | |
| 10 | Sechskantschraube ISO4017-M8x50 | 1 | 8101263284 | |
| 11 | Flansch | 1 | ||
| 12 | Tapping Screw M6x12 | 1 | ||
| 13 | Führungsring | 1 | ||
| 14 | O-Ring ISO3601-155x4,5 | 1 | ||
| 15 | Kolben | 1 | ||
| 16 | Parkbremsfeder, Tonnenform 24 | 1 | 8960801834 | |
| 17 | Nut-Ring | 1 | 8971616074 | |
| 18 | Zylinder Type 24 | 1 | ||
| 19 | O-Ring ISO3601-15x2 | 1 | 8977702504 | |
| 20 | Anlaufscheibe | 1 | 8930301704 | |
| 21 | Sechskantmutter DIN934-M16x1,5 | 1 | 8103040314 | |
| 22 | Spannstift ISO8748-5x22 | 1 |
