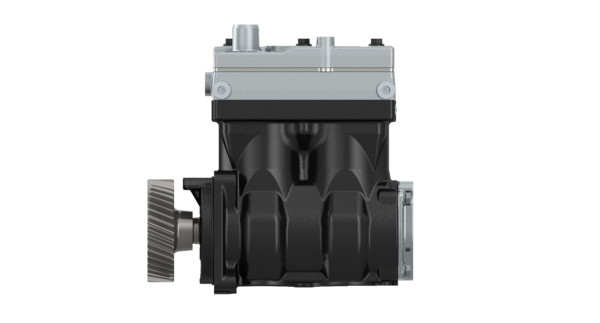

Compresseur Bi-Cylindre
Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
9125100010
Prix unitaire brut:
3036.00
Caractéristiques et avantages
-
MarqueWABCO
-
Type de pièceQualité d'origine supérieure
-
Spécification techniqueSpécification OE
-
Catégorie produitAppareil
-
Course du piston56 mm
-
Cylindrée (cm3)636 cm3
-
Diamètre du piston85 mm
-
Filetage du port 0Ø 30 mm
-
Filetage du port 2M26 x 1.5
-
Filetage du port 4M12 x 1.5
-
Filetage du port 8.1Ø 6 mm
-
Filetage du port 9.1M14 x 1.5
-
Filetage du port 9.2M14 x 1.5
-
Filetage du vilebrequinM20 x 1.5 LH
-
LubrificationLubrication supplied from engine
-
ModèleTwin Cylinder
-
Pression de fonctionnement max.12.5 bar
-
RefroidissementWater
-
SuspensionBride de réception
-
Vitesse de fonctionnement3000 (1/min)
-
Volume calculé (dm³)20.0651
-
Dimensions (MM x MM x MM)329 x 316 x 193
-
GTIN04057875274209
-
Poids (kg)19.667
-
UPC193133344544
-
Poids (lb)43.3583
Remplace
-
ALEXANDER DENNISAB9125100010
-
DAF1518595
-
EVOBUSA9061304615
-
EVOBUSA9061301615
-
MERCEDES-BENZA9061304615
-
MERCEDES-BENZ9061306315
-
MERCEDES-BENZ9061302115
-
MERCEDES-BENZ9991300215
-
MERCEDES-BENZ9061300415
-
MERCEDES-BENZ9061301715
-
MERCEDES-BENZ9061302515
-
MERCEDES-BENZ9061302715
-
MERCEDES-BENZA9061302715
-
MERCEDES-BENZA9061306315
-
MERCEDES-BENZ9061304615
Doc Type
drawing
Locale
de
Artical Number
9125100010____005_dascheck_e6_page-1---notset
Doc Type
brochure
Locale
nl
Artical Number
wabco_reman_solutions_core_return_guidelines
Doc Type
brochure
Locale
fr
Artical Number
zf_reman_core_return_guidelines
Doc Type
catalog
Locale
fr
Artical Number
wabco_reman_solutions_catalogue_2021_web
Doc Type
repair_test_instructions
Locale
fr
Artical Number
91200095
Service et réparation
Liste de pièces
| 1 | Carter de vilebrequin | 1 | ||
| 2 | Coussinet | 1 | 4115539242 | 4111513404 |
| 3 | Vilebrequin | 1 | 4115539242 | 4126366914 |
| 4 | Joint torique ISO3601-88x3 | 1 | 8976701904 | |
| 5 | Flasque | 1 | 4115539242 | 4111476034 |
| 6 | Hexagon flange bolt DIN6921-M8x18 | 4 | 4115539242 | 8912120074 |
| 7 | Joint | 1 | 4115539242 9125109392 | 8977728574 |
| 8 | Toothed Gear | 1 | 8959051694 | |
| 9 | Ecrou DIN74361-M20x1,5LH | 1 | 8103410034 | |
| 10 | Upper part of the connection rod | 2 | 9125109412 | |
| 11 | Connecting Rod, lower part | 2 | 9125109412 | |
| 12 | Vis à tête cylindrique ISO14580-M6x35 | 6 | 4115539242 9125109222 9125109392 9125109472 9125109412 | 8912019294 |
| 13 | Bonnette/Tête | 2 | 4115539242 9125109412 | 8950735894 |
| 14 | Piston | 2 | 9125109412 | |
| 15 | Wrist Pin | 2 | 9125109412 | |
| 16 | Anneau d' arret | 4 | 9125109412 | |
| 17 | Segment de piston | 2 | 9125109412 | |
| 18 | Segment de piston | 4 | 9125109412 | |
| 19 | Lamelle d'aspiration | 1 | 9125109222 9125109392 9125109472 9125109412 | |
| 20 | Douille de serrage | 2 | 9125109222 | |
| 21 | soupape | 2 | 9125109222 9125109472 | |
| 22 | Goupille cylindrique | 6 | 9125109222 | |
| 23 | Couvercle de cylindre | 1 | 9125109222 | |
| 24 | Ressort de compr.cylindr. | 2 | 9125109222 | |
| 25 | Piston | 2 | 9125109222 | |
| 26 | Joint torique | 2 | 9125109222 | |
| 27 | Vis de fermeture | 2 | 9125109222 | 8931847154 |
| 28 | clapet de refoulement | 2 | 9125109222 9125109472 | |
| 29 | Vis à tête cylindrique,special type | 4 | 9125109222 9125109472 | |
| 30 | Joint d'étanchéité | 1 | 9125109222 9125109392 9125109472 | |
| 31 | Plaque | 1 | 9125109222 | |
| 32 | Joint d'étanchéité | 1 | 9125109222 9125109392 9125109472 | |
| 33 | Revêtement | 1 | 9125109222 | |
| 34 | Vis à tête hexagonale avec bride | 4 | 9125109222 9125109392 9125109472 9125109412 | 8912119994 |
| 35 | Hexagon Flange Bolt | 2 | 9125109222 9125109392 9125109472 9125109412 | 8912017014 |
