Tristop Cylinder 24/24
Twin-Cyl.Compressor 704cc,flangemounted
Onderdeelnummer::
9254813600
Brutoprijs/Stuk:
485.00
Kenmerken en voordelen
-
MerkWABCO
-
Type onderdeelPremium OE kwaliteit
-
Technische specificatieOE specificatie
-
ProductcategorieApparaat
-
Afstand tussen bouten120.6 mm
-
Berekend volume (dm³)12.6779
-
Boutlengtes43.0 mm
-
BoutschroefdradenM16 x 1.5
-
GaffelNo
-
KoelingAir
-
Kracht van retourveer230 N
-
Lengte zuigerstang15 mm
-
Maat moersleutel24.0 mm
-
Max. bedrijfsdruk10.2/8.5 bar
-
Nominale diameter8.5 mm
-
Ontlastingsdruk5.1 bar
-
Schroefdraad poort 11M16 x 1.5 JED - 464
-
Schroefdraad poort 12M16 x 1.5 JED - 464
-
Schroefdraad zuigerstangBall R8
-
Slag65/65 mm
-
Temperatuurbereik-40°C to +80°C
-
Totale lengte258.0 mm
-
Type werkingSchijf
-
Uitgaande kracht8600 N
-
Voertuigtype24/24
-
Afmetingen (MM x MM x MM)190 x 337 x 198
-
GTIN04057875283898
-
Gewicht (kg)8.4
-
UPC193133355168
-
Gewicht (lb)18.519
vervangt
-
VOLVO21596227
-
VOLVO20522028
-
VOLVO2159622
Doc Type
drawing
Locale
multi
Artical Number
9254813690____053_dascheck_b6_page-1---notset
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml
Service & Reparatie

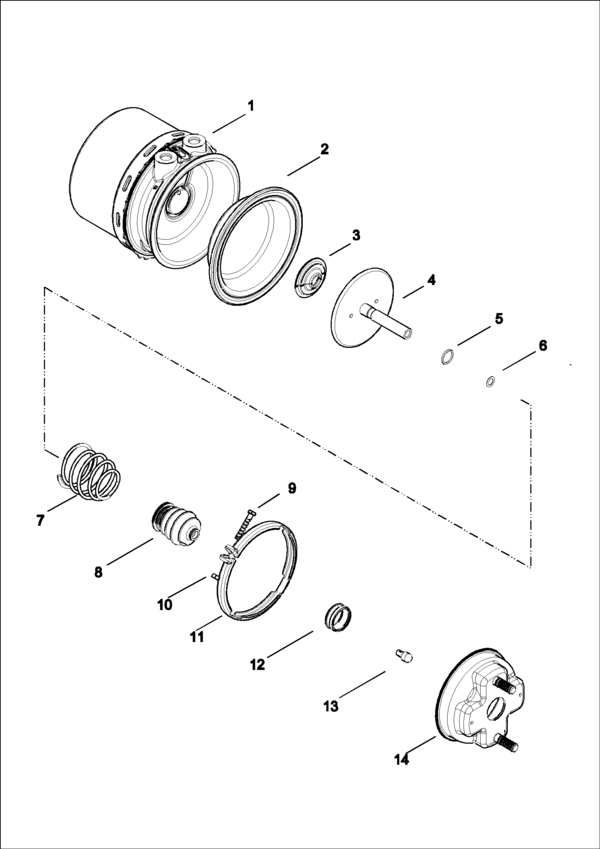

Lijst van vervangingsonderdelen
| 1 | Cilinder | 1 | ||
| 2 | Membraan | 1 | 9254810002 | 8971205354 |
| 3 | Afdekking | 1 | 9254810002 | 8950726204 |
| 4 | Zuiger | 1 | ||
| 5 | Afstandsring | 1 | ||
| 6 | Afstandsschijf | 1 | 8951112794 | |
| 7 | Barrel Spring | 1 | 9254810002 | 8960801724 |
| 8 | beschermhoes | 1 | 9254810002 | 8977548862 |
| 9 | Hexagon Head Screw ISO4017-M8x50 | 1 | 8101263284 | |
| 10 | Hexagon Nut DIN934-M8 | 1 | 8103041114 | |
| 11 | Klemband T24 | 1 | 4231063504 | |
| 12 | Geleidering | 1 | ||
| 13 | Drukstuk | 1 | ||
| 14 | Cilinderdeksel | 1 |
