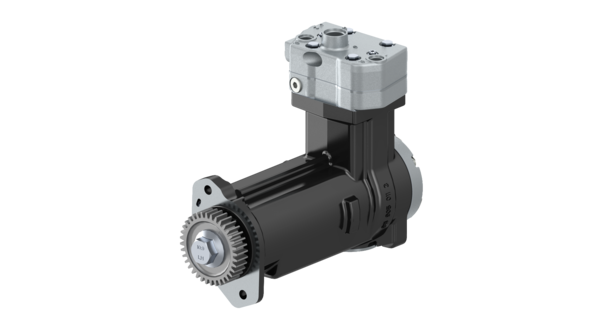

Compresseur monocylindrique
Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
9111545200
Prix unitaire brut:
0.00
Caractéristiques et avantages
-
MarqueWABCO
-
Type de pièceQualité d'origine supérieure
-
Spécification techniqueSpécification OE
-
Catégorie produitAppareil
-
Course du piston56 mm
-
Cylindrée (cm3)247 cm3
-
Diamètre du piston75.0 mm
-
Filetage du port 0M27 x 2
-
Filetage du port 2M27 x 2.0
-
Filetage du port 4M10 x 1.0
-
Filetage du port 8.1Ø 4.27 mm
-
Filetage du port 93/4 -16 UNF
-
Filetage du port 9.13/4" - 16 UNF
-
Filetage du port 9.23/4" - 16 UNF
-
Filetage du vilebrequinM24 x 1.5
-
LubrificationLubrication supplied from engine
-
ModèleSingle Cylinder
-
Plage de température-40°C to +80°C
-
Pression de fonctionnement max.10.0 bar
-
RefroidissementWater
-
SuspensionBride de réception
-
Vitesse de fonctionnement3000 (1/min)
-
Volume calculé (dm³)19.383
-
Dimensions (MM x MM x MM)383.9 x 161.5 x 312.63
-
GTIN04057875272908
-
Poids (kg)15.121
-
UPC193133020073
-
Poids (lb)33.3361
Remplace
-
CUMMINS5287074
Doc Type
repair_test_instructions
Locale
fr
Artical Number
91200095
Service et réparation
Liste de pièces
| 1 | Carter de vilebrequin | 1 | ||
| 2 | Bielle | 1 | ||
| 3 | Piston | 1 | ||
| 6 | Sealing | 1 | 9111549342 9111549242 | |
| 6 | Culasse, compl. | 1 | 9111549342 9111549242 | |
| 7 | Clapet d'admission | 1 | 9111549242 | |
| 8 | soupape | 1 | 9111549242 | |
| 9 | Couvercle de cylindre | 0 | ||
| 10 | clapet de refoulement | 1 | 9111549242 | 4111515002 |
| 11 | Hexagon head screw ISO4017-M5x18 | 2 | 9111549242 | |
| 12 | Joint | 2 | 9111549242 | |
| 13 | Plaque/coupelle | 1 | 9111549242 | |
| 14 | Couvercle de cylindre | 1 | ||
| 15 | Vis à tête cylindrique ISO14580-M6x60 | 2 | 9111549242 | |
| 16 | Vis à tête hexagonale avec bride | 4 | 9111549342 9111549242 | 8912119994 |
| 17 | Vilebrequin | 1 | ||
| 18 | Roue d'engrenage | 1 | ||
| 19 | Hexagon Head Screw | 1 | ||
| 20 | Sealing | 1 | ||
| 21 | Cheese head screw DIN6912-M8x30 | 4 | ||
| 22 | Raccord | 1 | ||
| 23 | O-RING 69,45X3,53/070M1 | 1 | ||
| 24 | Flasque | 1 | ||
| 25 | Revêtement | 1 | 9111534714 | |
| 26 | VIS H M10X20/20-CL8.8 | 2 | ||
| 27 | Vis à tête cylindrique ISO14580-M6x35 | 2 | 8912019294 | |
| 28 | O-Ring, static - 55.25x2.62 | 1 | ||
| 29 | Revêtement | 1 | ||
| 30 | Countersunk head screw DIN7991-M5x10 | 2 |
