Cyl a ressort 20/24 F/D
Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
9254601010
Prix unitaire brut:
0.00
Caractéristiques et avantages
-
MarqueWABCO
-
Type de pièceQualité d'origine supérieure
-
Spécification techniqueSpécification OE
-
Catégorie produitAppareil
-
Course64/64 mm
-
Distance entre les boulons120.6 mm
-
Effort de poussée M7010 N
-
Effort du ressort de rappel220 N
-
Filetage du port 11M16 x 1.5
-
Filetage du port 12M16 x 1.5
-
Filetages des boulonsM16 x 1.5
-
Filetages des portsM16 x 1.5
-
Longueur de la tige poussée15 mm
-
Longueur totale259.0 mm
-
Longueurs des boulons43.0 mm
-
Modèle20/24
-
Opposé925 460 100 0
-
Plage de température-40°C to +80°C
-
Pression de desserrage5.1 bar
-
Pression de fonctionnement max.10.2/8.5 bar
-
Taraudage de la tigeBall R8
-
Type de fonctionnementRondelle
-
Volume calculé (dm³)14.586
-
Dimensions (MM x MM x MM)390 x 187 x 200
-
GTIN04057875281504
-
Poids (kg)7.831
-
UPC193133448051
-
Poids (lb)17.264
Remplace
-
DAF1519192
-
DOLL7056270
-
EVOBUSA0184205618
-
FELDBINDER002774
-
FRUEHAUFGB54200010
-
HAMANAGB54200010
-
KÄSSBOHRER21151105204L
-
MERCEDES-BENZ0184205618
-
MERCEDES-BENZA0184205618
-
NOOTEBOOM1457120
-
NOOTEBOOM17502
-
ORTHAUS499027
-
RENAULT5010422755
-
SCANIA1935450
-
TIRSAN21151105204
-
VOLVOWA9254601010
Doc Type
drawing
Locale
multi
Artical Number
9254601090____053_dascheck_o6_page-1---notset
Doc Type
catalog
Locale
fr
Artical Number
81500343
Doc Type
certificate
Locale
multilingu
Artical Number
tristop2024_disc_bc0010.0
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml
Service et réparation

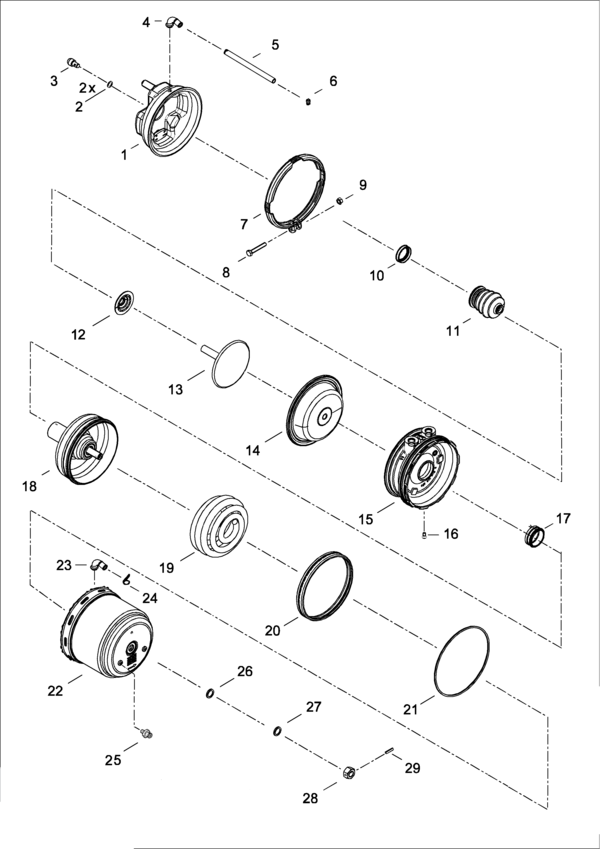

Liste de pièces
| 1 | Non pressure chamber type 20 | 1 | ||
| 2 | Rondelle de calage | 2 | 8951112794 | |
| 3 | Ressort | 1 | ||
| 4 | Raccord d'équerre | 1 | 9254600032 9254609202 | |
| 5 | Tuyau/tube | 1 | 9254609202 | |
| 6 | Filtre en acier inoxydable | 1 | 9254600032 9254609202 | 8993812844 |
| 7 | Collier | 1 | 4231053504 | |
| 8 | Vis à tête hexagonale ISO4017-M8x50 | 1 | 8101263284 | |
| 9 | Écrou hexagonal DIN934-M8 | 1 | 8103041114 | |
| 10 | Chemin de roulement | 1 | 9254600032 | |
| 11 | Gaine | 1 | 9254600032 | 8977548862 |
| 12 | Revêtement | 1 | 8950726204 | |
| 13 | Piston | 1 | ||
| 14 | DIAPHRAGME TYPE 20 | 1 | 9254600032 | 8971205254 |
| 15 | Flasque | 1 | ||
| 16 | Tapping Screw M6x12 | 1 | ||
| 17 | Anneau de fixation | 1 | ||
| 18 | Piston | 1 | ||
| 19 | Barrel Power Spring 24 | 1 | ||
| 20 | Joint a levres | 1 | 8971616074 | |
| 21 | O-Ring ISO3601-155x4,5 | 1 | ||
| 22 | Tube cylindrique | 1 | ||
| 23 | Embout de flexible | 1 | 9254609202 | 8931294174 |
| 24 | Ligature | 1 | 9254609202 9254929212 | |
| 25 | Insert filete | 1 | 9254923032 | |
| 26 | Joint torique ISO3601-15x2 | 1 | 8977702504 | |
| 27 | Disque de roulement | 1 | 8930301704 | |
| 28 | Ecrou hexagonal DIN934-M16x1,5 | 1 | 8103040314 | |
| 29 | Goupille Cylindrique | 1 |
