Valve de frein à main, camion/remorque
Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
PRO6450000
Prix unitaire brut:
197.00
Caractéristiques et avantages
-
MarqueProVia
-
Type de pièceDes pièces de rechange fiables
-
Spécification techniqueSpécification AM
-
Catégorie produitAppareil
-
Angle de commande59.5°
-
CommentairesBlocking valve / Left hand Drive
-
EchappementHose Nozzle Ø 6.5 mm
-
Filetage du port 1Ø 9.2 mm
-
Filetage du port 21M5
-
Filetage du port 22M5
-
Garantie ProVia1 année
-
ModèleWorking Medium Air
-
OrificesDedicated connector
-
Plage de température-40°C to +80°C
-
Pression de fonctionnement5.9 bar
-
Pression de fonctionnement max.8.5 bar
-
Suspension4x Ø 6.16 mm
-
Volume calculé (dm³)7.425
-
Dimensions (MM x MM x MM)250 x 180 x 165
-
GTIN04057877007713
-
Poids (kg)0.978
-
UPC193134006229
-
Poids (lb)2.156
Remplace
-
DAF1524321
-
VOLVO20367533
Doc Type
drawing
Locale
multi
Artical Number
pro6450000____005_dascheck_c7_page-1---notset
Doc Type
service_information
Locale
fr
Artical Number
service-information_hbv_961723xxxx_961724xxxx
Service et réparation

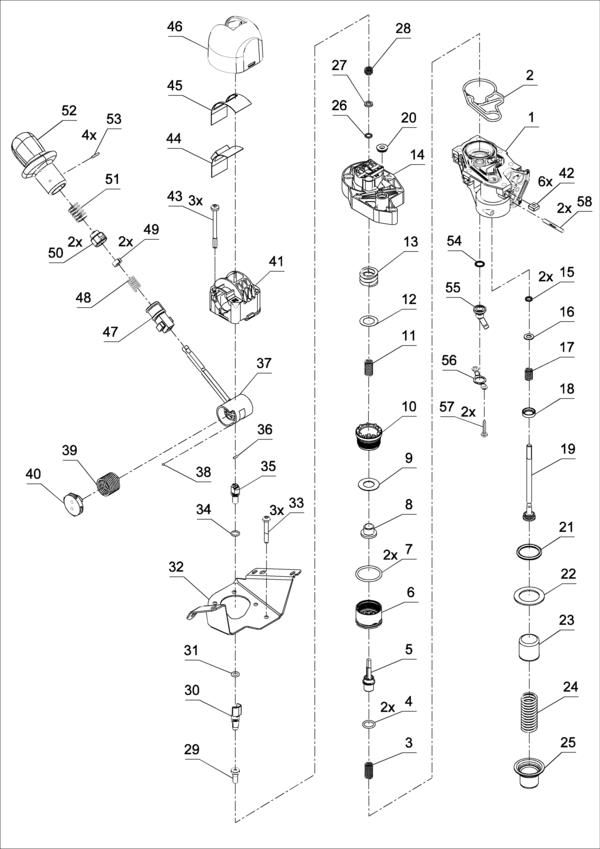

Liste de pièces
| 1 | Carrosserie | 1 | ||
| 2 | Sealing | 1 | ||
| 3 | RESSORT | 1 | ||
| 4 | O-Ring 12,00X2,00/7080M | 2 | 8970700704 | |
| 5 | Piston | 1 | 9617236204 | |
| 6 | CARTOUCHE INF. | 1 | 9617232014 | |
| 7 | O-RING 28,00X2,50/7080M | 2 | ||
| 8 | Soupape | 1 | ||
| 9 | Rondelle de calage | 1 | ||
| 10 | CARTOUCHE SUP. | 1 | 9617232024 | |
| 11 | RESSORT COMPRESS. | 1 | ||
| 12 | Rondelle de calage | 1 | ||
| 13 | RESSORT NOIR | 1 | ||
| 14 | Revêtement | 1 | ||
| 15 | O-RING 6,07X1,78/7080M | 2 | 8970860004 | |
| 16 | Rondelle de calage | 1 | ||
| 17 | Cylindrical compression spring | 1 | ||
| 18 | Anneau de soupape | 1 | ||
| 19 | Pusher | 1 | ||
| 20 | Rondelle de calage | 1 | 8950912814 | |
| 21 | O-Ring ISO3601-24,99x3,53 | 1 | 8977726474 | |
| 22 | Rondelle de calage | 1 | ||
| 23 | Piston | 1 | ||
| 24 | Cylindrical compression spring | 1 | ||
| 25 | Revêtement | 1 | ||
| 26 | O-RING 5,70X1,90/7080M | 1 | ||
| 27 | Rondelle de calage | 1 | ||
| 28 | RESSORT | 1 | ||
| 29 | Soupape | 1 | ||
| 30 | Piston de soupape | 1 | ||
| 31 | O-RING 6,40X1,90/7080M | 1 | ||
| 32 | Support | 1 | ||
| 33 | Fillister head screw ISO14583-M5x35 | 3 | ||
| 34 | Joint torique | 1 | ||
| 35 | Tige de poussoir | 1 | 9617237304 | |
| 36 | AIGUILLE BP 2X7.8/GRADE 5 | 1 | ||
| 37 | excentrique | 1 | ||
| 38 | AIGUILLE BR 2X3.3 | 1 | 8951217514 | |
| 39 | Ressort de torsion | 1 | 8962010714 | |
| 40 | Support | 1 | 9617233504 | |
| 41 | Head | 1 | ||
| 42 | Écrou | 6 | ||
| 43 | VIS RX M5X60X20-CL8-8 | 3 | ||
| 44 | Capot-moteur | 1 | ||
| 45 | Capot-moteur | 1 | ||
| 46 | Revêtement | 1 | ||
| 47 | Arrêt | 1 | ||
| 48 | RESSORT | 1 | ||
| 49 | Douille | 2 | ||
| 50 | Douille | 2 | ||
| 51 | RESSORT DE COMPRESSION | 1 | ||
| 52 | Poignée | 1 | ||
| 53 | AIGUILLE ACIER | 4 | 8954100204 | |
| 54 | O-RING 8,90X1,90/7080M | 1 | 8970866704 | |
| 55 | Tuyau d'échappement | 1 | 9617232204 | |
| 56 | Plaque de retenue | 1 | ||
| 57 | Self tapping screw | 2 | ||
| 58 | Grooved pin DIN1475-4h11x35 | 2 |
