Lösungen für die pneumatische Bremssteuerung
ECAS Magnetventil
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
4729001130
Bruttopreis/Einheit:
0.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Berechnetes Volumen (dm³)3.7924
-
Elektrische VerbindungBayonet DIN 72585-A1-4.1-Sn/K1, Bayonet DIN 72585-A1-4.1-Sn/K1
-
Gewinde Anschluss 11M22 x 1.5 JED - 388
-
Gewinde Anschluss 21M22 x 1.5 JED - 388
-
Gewinde Anschluss 22M22 x 1.5 JED - 388
-
Gewinde Anschluss 23M22 x 1.5 JED - 388
-
Gewinde Anschluss 3M22 x 1.5
-
Lagerung2 x M8
-
Max. Betriebsdruck20.0 bar
-
Multi-Nennweite (von Anschluss 1 bis x)9.8 / 7.0 mm
-
Nennstrom320 mA
-
SchutzklasseIP 6K6K
-
Spannung24 V
-
Temperaturbereich-40°C to +80°C
-
GTIN7895851007529
-
Gewicht (kg)4.839
-
Maße (MM x MM x MM)170 x 169 x 132
-
Gewicht (lb)10.668
entspricht OE Nummer
-
PACCAR1506182
Doc Type
market_information
Locale
de
Artical Number
16010
Doc Type
system_description
Locale
de
Artical Number
81500273
Service und Reparatur

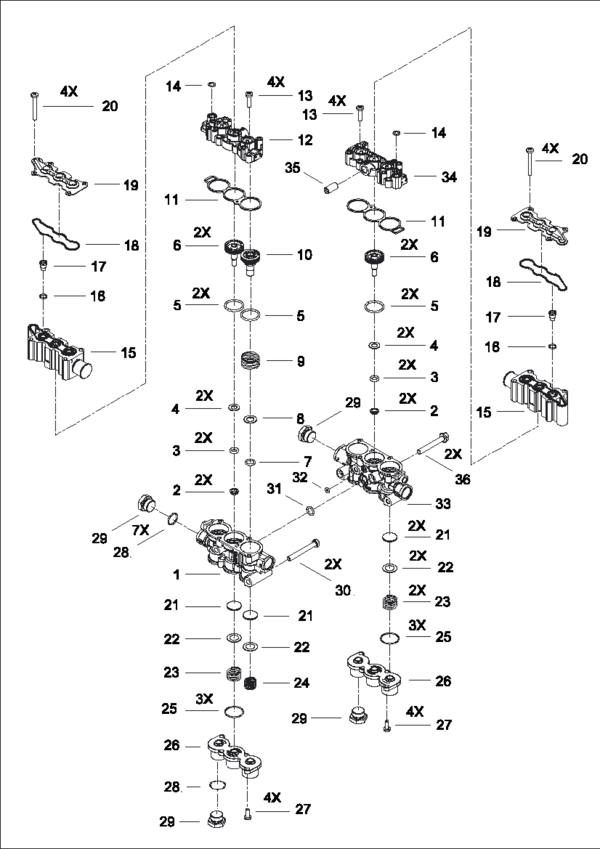

Liste der Ersatzteile
| 1 | Karosserie | 1 | ||
| 2 | Buchse | 4 | 8930803014 | |
| 3 | O-Ring ISO3601-10x3,2 | 4 | 4729009012 4729000092 | |
| 4 | Unterlegscheibe | 4 | ||
| 5 | O-Ring ISO3601-28x3 | 5 | 4729009012 4729000092 | |
| 6 | Kolben | 4 | ||
| 7 | O-Ring ISO3601-13x2,5 | 1 | 4729000092 | 8970812804 |
| 8 | Unterlegscheibe | 1 | ||
| 9 | Druckfeder | 1 | ||
| 10 | Kolben | 1 | ||
| 11 | Dichtung | 2 | 4729009012 4729000092 | |
| 12 | Abdeckung | 1 | ||
| 13 | Linsenschraube ISO7045-M6x25 | 8 | 8912015704 | |
| 14 | O-Ring ISO3601-8x2 | 2 | 4729009012 4729000092 | 8970700304 |
| 15 | Ventilmagnet | 2 | ||
| 16 | O-Ring ISO3601-9,75x1,78 | 2 | 4729000092 | |
| 17 | Kappe | 2 | ||
| 18 | Dichtung | 2 | 4729009012 4729000092 | |
| 19 | Abdeckung | 2 | ||
| 20 | Linsenschraube -M6x50 | 8 | ||
| 21 | Ventil | 4 | 4729009012 4729000092 | 8995068562 |
| 22 | Scheibe -25x1 | 4 | ||
| 23 | Druckfeder, Sonderausfuehrung | 3 | ||
| 24 | Zylindrische Feder | 1 | ||
| 25 | O-Ring ISO3601-29,87x1,78 | 6 | 4729009012 4729000092 | |
| 26 | Abdeckung | 2 | ||
| 27 | Linsenschraube -M6x16 | 8 | ||
| 28 | O-Ring ISO3601-18x2 | 8 | 4729009012 4729000092 | 8970815204 |
| 29 | Verschlussschraube | 4 | 8930183474 | |
| 30 | Sechskantschraube ISO4014-M8x65 | 2 | ||
| 31 | O-Ring ISO3601-12,37x2,62 | 1 | 4729009012 | 8970862604 |
| 32 | O-Ring ISO3601-5,3x2,4 | 1 | 4729009012 | 8970800804 |
| 33 | Karosserie | 1 | ||
| 34 | Abdeckung | 1 | ||
| 35 | Dichtung | 1 | 4729009012 | |
| 36 | Sechskantschraube | 1 |
