Lösungen für die pneumatische Bremssteuerung
Tristopzylinder disc G-16/24
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
9254645000
Bruttopreis/Einheit:
349.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Schrauben120.6 mm
-
Berechnetes Volumen (dm³)14.4144
-
BetriebsartScheibe
-
Gegenüberliegend925 464 501 0
-
Gesamtlänge253.0 mm
-
Gewinde Anschluss 11M16 x 1.5
-
Gewinde Anschluss 12M16 x 1.5
-
Gewinde AnschlüsseM16 x 1.5
-
Gewinde DruckstangeBall R8
-
Hub57/57 mm
-
Kraftabgabe M5850 N
-
Länge Druckstange15 mm
-
Lösedruck5.1 bar
-
Max. Betriebsdruck10.2/8.5 bar
-
Rückstellkraft150 N
-
SchraubengewindeM16 x 1.5
-
Schraubenlängen43.0 mm
-
Temperaturbereich-40°C to +80°C
-
Typ16/24
-
GTIN04057875282259
-
Gewicht (kg)7.688
-
Maße (MM x MM x MM)385 x 192 x 195
-
UPC193133448099
-
Gewicht (lb)16.949
entspricht OE Nummer
-
DAF1505448
-
DOLL7073298
-
EVOBUSA0184205318
-
FELDBINDER052516
-
KRONE505821377
-
LECITRAILER4112046
-
MERCEDES-BENZ0184205318
-
MERCEDES-BENZA0184205318
-
NOOTEBOOM3330840
-
NOOTEBOOM17158
-
PACCAR1505448
-
SCANIA2090336
-
SCHWARZMÜLLER78429
Doc Type
drawing
Locale
multi
Artical Number
9254645090____053_dascheck_k6_page-1---notset
Doc Type
catalog
Locale
de
Artical Number
81500343
Doc Type
certificate
Locale
multilingu
Artical Number
tristop1624_disc_bc0007.0
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml
Service und Reparatur

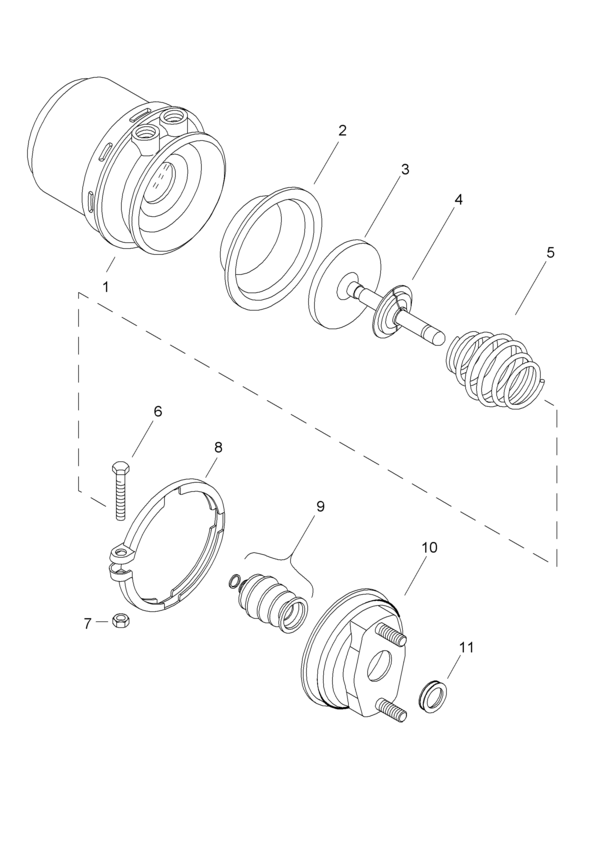

Liste der Ersatzteile
| 1 | Zylinderrohr | 1 | ||
| 2 | Parkbremsfeder, Tonnenform 24 | 1 | ||
| 3 | Kolben | 1 | ||
| 4 | Nut-Ring | 1 | 8971616074 | |
| 5 | O-Ring ISO3601-15x2 | 1 | 8977702504 | |
| 6 | Stoßring | 1 | 8930301704 | |
| 7 | Sechskantmutter DIN934-M16x1,5 | 1 | 8103040314 | |
| 8 | Spannstift ISO8748-5x22 | 1 | ||
| 9 | Führungsring | 1 | ||
| 10 | O-Ring ISO3601-155x4,5 | 1 | ||
| 11 | Flansch | 1 | ||
| 12 | Tapping Screw M6x12 | 1 | ||
| 13 | Membranteil | 1 | 9254640022 | 8971205104 |
| 14 | Kolben | 1 | ||
| 15 | Abdeckung | 1 | 8950726204 | |
| 16 | Schutzhülle | 1 | 9254640022 | 8977548862 |
| 17 | Zylinderdeckel | 1 | ||
| 18 | Laufring | 1 | 9254640022 | |
| 19 | Schlauchschelle | 1 | 4231043514 | |
| 20 | Sechskantschraube ISO4017-M8x50 | 1 | 8101263284 | |
| 21 | Sechskantmutter DIN934-M8 | 1 | 8103041114 | |
| 22 | Gewindeeinsatz | 1 | 9254923032 |
