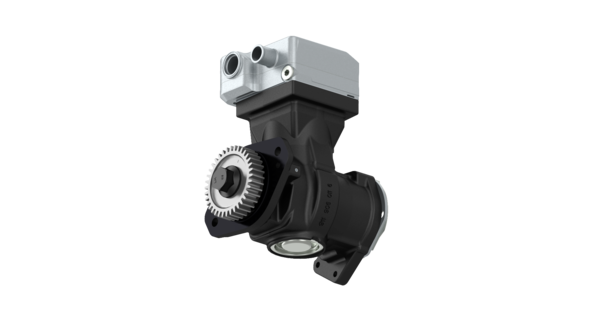

Compresseur monocylindrique
Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
9111530140
Prix unitaire brut:
0.00
Caractéristiques et avantages
-
MarqueWABCO
-
Type de pièceQualité d'origine supérieure
-
Spécification techniqueSpécification OE
-
Catégorie produitAppareil
-
Course du piston56 mm
-
Cylindrée (cm3)318 cm3
-
Diamètre du piston85 mm
-
Filetage du port 0Ø 20.5 mm
-
Filetage du port 2M27 x 2.0
-
Filetage du port 4M10 x 1.0
-
Filetage du port 8.1Ø 9 mm
-
Filetage du port 93/4" - 16 UNF
-
Filetage du port 9.13/4" - 16 UNF
-
Filetage du port 9.23/4" - 16 UNF
-
Filetage du vilebrequinM20 x 1.5
-
LubrificationLubrication supplied from engine
-
ModèleSingle Cylinder
-
Plage de température-30°C to +90°C
-
Pression de fonctionnement max.10.0 bar
-
RefroidissementWater
-
SuspensionBride de réception
-
Vitesse de fonctionnement3000 (1/min)
-
Volume calculé (dm³)13.55
-
Dimensions (MM x MM x MM)257.3 x 173.7 x 303.2
-
GTIN04057875272151
-
Poids (kg)17.69
-
UPC193133019442
-
Poids (lb)39
Remplace
-
CUMMINS5286960
-
CUMMINS4933559
-
CUMMINS5301082
Doc Type
repair_test_instructions
Locale
fr
Artical Number
91200095
Service et réparation
Liste de pièces
| 1 | Carter de vilebrequin | 1 | ||
| 2 | Vis à tête hexagonale avec bride | 4 | 9111549292 9111539202 | 8912119994 |
| 3 | Culasse, compl. | 1 | 9111539202 9111549292 | |
| 3 | Vis à tête cylindrique ISO14580-M6x60 | 5 | 9111539202 9111549292 | |
| 4 | Couvercle de cylindre | 1 | ||
| 5 | Cheese head screw ISO4762-M6x25 | 1 | ||
| 6 | Joint | 1 | 9111549292 | |
| 7 | Hexagon head screw ISO4017-M5x18 | 2 | 9111549292 | |
| 8 | clapet de refoulement | 1 | 9111549292 | 4111515002 |
| 9 | Couvercle de cylindre | 1 | ||
| 10 | Douille de serrage | 2 | ||
| 11 | Goupille cylindrique | 3 | ||
| 12 | soupape | 1 | 9111549292 | 9111530504 |
| 13 | Suction leaf | 1 | 9111549292 | |
| 14 | Joint | 1 | 9111549292 | |
| 15 | Piston | 1 | 9111539422 | |
| 16 | Wrist Pin | 1 | ||
| 17 | Anneau d' arret | 2 | ||
| 18 | Bielle | 1 | 9111539422 | |
| 19 | Hexagon Head capscrew | 1 | ||
| 20 | Roue d'engrenage | 1 | ||
| 21 | Bonnette/Tête | 1 | 9111539422 | 8950735894 |
| 22 | Vis à tête cylindrique ISO14580-M6x35 | 2 | 8912019294 | |
| 23 | VIS H M10X20/20-CL8.8 | 2 | ||
| 24 | Revêtement | 1 | 9111534714 | |
| 25 | O-RING 69,45X3,53/070M1 | 1 | ||
| 26 | Countersunk head screw DIN7991-M6x12 | 2 | 9111539252 | |
| 27 | Flasque | 1 | 9111539252 | 9111536034 |
| 28 | O-Ring | 1 | 9111539252 | 8977729084 |
| 29 | Raccord | 1 | ||
| 30 | Roulement a billes | 1 | 8107071574 | |
| 31 | Vilebrequin | 1 |
