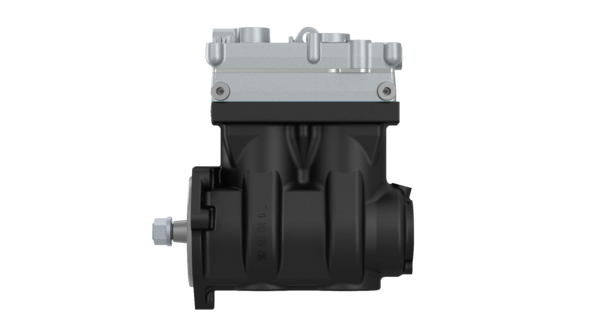

Compresseur bicylindrique
Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
9125120060
Prix unitaire brut:
0.00
Caractéristiques et avantages
-
MarqueWABCO
-
Type de pièceQualité d'origine supérieure
-
Spécification techniqueSpécification OE
-
Catégorie produitAppareil
-
Course du piston56 mm
-
Cylindrée (cm3)636 cm3
-
Diamètre du piston85 mm
-
Filetage du port 0Ø 34.9 mm
-
Filetage du port 2M26 x 1.5
-
Filetage du port 4M16 x 1.5
-
Filetage du port 8.1M12 x 1.5
-
Filetage du port 92x M16 x 1.5
-
Filetage du port 9.1M16 x 1.5
-
Filetage du port 9.2M16 x 1.5
-
Filetage du vilebrequinM20 x 1.5
-
LubrificationLubrication supplied from engine
-
ModèleTwin Cylinder
-
Pression de fonctionnement max.14.0 bar
-
RefroidissementWater
-
SuspensionBride de réception
-
Vitesse de fonctionnement3000 (1/min)
-
Volume calculé (dm³)21.3217
-
Dimensions (MM x MM x MM)326 x 197 x 332
-
GTIN04057875274421
-
Poids (kg)19.499
-
UPC193133344841
-
Poids (lb)42.9879
Remplace
-
VOLVO20770303
Doc Type
drawing
Locale
multi
Artical Number
9125120060____005_dascheck_c3_page-1---grosskop
Doc Type
brochure
Locale
fr
Artical Number
zf_reman_core_return_guidelines
Doc Type
repair_test_instructions
Locale
fr
Artical Number
91200095
Service et réparation
Liste de pièces
| 1 | Carter de vilebrequin | 1 | ||
| 2 | Bushing | 1 | ||
| 3 | Revêtement | 1 | 8950723004 | |
| 4 | Vilebrequin | 1 | ||
| 5 | Adaptateur | 1 | ||
| 6 | Snap Ring | 1 | ||
| 7 | Wheel Nut DIN74361-B20 | 1 | 8103410014 | |
| 8 | Connecting Rod Bottom | 8 | ||
| 9 | Vis à tête cylindrique ISO14580-M6x35 | 4 | 8912019294 | |
| 10 | Bonnette/Tête | 2 | 8950735894 | |
| 11 | Connecting Rod Top | 2 | ||
| 12 | Wrist Pin | 2 | ||
| 13 | Anneau d' arret | 4 | ||
| 14 | Piston | 2 | ||
| 15 | Segment de piston | 2 | ||
| 16 | Joint racleur | 4 | 8956704144 | |
| 17 | Douille de serrage | 2 | ||
| 18 | Lamelle d'aspiration | 1 | 9125129452 9125129252 | |
| 18 | Kit: Joint d'étanchéité | 0 | 9125129452 9125129252 | 9125129272 |
| 19 | Goupille cylindrique | 6 | ||
| 20 | soupape | 1 | 9125129452 | |
| 21 | Couvercle de cylindre | 1 | 9125129252 | |
| 22 | Ressort de compr.cylindr. | 2 | ||
| 23 | Piston | 2 | ||
| 24 | Joint torique | 2 | ||
| 25 | Vis de fermeture | 2 | 8931847154 | |
| 26 | clapet de refoulement | 2 | 4111515002 | |
| 27 | Hexagon head screw ISO4017-M5x18 | 4 | ||
| 28 | Joint d'étanchéité | 1 | 9125129452 | |
| 28 | Kit: Joint d'étanchéité | 0 | 9125129452 | 9125129272 |
| 29 | Kit: Joint d'étanchéité | 0 | 9125129452 | 9125129272 |
| 29 | Tôle | 1 | 9125129452 | |
| 30 | Kit: Joint d'étanchéité | 0 | 9125129452 | 9125129272 |
| 30 | Bourrage | 1 | 9125129452 | |
| 31 | Revêtement | 1 | 9125129252 | |
| 32 | Vis | 2 | 9125129452 | |
| 32 | Kit: Joint d'étanchéité | 0 | 9125129452 | 9125129272 |
| 33 | Kit: Joint d'étanchéité | 0 | 9125129452 9125129252 | 9125129272 |
| 33 | Vis à tête hexagonale avec bride | 6 | 9125129452 9125129252 | 8912119994 |
