Solution de contrôle de freinage pneumatique
TEBS-E Premium PEM
Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
4801020640
Prix unitaire brut:
2286.00
Caractéristiques et avantages
-
MarqueWABCO
-
Type de pièceQualité d'origine supérieure
-
Spécification techniqueSpécification OE
-
Catégorie produitAppareil
-
Classe de protectionIP 6K9K
-
Distance entre les boulons70 mm
-
Filetage du port 1M22 x 1.5 JED-152 / M16 x 1.5 JED-152
-
Filetage du port 11M22 x 1.5 JED - 152 / M16 x 1.5 JED - 152
-
Filetage du port 21M16 x 1.5 JED - 152
-
Filetage du port 22M16 x 1.5 JED - 152
-
Filetage du port 23M16 x 1.5 JED - 152
-
Filetage du port 24M16 x 1.5 JED - 152
-
Filetage du port 32 Integrated Silencer
-
Filetage du port 4M16 x 1.5 JED - 152
-
Filetage du port 42M16 x 1.5 JED-152
-
Filetage du port 5M16 x 1.5 JED-152
-
ModèlePremium
-
Plage de température-40°C to +65°C
-
Pression de fonctionnement max.8.5 bar
-
Suspension2x M12
-
Système4S/3M
-
Tension24 V
-
VersionTEBS E with PEM
-
Volume calculé (dm³)12.46
-
Dimensions (MM x MM x MM)224 x 281 x 198
-
GTIN7895851072213
-
Poids (kg)6.234
-
UPC193133317173
-
Poids (lb)13.74
Remplace
-
BENALU004656110
-
FAYMONVILLE187616
-
FRUEHAUF5311-071-01
-
LECITRAILER4302041
-
LOHRA05101485
-
SCANIA1935127
Doc Type
drawing
Locale
multi
Artical Number
4801020640____005_dascheck_j3_page-1---notset
Doc Type
info
Locale
de
Artical Number
e1-xx4868_076
Doc Type
installation_instruction
Locale
multi
Artical Number
8159801833
Doc Type
market_information
Locale
fr
Artical Number
00300
Doc Type
service_information
Locale
en
Artical Number
doc_000133
Doc Type
service_information
Locale
en
Artical Number
8
Service et réparation

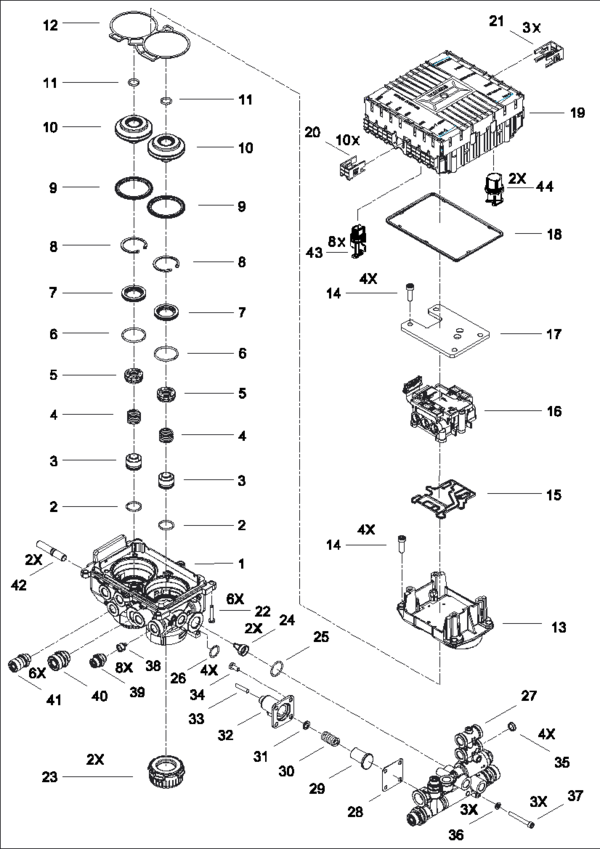

Liste de pièces
| 1 | Carrosserie | 1 | ||
| 2 | O-Ring ISO3601-21,3x2,4 | 2 | 4801029352 | 8977728174 |
| 3 | Guidage | 2 | 4801029352 | |
| 4 | Ressort P/Soupape valve relais | 2 | 4801029352 | 8965168154 |
| 5 | Corps de valve | 2 | 4801029352 | |
| 6 | O-Ring ISO3601-37,77x2,62 | 2 | 4801029352 | 8977862704 |
| 7 | Siège rapporté de soupape | 2 | 4801029352 | |
| 8 | Retaining ring DIN472-42x1,75 | 2 | 4801029352 | |
| 9 | Joint d'étanchéité | 2 | 4801029352 | |
| 10 | Piston | 2 | 4801029352 | |
| 11 | O-RING 15,30X2,40/7080M | 2 | 4801029352 | 8970800404 |
| 12 | Joint d etancheite | 1 | 4801029352 | |
| 13 | Carrosserie | 1 | ||
| 14 | Cheese head screw ISO14580-M8x25 | 8 | 4801029352 | |
| 15 | Joint d'etancheite | 1 | ||
| 16 | ECU seul | 1 | ||
| 17 | Support | 1 | ||
| 18 | Sealing | 1 | 4801029352 | |
| 19 | ECU (Electronic Control Unit; unité de commande électronique) | 1 | 4461450412 | |
| 20 | Clip de protection | 10 | 4801029312 | |
| 21 | Clip de protection | 3 | 4801029312 | |
| 22 | Vis | 6 | 4801029352 | |
| 23 | Silencieux | 2 | 4324070272 | |
| 24 | Filtre | 2 | 4802049212 | 4801022202 |
| 25 | O-Ring 24,00x2,00 / JED 7080M0 | 1 | 8970866804 | |
| 26 | O-RING 18,00X2,00/7080M | 1 | 8970815204 | |
| 27 | PEM | 1 | 4615130020 | |
| 28 | Diaphragme | 1 | 8971317414 | |
| 29 | Piston | 1 | ||
| 30 | Ressort de compression | 1 | ||
| 31 | Coupelle de ressort | 1 | ||
| 32 | Bonnette/Tête | 1 | ||
| 33 | Hex socket set screw DIN914-M6x30 | 1 | ||
| 34 | Fillister head screw ISO14583-M6x14 | 4 | ||
| 35 | Tamis | 4 | 8993602604 | |
| 36 | Rondelle A 6,4-DIN125-AC. | 3 | 8104010094 | |
| 37 | Vis à tête cylindrique ISO4762-M6x50 | 3 | 8101203064 | |
| 38 | Filtre | 1 | 4802049212 | |
| 39 | Raccord M16 tube 8x1.5 | 8 | 4801029332 | 8938000012 |
| 40 | Raccords rapides | 1 | 4801029332 | 8938000042 |
| 41 | Raccords rapides | 6 | 4801029332 | 8938000022 |
| 42 | Stud NULL-M12x1,5 | 2 | ||
| 43 | Capuchon protecteur | 8 | 8980204622 | |
| 44 | Capuchon protecteur | 2 | 8980204632 |
