ROBINET RM2 A VALVE
Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
9617232150
Prix unitaire brut:
472.00
Caractéristiques et avantages
-
MarqueWABCO
-
Type de pièceQualité d'origine supérieure
-
Spécification techniqueSpécification OE
-
Catégorie produitAppareil
-
Angle de commande73°
-
CouleurNoir/Noir
-
Distance entre les trous80 mm
-
EchappementHose Nozzle Ø 6 mm
-
Filetage du port 1M16 x 1.5 JED - 464
-
Filetage du port 21M16 x 1.5 JED - 464
-
Filetage du port 22M16 x 1.5 JED - 464
-
Plage de température-40°C to +80°C
-
Pression de fonctionnement max.10.0 bar
-
Suspension2x M6
-
Volume calculé (dm³)5.515
-
Dimensions (MM x MM x MM)295 x 164 x 114
-
GTIN7895851022515
-
Poids (kg)0.635
-
UPC193133370482
-
Poids (lb)1.4
Remplace
-
DAF1505340
-
PACCAR1505340
-
SCANIA1935576
-
SOLARIS1102408340
-
VOLVO1078958
-
VOLVO1628144
Doc Type
drawing
Locale
multi
Artical Number
9617232150____005_dascheck_d1_page-1---toma
Doc Type
service_information
Locale
fr
Artical Number
service-information_hbv_961723xxxx_961724xxxx
Service et réparation

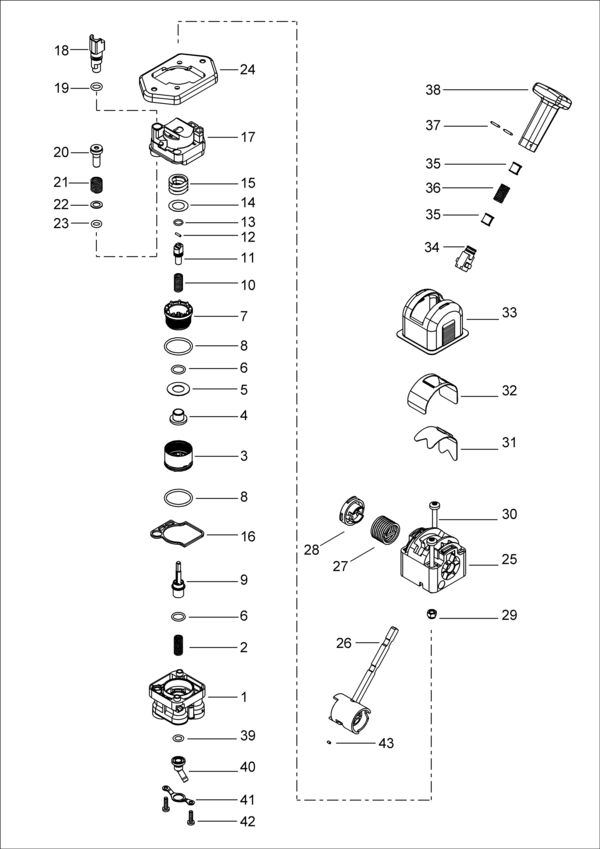

Liste de pièces
| 1 | Corps inférieur | 1 | ||
| 2 | RESSORT | 1 | 9617230092 8845026172 | |
| 3 | CARTOUCHE INF. | 1 | 9617232014 | |
| 4 | Soupape | 1 | 9617230092 8845026172 | |
| 5 | Rondelle de calage | 1 | ||
| 6 | O-Ring 12,00X2,00/7080M | 2 | 9617230092 8845026172 | 8970700704 |
| 7 | CARTOUCHE SUP. | 1 | 9617232024 | |
| 8 | O-RING 28,00X2,50/7080M | 2 | 9617230092 8845026172 | |
| 9 | Piston | 1 | 9617236204 | |
| 10 | RESSORT COMPRESS. | 1 | ||
| 11 | Tige de poussoir | 1 | 9617237304 | |
| 12 | AIGUILLE BP 2X7.8/GRADE 5 | 1 | ||
| 13 | O-Ring 8,00X1,50/7080M | 1 | 9617230092 8845026172 | |
| 14 | Rondelle de calage | 3 | ||
| 15 | RESSORT NOIR | 1 | ||
| 16 | Joint | 1 | 8845026172 | |
| 17 | Revêtement | 1 | 9617236512 | |
| 18 | Piston de soupape | 1 | 9617230092 8845026172 | |
| 19 | O-RING 6,40X1,90/7080M | 1 | 9617230092 8845026172 | |
| 20 | Soupape | 1 | 9617230092 8845026172 | |
| 21 | RESSORT | 1 | ||
| 22 | Rondelle de calage | 1 | ||
| 23 | O-RING 5,70X1,90/7080M | 1 | 9617230092 8845026172 | |
| 24 | PLAQUE FIXATION M 6 | 1 | ||
| 25 | Corps supérieur | 1 | 9617230134 | |
| 26 | excentrique | 1 | ||
| 27 | Ressort de torsion | 1 | 8962010714 | |
| 28 | Support | 1 | 9617233504 | |
| 29 | ECROU M5 HAUT AUTOFR. | 2 | 9617230092 8845026172 | |
| 30 | VIS RX M5X60X25-CL8-8 | 2 | ||
| 31 | Capot-moteur | 1 | 9617234524 | |
| 32 | Capot-moteur | 1 | 9617234514 | |
| 33 | Capsule de protection | 1 | ||
| 34 | Arrêt | 1 | 9617230092 8845026172 | 9617236112 |
| 35 | Chemin de roulement | 2 | ||
| 36 | RESSORT | 1 | ||
| 37 | AIGUILLE ACIER | 2 | 9617230092 8845026172 | 8954100204 |
| 38 | Actionnement | 1 | ||
| 39 | O-RING 8,90X1,90/7080M | 1 | 9617230092 8845026172 | 8970866704 |
| 40 | Tuyau d'échappement | 1 | 9617232204 | |
| 41 | Plaque de retenue | 1 | ||
| 42 | VIS CBLX M4X16 TAPTITE | 2 | ||
| 43 | AIGUILLE BR 2X3.3 | 1 | 8951217514 |
