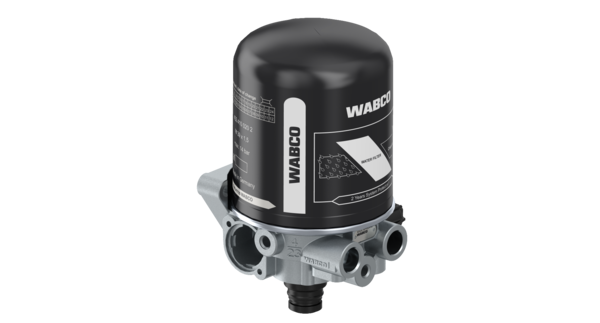

Dessiccateur simple
Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
4324102020
Prix unitaire brut:
0.00
Caractéristiques et avantages
-
MarqueWABCO
-
Type de pièceQualité d'origine supérieure
-
Spécification techniqueSpécification OE
-
Catégorie produitAppareil
-
EchappementSnap-on contour
-
Filetage du port 1M22 x 1.5
-
Filetage du port 21M22 x 1.5
-
Filetage du port 22M12 x 1.5
-
Plage de fonctionnement0.6+0.4 bar
-
Plage de température-40°C to +65°C
-
Pression d'ouverture13.00 bar
-
Pression de disjonction8.1 bar
-
Pression de fonctionnement max.13.0 bar
-
Regulateur/PressionYes
-
SilencieuxNo (432 407 012 0 retrofittable)
-
Type de cartoucheCartouche Filtre Scania
-
Volume calculé (dm³)8.2975
-
Dimensions (MM x MM x MM)189 x 162 x 271
-
GTIN04057875171621
-
Poids (kg)3.561
-
UPC193133436942
-
Poids (lb)7.8507
Remplace
-
DAF1517970
-
EVOBUSA0014312315
-
INTERNATIONALS4324102020
-
KENWORTHS4324102020
-
MACK6300-4324102020
-
MERCEDES-BENZ0014312315
-
MERCEDES-BENZA0014312315
-
MERITORS4324102020
-
PETERBILTS4324102020
-
SCANIA390854
-
VOLVO4324102020
-
VOLVOWAB4324102020
Doc Type
drawing
Locale
multi
Artical Number
4324102020____005_dascheck_a4_page-1---notset
Doc Type
maintenance_instruction
Locale
en
Artical Number
mm34
Service et réparation
Liste de pièces
| 1 | Carrosserie | 1 | ||
| 2 | O-Ring 14,00x3,00 / JED 070M1 | 1 | 4324100052 4324100002 4324100022 | 8970815614 |
| 3 | Joint torique ISO3601-40,95x2,62 | 2 | 4324100052 4324100002 4324100022 | 8977860304 |
| 4 | Tête de valve | 1 | 4324100052 | 4324102504 |
| 5 | Soupape | 1 | 4324100052 4324100002 4324100022 | 8995062604 |
| 6 | Piston | 1 | 4324106224 | |
| 7 | Rondelle de calage | 3 | 4324100002 4324100022 | 8951052734 |
| 8 | Rondelle de calage | 2 | 8951090604 | |
| 9 | Ressort de compr.cylindr. | 1 | 8965144204 | |
| 10 | (DMSL) CIRCLIPS I 47X1,75 | 1 | 4324100052 | 8105180544 |
| 11 | GARNITURE CLAPET | 1 | 4324100002 | 8970179604 |
| 12 | Bonnette/Tête | 1 | 4324100022 | |
| 13 | Fond | 1 | 4324105524 | |
| 14 | Rivet aveugle | 1 | 4324100002 | |
| 15 | Joint torique ISO3601-33x5 | 1 | 4324100002 4324100022 | 8977887204 |
| 16 | Cartouche de dessicateur, système d'air comprimé | 1 | 4324100202 | |
| 17 | RESSORT DE COMPRESSION | 1 | 4324100052 | 8965144304 |
| 18 | Poussoir | 1 | 4324100052 | 9753037724 |
| 19 | Soupape | 1 | 4324100052 4324100012 | 8995068992 |
| 20 | Bonnette/Tête | 1 | 4324100052 | 8950725604 |
| 21 | Coupelle | 1 | 4324100052 4324100012 | 8971816604 |
| 22 | Bonnette/Tête | 1 | 4324100052 | |
| 23 | Anneau arret | 1 | 4324100052 4324100012 | 8105190274 |
| 24 | Revêtement | 1 | 4324100052 | 8950725404 |
| 25 | Ressort de compression | 1 | 8965144104 | |
| 26 | Revêtement | 1 | ||
| 27 | O-Ring 13,00x1,00/JED 7080M | 1 | 4324100052 | 8970708904 |
| 28 | Ecrou de réglage | 1 | 4324100052 | 9753034304 |
| 29 | Revêtement | 1 | 9753036504 | |
| 30 | Vis à tête bombée ISO7045-M6x25 | 4 | 8912015704 | |
| 31 | Hex Socket Set Screw DIN914-M6x35 | 1 | 4324100052 | 8102080164 |
| 32 | O-RING 7,30X2,40/7080M | 1 | 4324100052 4324100022 | 8970800704 |
| 33 | Corps de valve | 1 | 4324100052 4324100022 | 8995069834 |
| 34 | RESSORT | 1 | 4324100052 4324100022 | 8960536014 |
| 35 | Siège rapporté de soupape | 1 | 4324100052 4324100022 | 4324101414 |
