Compresseur

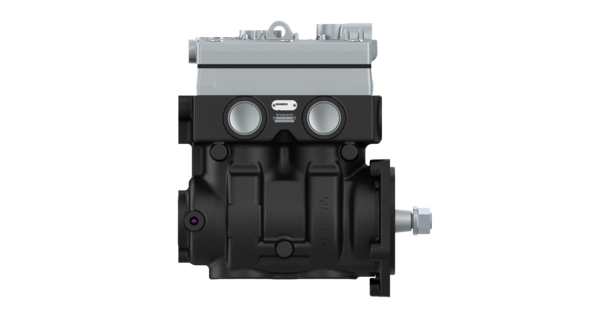

Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
9125120160
Prix unitaire brut:
2375.00
Caractéristiques et avantages
-
MarqueWABCO
-
Type de pièceQualité d'origine supérieure
-
Spécification techniqueSpécification OE
-
Catégorie produitAppareil
-
Course du piston56 mm
-
Cylindrée (cm3)636 cm3
-
Diamètre du piston85.0 mm
-
Filetage du port 0Ø 34.9 mm
-
Filetage du port 2M26 x 1.5
-
Filetage du port 4M12 x 1.5
-
Filetage du port 8.1M12 x 1.5
-
Filetage du port 9.1M16 x 1.5
-
Filetage du port 9.2M16 x 1.5
-
Filetage du vilebrequinM20 x 1.5
-
LubrificationLubrication supplied from engine
-
ModèleTwin Cylinder
-
Pression de fonctionnement max.14.0 bar
-
RefroidissementWater
-
SuspensionBride de réception
-
Vitesse de fonctionnement3000 (1/min)
-
Volume calculé (dm³)20.064
-
Dimensions (MM x MM x MM)190 x 320 x 330
-
GTIN04057875274445
-
Poids (kg)20.8
-
UPC193133344919
-
Poids (lb)45.8561
Remplace
-
VOLVO21521357
Doc Type
drawing
Locale
de
Artical Number
9125120160____005_dascheck_b3_page-1---notset
Doc Type
repair_test_instructions
Locale
fr
Artical Number
91200095
Service et réparation
Liste de pièces
| 1 | Carter de vilebrequin | 1 | ||
| 2 | Connecting Rod Top | 1 | 9125120362 9125189242 | |
| 3 | Connecting Rod Bottom | 1 | 9125120362 9125189242 | |
| 4 | Vis à tête cylindrique ISO14580-M6x35 | 13 | 9125120362 9125189242 | 8912019294 |
| 5 | Piston | 1 | 9125120362 9125189242 | |
| 6 | Wrist Pin | 1 | 9125120362 9125189242 | |
| 7 | Anneau d' arret | 2 | 9125120362 9125189242 | |
| 8 | Segment de piston | 1 | 9125120362 9125189242 | |
| 9 | Segment de piston | 1 | 9125120362 9125189242 | |
| 10 | Segment de piston | 1 | 9125120362 9125189242 | |
| 11 | Lamelle d'aspiration | 1 | 4127049382 9125129452 9125129312 | |
| 11 | 1 | 4127049382 9125129452 9125129312 | ||
| 12 | 1 | 9125129452 9125129312 | ||
| 12 | soupape | 2 | 9125129452 9125129312 | |
| 13 | Goupille cylindrique | 6 | 9125129312 | |
| 14 | Couvercle de cylindre | 1 | 9125129312 | |
| 15 | clapet de refoulement | 2 | 9125129312 | |
| 16 | Vis à tête cylindrique,special type | 4 | 9125129312 | |
| 17 | Vis de fermeture | 1 | 9125129312 | 8931847154 |
| 18 | Ressort de compr.cylindr. | 2 | 9125129312 | |
| 19 | Joint torique | 2 | 9125129312 | |
| 20 | Piston | 2 | 9125129312 | |
| 21 | Vis de fermeture | 1 | 9125129312 | |
| 22 | Joint d'étanchéité | 1 | 4127049382 9125129452 9125129312 | |
| 22 | 1 | 4127049382 9125129452 9125129312 | ||
| 23 | 1 | 9125129452 9125129312 | ||
| 23 | Tôle | 1 | 9125129452 9125129312 | |
| 24 | Bourrage | 1 | 4127049382 9125129452 9125129312 | |
| 24 | 1 | 4127049382 9125129452 9125129312 | ||
| 25 | Culasse, compl. | 1 | 9125129312 | |
| 26 | Vis à tête hexagonale avec bride | 6 | 4127049382 9125129452 9125129312 | 8912119994 |
| 26 | 1 | 4127049382 9125129452 9125129312 | ||
| 27 | 1 | 4127049382 9125129452 9125129312 | ||
| 27 | Vis | 2 | 4127049382 9125129452 9125129312 | |
| 28 | Vilebrequin | 1 | ||
| 29 | Adaptateur | 1 | ||
| 30 | Snap Ring | 1 | ||
| 31 | Joint | 1 | ||
| 32 | Flasque | 1 | ||
| 33 | Wheel Nut DIN74361-B20 | 1 | 8103410014 | |
| 34 | Revêtement | 1 | 8950723004 | |
| 35 | Bonnette/Tête | 2 | 9125120362 9125189242 | 8950735894 |
| 36 | Douille de serrage | 2 | 9125129312 |
