Cylindre Tristop Disc G-20/24 HFL3
Twin-Cyl.Compressor 704cc,flangemounted
Référence article:
9254800050
Prix unitaire brut:
801.00
Caractéristiques et avantages
-
MarqueWABCO
-
Type de pièceQualité d'origine supérieure
-
Spécification techniqueSpécification OE
-
Catégorie produitAppareil
-
CommentairesWith VOSS 232
-
Course64/64 mm
-
Distance entre les boulons120.6 mm
-
Effort de poussée M9940 N
-
Effort du ressort de rappel220 N
-
Filetage du port 11M22 x 1.5 JED - 388
-
Filetage du port 12M22 x 1.5 JED - 388
-
Filetages des boulonsM16 x 1.5
-
Filetages des portsM22 x 1.5
-
Longueur de la tige poussée15 mm
-
Longueur totale290.0 mm
-
Longueurs des boulons43.0 mm
-
Modèle20/24
-
Opposé925 480 004 0
-
Plage de température-40°C to +80°C
-
Pression de desserrage6.1 bar
-
Pression de fonctionnement max.10.2/8.5 bar
-
Taraudage de la tigeBall R8
-
Type de fonctionnementRondelle
-
Volume calculé (dm³)15.258
-
Dimensions (MM x MM x MM)414 x 189 x 195
-
GTIN7895851055896
-
Poids (kg)9.211
-
UPC193133353874
-
Poids (lb)20.307
Remplace
-
DAF1506681
-
MERCEDES-BENZ0194205418
-
MERCEDES-BENZ0154204418
-
MERCEDES-BENZ0154204618
-
MERCEDES-BENZ0194206418
-
MERCEDES-BENZA0194205418
-
MERCEDES-BENZA0194206418
Doc Type
drawing
Locale
multi
Artical Number
9254800090____053_dascheck_d15_page-1---notset
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml
Service et réparation

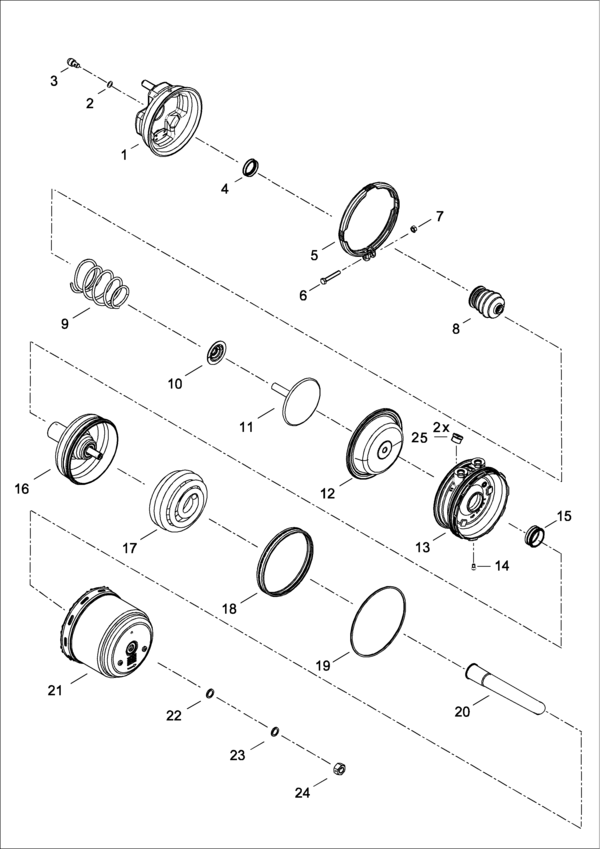

Liste de pièces
| 1 | Non pressure chamber | 1 | ||
| 2 | Rondelle de calage | 1 | 8951112794 | |
| 3 | Ressort | 1 | ||
| 4 | Chemin de roulement | 1 | ||
| 5 | Collier | 1 | 4231053504 | |
| 6 | Vis à tête hexagonale ISO4017-M8x50 | 1 | 8101263284 | |
| 7 | Écrou hexagonal DIN934-M8 | 1 | 8103041114 | |
| 8 | Gaine | 1 | 8977548862 | |
| 9 | Ressort tonneau | 1 | 8960801724 | |
| 10 | Revêtement | 1 | 8950726204 | |
| 11 | Piston | 1 | ||
| 12 | DIAPHRAGME TYPE 20 | 1 | 8971205254 | |
| 13 | Flasque | 1 | ||
| 14 | Tapping Screw M6x12 | 1 | ||
| 15 | Anneau de fixation | 1 | ||
| 16 | Piston | 1 | ||
| 17 | Barrel Power Spring 24 | 1 | ||
| 18 | Joint a levres | 1 | 8971616074 | |
| 19 | O-Ring ISO3601-155x4,5 | 1 | ||
| 20 | Vis HRB | 1 | ||
| 21 | Tube cylindrique | 1 | ||
| 22 | Joint torique ISO3601-15x2 | 1 | 8977702504 | |
| 23 | Disque de roulement | 1 | 8930301704 | |
| 24 | Ecrou hexagonal DIN934-M16x1,5 | 1 | 8103040314 | |
| 25 | Vis de pression M22x1,5 | 2 | 8932266832 |
