Handbremsventil
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
9617231180
Bruttopreis/Einheit:
477.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Bohrungen90 mm
-
Berechnetes Volumen (dm³)1.4394
-
Betätigungswinkel73°
-
EntlueftungFlap
-
FarbeSchwarz
-
Gewinde Anschluss 1M16 x 1.5 JED - 388
-
Gewinde Anschluss 21M16 x 1.5 JED - 388
-
Gewinde Anschluss 22M16 x 1.5 JED - 388
-
Lagerung2x M8
-
Max. Betriebsdruck10.0 bar
-
Temperaturbereich-40°C to +80°C
-
GTIN7895851071919
-
Gewicht (kg)0.792
-
Maße (MM x MM x MM)193 x 113 x 66
-
UPC193133370581
-
Gewicht (lb)1.7461
entspricht OE Nummer
-
DAF1518237
-
MAN81523156156
-
MAN81523156160
-
MAN81523156161
-
MAN81523159156
-
MAN64523156012
-
MAN81523156171
-
NEOPLAN81523156156
-
PACCAR1518237
-
SCANIA1935570
Doc Type
drawing
Locale
multi
Artical Number
9617231180____005_dascheck_h9_page-1---notset
Doc Type
service_information
Locale
de
Artical Number
service-information_hbv_961723xxxx_961724xxxx
Service und Reparatur

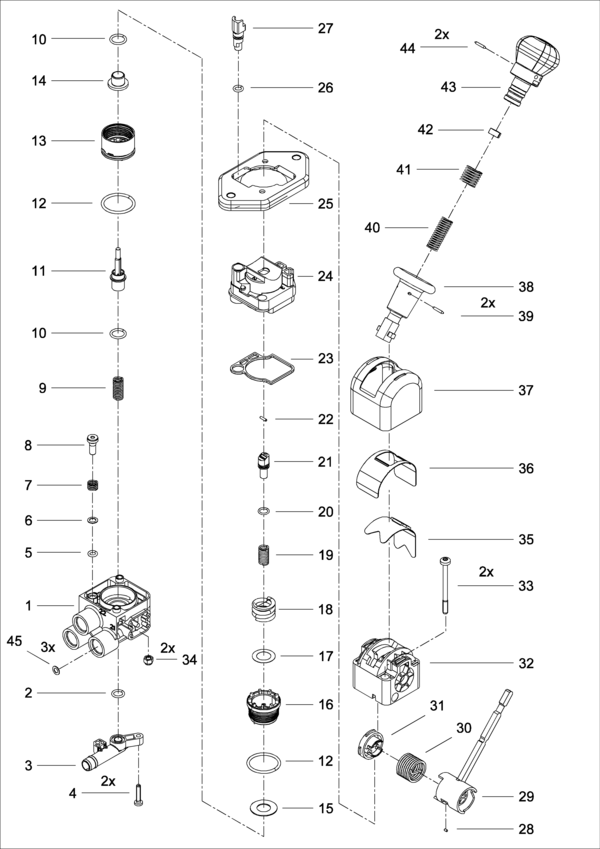

Liste der Ersatzteile
| 1 | Karosserie | 1 | 9617230182 | |
| 2 | O-Ring ISO3601-8,9x1,9 | 1 | 8970866704 | |
| 3 | Entlueftung | 1 | ||
| 4 | Linsenschraube ISO14583-M4x20 | 2 | ||
| 5 | O-Ring ISO3601-5,7x1,9 | 1 | ||
| 6 | Unterlegscheibe | 1 | ||
| 7 | Druckfeder | 1 | ||
| 8 | Ventil | 1 | ||
| 9 | Druckfeder | 1 | ||
| 10 | O-Ring ISO3601-12x2 | 2 | 8970700704 | |
| 11 | Kolben | 1 | 9617236204 | |
| 12 | O-Ring ISO3601-28x2,5 | 2 | ||
| 13 | Untere Kartusche | 1 | 9617232014 | |
| 14 | Ventil | 1 | ||
| 15 | Unterlegscheibe | 1 | ||
| 16 | Obere Kartusche | 1 | 9617232024 | |
| 17 | Unterlegscheibe | 1 | ||
| 18 | Druckfeder | 1 | ||
| 19 | Druckfeder | 1 | ||
| 20 | O-Ring ISO3601-8x1,5 | 1 | ||
| 21 | Stößelstange | 1 | 9617237304 | |
| 22 | Nadelrolle DIN5402-2x7,8 | 1 | ||
| 23 | Dichtung | 1 | ||
| 24 | Abdeckung | 1 | 9617236512 | |
| 25 | Platte | 1 | 9617230544 | |
| 26 | O-Ring ISO3601-6,4x1,9 | 1 | ||
| 27 | Ventilkolben | 1 | ||
| 28 | Rolle (Nadel) | 1 | 8951217514 | |
| 29 | Nocke | 1 | ||
| 30 | Torsionsfeder | 1 | 8962010714 | |
| 31 | Halter | 1 | 9617233504 | |
| 32 | Gehäuseoberteil | 1 | 9617230134 | |
| 33 | Linsenkopfschraube | 2 | ||
| 34 | Self locking hexagon nut DIN982-M5x6,3 | 2 | ||
| 35 | Motorhaube | 1 | 9617239222 | 9617234524 |
| 36 | Motorhaube | 1 | 9617239222 | 9617234514 |
| 37 | Schutzhaube | 1 | 9617239222 | 9617234504 |
| 38 | Hülse | 1 | 9617239222 | |
| 39 | Nadelrolle DIN5402-2,18x14,3 | 2 | 9617239222 | 8954100204 |
| 40 | Cylindrical compression spring | 1 | 9617239222 | |
| 41 | Cylindrical compression spring | 1 | 9617239222 | |
| 42 | Buchse | 1 | 9617239222 | |
| 43 | Betätigungshebel | 1 | 9617239222 | |
| 44 | Nadel | 2 | 8954100214 |
