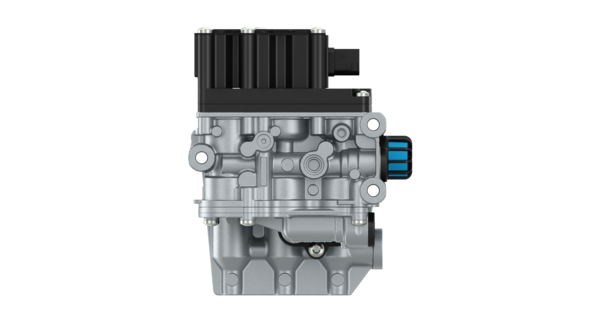

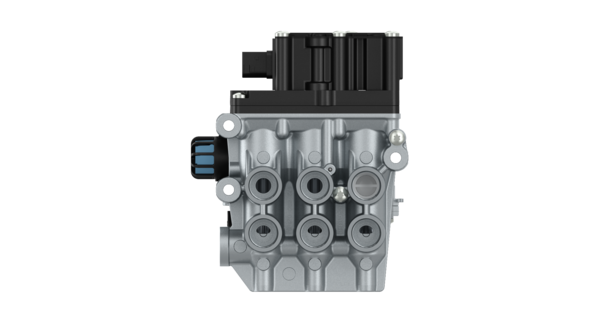

VALVULA SOLENOIDE
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
4728901130
Preço de Tabela Unitário:
701.00
Características e benefícios
-
MarcaWABCO
-
Especificação TécnicaEspecificação EO
-
Categoria de produtoDispositivo
-
Classe de proteçãoIP 6K9K, IP 6K8
-
Corrente nominal320 mA
-
Diâmetro multi nominal (da boca 1 a x)11.3 / 8.0 / 11.5 mm
-
Intervalo de temperatura-40°C to +80°C
-
Ligação elétrica2 x TYCO HDSCS 4 x 2.8 CODING A & CODING B
-
Pressão de serviço máx.22.0 bar
-
Rosca da boca 11M22 x 1.5 JED - 388-4
-
Rosca da boca 22M22 x 1.5 JED - 388-4
-
Rosca da boca 23M22 x 1.5 JED - 388-4
-
Rosca da boca 25M22 x 1.5 JED-388-4
-
Rosca da boca 26M22 x 1.5 JED-388-4
-
Rosca da boca 27M22 x 1.5 JED-388-4
-
Rosca da boca 3Integrated silencer
-
Suspensão3x Ø 8 mm
-
Tensão24 V
-
Tipo de peçaQualidade original premium
-
Volume calculado (dm³)4.8626
-
GTIN04057875220640
-
Size (mm x mm x mm)207 x 169 x 139
-
UPC193133312819
-
peso (kg)3.507
-
peso (lb)7.7316
Substitui
-
DAIMLERA0013271225
-
MERCEDES-BENZA0013271225
Doc Type
drawing
Locale
multi
Artical Number
4728901130____005_dascheck_b14_page-1---notset
Reparação & Serviço
Lista de Componentes
| 1 | Carroçaria | 1 | ||
| 2 | O-Ring, dynamical ISO3601-15,55 x 2,6 | 1 | 4728909262 | |
| 3 | Compression Spring, special | 1 | ||
| 4 | O-Ring, dynamical ISO3601-28x3 | 3 | 4728909262 | |
| 5 | Êmbolo | 1 | ||
| 6 | O-Ring, dynamical ISO3601-8,3x2,4 | 2 | 4728909262 | |
| 7 | Êmbolo | 2 | ||
| 8 | Sealing | 1 | 4728909262 | |
| 9 | Plate | 1 | ||
| 10 | Sealing | 1 | 4728909262 | |
| 11 | Revestimento | 1 | ||
| 12 | Fillister Head Screw ISO14583-M6x20 | 8 | ||
| 13 | Sealing | 2 | 4728909262 4728909272 | |
| 14 | Valve solenoid | 1 | 4728909272 | |
| 15 | Sealing | 2 | 4728909262 4728909272 | |
| 16 | Revestimento | 2 | ||
| 17 | Fillister Head Screw ISO14583-M6x70 | 14 | 4728909272 | |
| 18 | Válvula | 3 | 4728909262 | |
| 19 | Cylindrical Compression Spring | 1 | ||
| 20 | Anilha de chapa | 2 | ||
| 21 | Compression Spring, special | 2 | ||
| 22 | Sealing | 1 | 4728909262 | |
| 23 | Port for safety valve | 1 | ||
| 24 | Anilha de chapa | 1 | ||
| 25 | Valve ring | 1 | ||
| 26 | O-Ring ISO3601-14x2 | 3 | 4728909262 | 8970832704 |
| 27 | Carroçaria | 1 | ||
| 28 | Anilha de chapa | 1 | ||
| 29 | Peça de ligação | 1 | ||
| 30 | Fillister-Head Screw M6x12 | 3 | ||
| 31 | ANEL DE VEDACAO DE BORRACHA | 3 | 4728909262 | 8970800904 |
| 32 | Anilha de afastamento | 1 | ||
| 33 | Sealing, special type | 3 | 4728909262 | |
| 34 | Anilha de afastamento | 1 | ||
| 35 | Sealing, special type | 3 | 4728909262 | |
| 36 | Anilha de afastamento | 1 | ||
| 37 | Sealing, special type | 3 | 4728909262 | |
| 38 | O-Ring ISO3601-30x2 | 3 | 4728909262 | |
| 39 | Casquilho | 1 | ||
| 40 | Lip seal ring | 6 | 4728909262 | |
| 41 | Anel de rolamento | 6 | ||
| 42 | Casquilho | 1 | ||
| 43 | Plunger | 3 | ||
| 44 | Sealing | 1 | 4728909262 | |
| 45 | Plate | 1 | ||
| 46 | Sealing | 1 | 4728909262 | |
| 47 | Revestimento | 1 | ||
| 48 | Gasket | 2 | 4728909262 | |
| 49 | Valve Solenoid, ECAS | 1 | ||
| 50 | ANEL DE VEDACAO DE BORRACHA | 2 | 4728909262 | 8970815204 |
| 51 | Parafuso de fecho | 2 | ||
| 52 | Anel "O" | 1 | 4728909262 4728909202 | |
| 53 | Clamping Washer | 1 | 4728909202 | |
| 54 | Valve ring | 1 | 4728909202 | |
| 55 | Anilha de chapa | 1 | 4728909202 | |
| 56 | Válvula | 1 | 4728909202 | |
| 57 | Válvula de drenagem | 1 | 4728909202 |
