FILTRO E SECADOR DE AR COMPRIMIDO
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
4324100170
Preço de Tabela Unitário:
0.00
Características e benefícios
-
MarcaWABCO
-
Especificação TécnicaEspecificação EO
-
Categoria de produtoDispositivo
-
ArrefecimentoCompressed air
-
Intervalo de funcionamento0.7 bar
-
Intervalo de temperatura-40°C to +65°C
-
Pressão de disjunção9.2 bar
-
Pressão de serviço máx.13.0 bar
-
Regulador de PressaoYes
-
Rosca da boca 1M22 x 1.5
-
Rosca da boca 21M22 x 1.5
-
Rosca da boca 22M12 x 1.5
-
Rosca da boca 4/23M12 x 1.5
-
Roscas das bocasM22 x 1.5
-
Silenciador432 407 012 0
-
Tipo de filtroFiltro de Ar
-
Tipo de peçaQualidade original premium
-
Volume calculado (dm³)0
-
GTIN7895851044944
-
UPC193133482024
-
peso (kg)7.15
-
peso (lb)15.763
Substitui
-
MAN2T0607373F
-
VW2T0607373F
Doc Type
drawing
Locale
multi
Artical Number
4324100170____005_dascheck_c10_page-1---notset
Reparação & Serviço

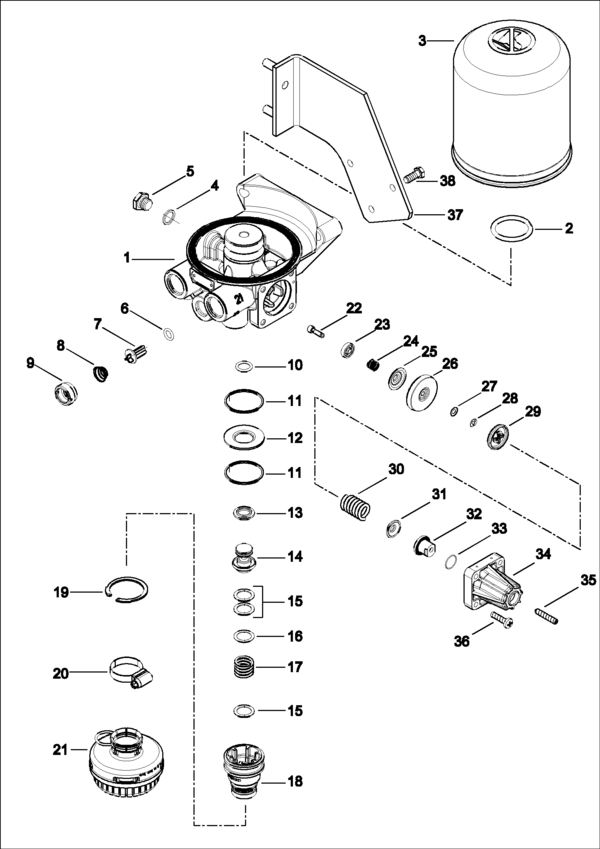

Lista de Componentes
| 1 | Carroçaria | 1 | ||
| 2 | ANEL DE VEDACAO DE BORRACHA | 1 | 4329012231 | 8977887204 |
| 3 | Cartucho | 1 | 4329012231 | 4329012232 |
| 4 | ANEL DE VEDACAO DE ALUMINIO | 1 | 8114010324 | |
| 5 | Parafuso de fecho | 1 | 8930100304 | |
| 6 | ANEL DE VEDACAO DE BORRACHA | 1 | 4324100052 | 8970800704 |
| 7 | VALVULA INTERNA DO SECADOR DE AR | 1 | 4324100052 | 8995069834 |
| 8 | Mola | 1 | 4324100052 | 8960536014 |
| 9 | Anel de sede da válvula | 1 | 4324100052 | 4324101414 |
| 10 | Anel "O" | 1 | 4324100052 | 8970815614 |
| 11 | ANEL DE VEDACAO DE BORRACHA | 2 | 4324100052 | 8977860304 |
| 12 | Valve head | 1 | 4324100052 | 4324102504 |
| 13 | Válvula | 1 | 4324100052 | 8995062604 |
| 14 | Êmbolo | 1 | 4324106224 | |
| 15 | Anilha de chapa | 3 | 8951052734 | |
| 16 | Anilha de chapa | 1 | 8951090604 | |
| 17 | MOLA DE ACO INOX HELICOIDAL CILINDRICA | 1 | 8965144204 | |
| 18 | CARTUCHO DE DESCARGA DO FILTRO DE AR | 1 | 4324105524 | |
| 19 | Anel de Retencao | 1 | ||
| 20 | Hose clamp DIN3017-AL25-40 | 1 | ||
| 21 | Silenciador | 1 | 4324070120 | |
| 22 | Haste | 1 | 4324100052 | 9753037724 |
| 23 | Válvula | 1 | 4324100052 | 8995068992 |
| 24 | Mola | 1 | 4324100052 | 8965144304 |
| 25 | Tampa | 1 | 4324100052 | 8950725604 |
| 26 | Diafragma | 1 | 4324100052 | 8971816604 |
| 27 | Tampa | 1 | 4324100052 | |
| 28 | Anel de Retencao | 1 | 4324100052 | 8105190274 |
| 29 | Revestimento | 1 | 4324100052 | 8950725404 |
| 30 | MOLA DE ACO INOX HELICOIDAL CILINDRICA | 1 | 8965144104 | |
| 31 | Revestimento | 1 | ||
| 32 | Porca de ajuste | 1 | 4324100052 | 9753034304 |
| 33 | ANEL DE VEDACAO DE BORRACHA | 1 | 4324100052 | 8970708904 |
| 34 | Revestimento | 1 | 9753036504 | |
| 35 | PARAFUSO DE ACO LIGA | 1 | 4324100052 | 8102080164 |
| 36 | Parafuso ISO7045-M6x25 | 4 | 8912015704 | |
| 37 | Suporte | 1 | ||
| 38 | Parafuso | 3 |
