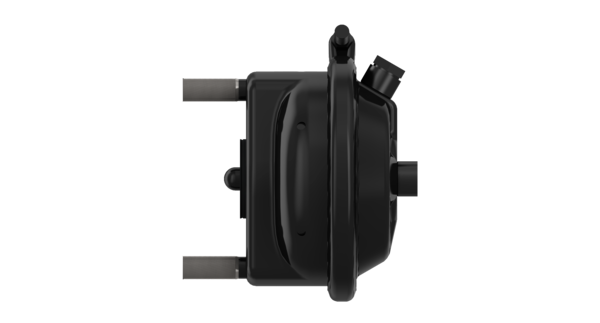

Brake Chamber (Disc brake)

Brake Chamber (Disc brake)
Brake Chamber (Disc brake)
Brake Chamber (Disc brake)
Brake Chamber (Disc brake)
Brake Chamber (Disc brake)
Twin-Cyl.Compressor 704cc,flangemounted
材料编号:
4231047100
毛单价: 0.00
Registration
You must be logged-in to make a purchase.
Don't have an account yet?
Please register.

Features and Benefits

  • 品类
    WABCO
  • 产品型号
    高端原配质量
  • 技术标准
    OE标准
  • 产品类别
    设备
  • 卡箍
    166 mm
  • 卡箍位置
    20°
  • 回弹力
    220 N
  • 容积计算值（dm³）
    3.58
  • 工作压力
    10.2 bar
  • 总长度
    121.0 mm
  • 推杆螺纹
    Ball R8
  • 推杆长度
    15 mm
  • 操作类型
    圆盘
  • 最大工作压力
    10.2 bar
  • 温度范围
    -40°C to +80°C
  • 版本号
    Without boot
  • 端口螺纹
    M16 x 1.5
  • 端口角
    0°
  • 端口（侧面）
    M16 x 1.5
  • 端口（顶部）
    M16 x 1.5
  • 结构模型
    16
  • 螺栓之间的距离
    120.6 mm
  • 螺栓螺纹
    M16 x 1.5
  • 螺栓长度
    43.0 mm
  • 行程
    57.0 mm
  • 输出力
    8100 N
  • 输出力 M
    8100 N
  • Size (mm x mm x mm)
    142 x 184 x 137
  • UPC
    193133245896
  • 全球贸易项目代码
    04057875162698
  • 重量 (kg)
    3.005
  • 重量 (lb)
    6.6249
替代
  • ASHOK LEYLAND
    445332068
  • DAF
    1505241
  • EVOBUS
    A0064205224
  • FAYMONVILLE
    13844
  • FELDBINDER
    007912
  • FRUEHAUF
    AJV4526
  • GOLDHOFER
    169345
  • HENDRICKSON
    4231047100
  • KEMPF
    2001036
  • KEMPF
    2001001
  • KRONE
    58128660
  • KRONE
    5812866
  • KRONE
    5058128660
  • KRONE
    505812866
  • KÖGEL
    334652
  • LECITRAILER
    4110711
  • MERCEDES-BENZ
    0064205224
  • MERCEDES-BENZ
    A0064205224
  • NOOTEBOOM
    1815504
  • NOOTEBOOM
    14338
  • PACCAR
    1505241
  • SAF
    4454106560
  • SAF
    4454108160
  • SAF
    3454106560
  • SAF
    3454108160
  • SCANIA
    1932621
  • VALX
    50397001
  • VOLVO
    WA4231047100
文档文件
Name
Outline Drawing (Doc 005)
Doc Type
drawing
Locale
multi
Artical Number
4231047100_-_605_g_01
Name
Actuators for Trailer
Doc Type
brochure
Locale
en
Artical Number
actuators_web
Name
WABCO Product Catalogue
Doc Type
catalog
Locale
en
Artical Number
wabco_product-catalogue
Name
Pneumatic Brake Equipment for Trailer Vehicles Product Catalogue
Doc Type
catalog
Locale
en
Artical Number
81500343
Name
Pneumatic Braking System Agriculture and Forestry
Doc Type
catalog
Locale
en
Artical Number
81500823
Name
TÜV Certificate BC0001.2 - Brake Chamber Disc type 16
Doc Type
certificate
Locale
en
Artical Number
bc0001.2_disc_16bc_27may2020_stroke_57mm
Name
WABCO Wheel end Parts for Trailers
Doc Type
flyer
Locale
en
Artical Number
brake-parts_trailer

服务&维修

配件列表
1 控制缸，工作缸 1
2 制动气室配件 1 4231040022  8971205104
3 活塞总成 1
4 盖板 1 8950726204
5 Compression Spring 1 8960801694
6 软管卡圈 1 4231043514
7 Hexagon head screw ISO4017-M8x50 1
8 Hexagon nut DIN934-M8 1 8103040174
9 轴承套圈 1 4231040022
10 Boot 1 4231040022
11 Cylinder cover 1
12 插头 6 4231040022  4230060404
13 轴承套圈 1 4231040022
14 Tolerance ring 1
15 垫片 0 8951112794
16 压盘 1
17 闭锁螺栓 1
18 Sealing Ring DIN7603-A16x20 1 8114010574
