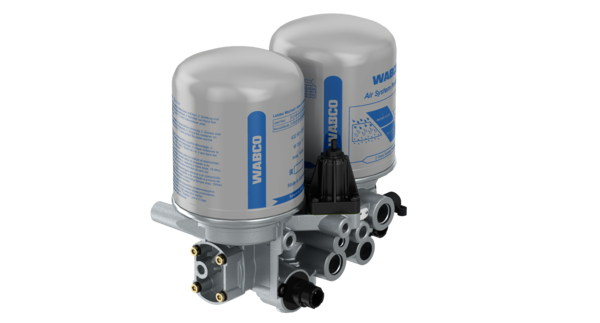

Dwukomorowy osuszacz powietrza
Twin-Cyl.Compressor 704cc,flangemounted
Numer części:
4324330020
Cena jednostkowa brutto:
0.00
Cechy i zalety
-
MarkaWABCO
-
Typ częściNajwyższa oryginalna jakość
-
Specyfikacja TechnicznaSpecyfikacja OE
-
Kategoria produktuUrządzenie
-
Ciśnienie odcięcia12.0 bar
-
Ciśnienie otwarcia14.50 bar
-
Gwint portu 11M22 x 1.5
-
Gwint portu 12M22 x 1.5
-
Gwint portu 21M22 x 1.5
-
Gwint portu 3JED-463-1
-
Gwint portu 4/231/4" - 18 NPTF
-
Maks. ciśnienie robocze13.0 bar
-
Napięcie24 V
-
Połączenie elektryczneDIN 72585 A2-2.1-Sn/K1
-
Połączenie ogrzewaniaDIN 72585-A1-2.1-Sn/K2
-
Typ wkładu-
-
Wyliczona objętość (dm³)16.3277
-
WylotJED-463-1
-
Zakres działania1.5 bar
-
Zakres temperatur-40°C to +65°C
-
Ciężar (kg)8.381
-
GTIN04057875173267
-
UPC193133011958
-
Wymiary ( MM x MM x MM)317 x 291 x 177
-
Ciężar (lb)18.477
Zastępuje
-
MERCEDES-BENZA0024314015
-
MERCEDES-BENZ0024314015
-
PACCAR1527853
Serwis i naprawa
Lista części zamiennych
| 1 | Nadwozie | 1 | ||
| 2 | Wkład - Wkład standardowy | 2 | 4329012232 | |
| 3 | O-Ring ISO3601-33x5 | 2 | ||
| 4 | Hex Socket Set Screw DIN914-M6x35 | 1 | 8102080164 | |
| 5 | Fillister head screw ISO7045-M6x25 | 4 | 8912015704 | |
| 6 | Pokrywa | 1 | 9753036504 | |
| 7 | Adjusting nut | 1 | 9753034304 | |
| 8 | O-Ring ISO3601-13x1 | 1 | 4324100012 | 8970708904 |
| 9 | Pokrywa | 1 | ||
| 10 | Cylindrical compression spring | 1 | 8965148704 | |
| 11 | Pokrywa | 1 | 8950725404 | |
| 12 | uszczelka x | 1 | ||
| 13 | Tłok | 1 | 4324100012 | |
| 13 | Retaining washer DIN6799-4 | 1 | 4324100012 | 8105190274 |
| 14 | Pokrywa | 1 | ||
| 15 | Cup Seal | 1 | 4324100012 | 8971816604 |
| 16 | Pokrywa | 1 | 8950725604 | |
| 17 | Cylindrical Compression Spring | 1 | 8965144304 | |
| 18 | Zawór | 1 | 4324100012 | 8995068992 |
| 19 | Popychacz | 1 | 9753037724 | |
| 20 | śruba | 2 | 4324109322 | |
| 21 | Heating | 1 | 4324109322 | |
| 22 | Tapping screw ISO7049-B2,9x6,5 | 1 | 4324109322 | |
| 23 | Podpora | 1 | 4324109322 | 4324083504 |
| 24 | O-Ring ISO3601-36x2,5 | 1 | 4324109322 | 8977829104 |
| 25 | Retaining Ring DIN472-20x1 | 1 | 8105180124 | |
| 26 | Podkładka | 1 | ||
| 27 | Conical Compression Spring | 1 | ||
| 28 | Valve body | 1 | ||
| 29 | O-Ring ISO3601-9x2,5 | 1 | ||
| 30 | Korek gwintowany | 1 | 8930117114 | |
| 31 | Sealing Ring DIN7603-A16x20 | 1 | 8114010574 | |
| 32 | Przyłącze do pompowania opon | 1 | 9324009202 | |
| 33 | Pierścieniowe gniazdo zaworu | 1 | ||
| 34 | O-Ring ISO3601-23x2 | 1 | 8970827904 | |
| 35 | O-Ring ISO3601-16,3x2,4 | 1 | ||
| 36 | Valve body | 2 | ||
| 37 | O-Ring ISO3601-9x2,5 | 2 | ||
| 38 | Compression Spring | 1 | ||
| 39 | Cheese head screw DIN6912-M6x35 | 4 | ||
| 40 | Elektromagnes | 1 | 4420191651 | |
| 41 | Pokrywa | 1 | ||
| 42 | Cheese head screw DIN6912-M6x35 | 4 | ||
| 43 | Washer DIN125-1-6,4x12,5x1,6 | 4 | 8104010094 | |
| 44 | Pokrywa | 1 | ||
| 45 | O-Ring ISO3601-3,3x3 | 2 | 4324339212 | 8977718004 |
| 46 | Membrana | 2 | 4324339212 | 8971216004 |
| 47 | Tłok | 2 | 4324339212 | 4324056204 |
| 48 | Compression Spring, special | 2 | 4324339212 | |
| 49 | Tuleja | 2 | ||
| 50 | O-Ring ISO3601-30x3 | 2 | 4324339212 | 8977703404 |
| 51 | Zawór | 2 | 4324339212 | |
| 52 | Retaining ring DIN472-JV55x2 | 1 | ||
| 53 | dno | 1 | ||
| 54 | O-Ring ISO3601-47x2 | 1 | ||
| 55 | Podkładka | 1 | 8951090604 | |
| 56 | Cylindrical compression spring | 1 | ||
| 57 | Podkładka | 2 | 8951052734 | |
| 58 | Valve head | 1 | 4324312504 | |
| 59 | O-Ring ISO3601-48,9x2,62 | 1 | ||
| 60 | Tłok | 1 | ||
| 61 | Zawór | 1 | ||
| 62 | O-Ring ISO3601-14x3 | 1 | 8970815614 | |
| 63 | Protection Cap | 1 | ||
| 64 | Zawór bezpieczeństwa | 1 | 4346120550 | |
| 65 | Sealing Ring DIN7603-A16x20 | 1 | 8114010574 |
