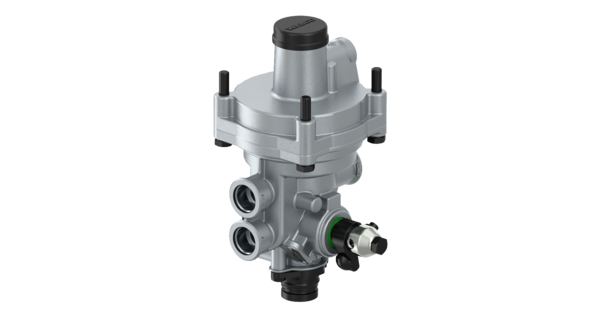

Aut. regulator siły hamowania - mech
Twin-Cyl.Compressor 704cc,flangemounted
Numer części:
4757100160
Cena jednostkowa brutto:
776.00
Cechy i zalety
-
MarkaWABCO
-
Typ częściNajwyższa oryginalna jakość
-
Specyfikacja TechnicznaSpecyfikacja OE
-
Kategoria produktuUrządzenie
-
ChłodzenieAir
-
Długości śrub20.0 mm
-
Gwint portu 1M22 x 1.5 JED-388
-
Gwint portu 2M22 x 1.5 JED - 152
-
Gwint portu 4M16 x 1.5 JED - 388
-
Gwinty portówM22 x 1.5
-
Maks. ciśnienie robocze13.0 bar
-
Odległość między śrubami84x84 mm
-
Punkt przełamania0.6 bar
-
Skok całkowity-30° to +110°
-
Skok sterowania0° to +60°
-
Stopień regulacji1:8
-
Typ pracyDynamic
-
Wyliczona objętość (dm³)4.0329
-
WylotSnap-on contour
-
Zakres temperatur-40°C to +80°C
-
ciśnienie sterująceMax 10 bar
-
kodMechanical
-
Łożyskowanie4x M8
-
Ciężar (kg)1.608
-
GTIN04057875224099
-
UPC193133483298
-
Wymiary ( MM x MM x MM)227 x 141 x 126
-
Ciężar (lb)3.545
Zastępuje
-
MAN81521616373
-
MAN81521616374
-
MAN81521616375
-
MAN81521616376
-
MAN81521619373
-
NEOPLAN81521616373
Serwis i naprawa
Lista części zamiennych
| 1 | Część dolna obudowy | 1 | ||
| 2 | Cylindrical compression spring | 1 | 8965130704 | |
| 3 | Ręczna rolka dociskowa | 1 | 4757101304 | |
| 4 | Popychacz | 1 | 4757107704 | |
| 5 | O-ring ISO3601-4,3x2,4 | 1 | 4757100012 | 8970803004 |
| 6 | O-Ring ISO3601-18,3x2,4 | 1 | 4757100012 | 8970805304 |
| 7 | Zawór | 1 | 4757100012 | 8995058422 |
| 8 | O-Ring ISO3601-49,50x3 | 1 | 4757100012 | 8977726264 |
| 9 | Pierścieniowe gniazdo zaworu | 1 | 4757101434 | |
| 10 | Retaining ring DIN472-JV55x2 | 1 | ||
| 11 | Lip seal ring | 1 | 4757100012 | |
| 12 | Tłok | 1 | 4757106284 | |
| 13 | Retaining ring DIN471-A17x1 | 1 | 4757100012 | |
| 14 | Pierścień bieżni | 1 | ||
| 15 | Diaphragm 500 | 1 | 4757100012 | |
| 16 | Inlet ring | 1 | ||
| 17 | Tłok | 1 | ||
| 18 | O-Ring ISO3601-27,3x2,4 | 4 | 4757100012 | 8970803704 |
| 19 | Zawór | 2 | 4757100012 | 8995058304 |
| 20 | Pokrywa | 1 | ||
| 21 | Cylindrical compression spring | 1 | 4757100012 | |
| 22 | Pokrywa | 1 | 4757100012 | 4757100424 |
| 23 | Retaining Ring DIN472-20x1 | 1 | 4757100012 | 8105180124 |
| 24 | Retaining ring DIN472-17x1 | 1 | 4757100012 | |
| 25 | Pokrywa | 1 | ||
| 26 | Cylindrical compression spring | 1 | 4757100012 | |
| 27 | Nadwozie | 1 | 4757100154 | |
| 28 | Tłok | 1 | ||
| 29 | Cylindrical compression spring | 1 | 8965116904 | |
| 30 | Pokrywa | 1 | ||
| 31 | Tłok | 1 | 4757106274 | |
| 32 | Hex socket set screw DIN914-M5x12 | 1 | ||
| 33 | Retaining ring DIN472-33x1,2 | 1 | ||
| 34 | Protection Cap | 1 | 8980113504 | |
| 35 | Podkładka | 1 | 4757100012 | |
| 36 | Sprężyna skrętna | 1 | ||
| 37 | Grooved pin DIN1473-4x24 | 1 | 8105050634 | |
| 38 | wał | 1 | 4757106904 | |
| 39 | mimośród | 1 | 4757100894 | |
| 40 | O-Ring ISO3601-47,29x2,62 | 1 | 4757100012 | 8977868404 |
| 41 | Pokrywa | 1 | ||
| 42 | Fillister head screw ISO7045-M6x14 | 4 | 8912116404 | |
| 43 | Hexagon head screw ISO4017-M8x10 | 1 | 8101260554 | |
| 44 | Pokrywa | 1 | 8950712314 | |
| 45 | Pokrywa | 1 | 4757100414 | |
| 46 | Część zaciskowa | 1 | ||
| 47 | Radial Seal | 1 | 4757100012 | 8972080114 |
| 48 | Venting Guide | 1 | 9730022222 | |
| 49 | Hexagon head screw ISO4017-M8x55 | 4 | 8101260714 |
