Hand Brake Valve
Twin-Cyl.Compressor 704cc,flangemounted
Numer części:
9617230310
Cena jednostkowa brutto:
510.00
Cechy i zalety
-
MarkaWABCO
-
Typ częściNajwyższa oryginalna jakość
-
Specyfikacja TechnicznaSpecyfikacja OE
-
Kategoria produktuUrządzenie
-
Gwint portu 1M16 x 1.5 JED - 388
-
Gwint portu 21M16 x 1.5 JED - 388
-
KolorYellow/Red
-
Kąt uruchomienia73°
-
Maks. ciśnienie robocze10.0 bar
-
Napięcie24 V
-
Natężenie znamionowe500 mA
-
Odległość między otworami90 mm
-
Wyliczona objętość (dm³)1.2747
-
WylotFlap
-
Zakres temperatur-40°C to +80°C
-
Łożyskowanie2x M8
-
Ciężar (kg)0.769
-
GTIN7895851022447
-
UPC193133370055
-
Wymiary ( MM x MM x MM)182 x 103 x 68
-
Ciężar (lb)1.6954
Zastępuje
-
AGRALE6009005509000
-
MARCOPOLO10431051
-
MERCEDES-BENZ6954317005
-
MERCEDES-BENZA69543170053510
-
MERCEDES-BENZA6954317005
Doc Type
service_information
Locale
pl
Artical Number
service-information_hbv_961723xxxx_961724xxxx
Serwis i naprawa

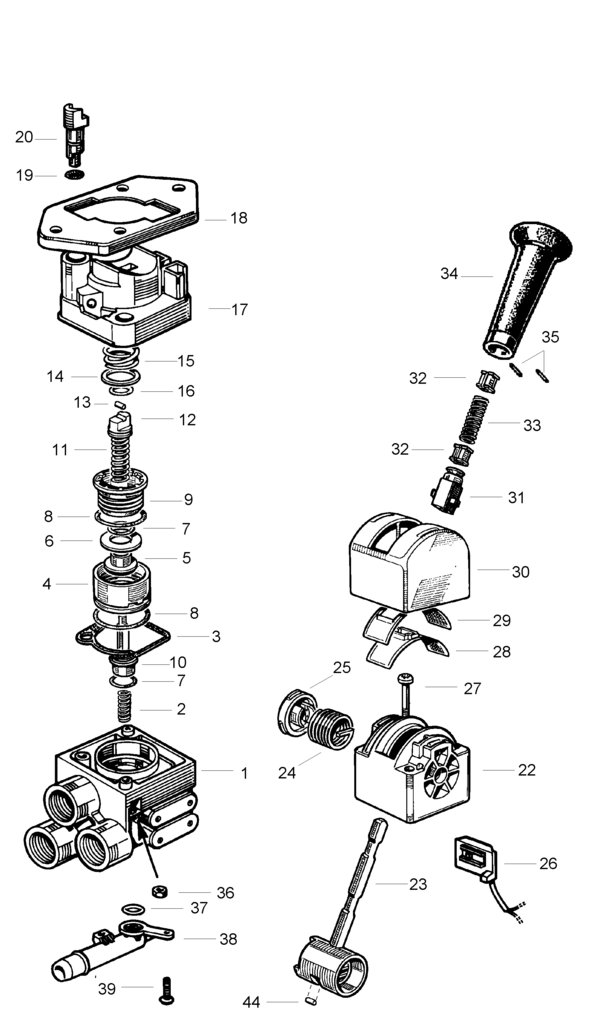

Lista części zamiennych
| 1 | Nadwozie | 1 | 9617230172 | |
| 2 | Cylindrical compression spring | 1 | 9617230082 | |
| 3 | uszczelka x | 1 | 9617230082 | |
| 4 | Lower Cartridge | 1 | 9617232014 | |
| 5 | Zawór | 1 | 9617230082 | |
| 6 | Podkładka | 1 | ||
| 7 | O-Ring ISO3601-12x2 | 2 | 9617230082 | 8970700704 |
| 8 | O-Ring ISO3601-28x2,5 | 2 | 9617230082 | |
| 9 | Higher Cartridge | 1 | 9617232024 | |
| 10 | Tłok | 1 | 9617236204 | |
| 11 | Cylindrical compression spring | 1 | ||
| 12 | Popychacz | 1 | 9617237304 | |
| 13 | Needle | 1 | 8951217514 | |
| 14 | Podkładka | 1 | ||
| 15 | Cylindrical compression spring | 1 | ||
| 16 | O-Ring ISO3601-8x1,5 | 1 | 9617230082 | |
| 17 | Pokrywa | 1 | 9617236524 | |
| 18 | Spring Plate | 1 | 9617230544 | |
| 19 | O-Ring ISO3601-6,4x1,9 | 1 | 9617230082 | |
| 20 | Tłok zaworu | 1 | 9617230082 | |
| 22 | część górna obudowy | 1 | 9617230134 | |
| 23 | krzywka | 1 | 9619030712 | |
| 24 | Sprężyna skrętna | 1 | 8962010714 | |
| 25 | Uchwyt | 1 | 9617233504 | |
| 26 | ELECTR.SUB ASSEMBLY | 1 | ||
| 27 | Fillister Head Screw | 2 | ||
| 28 | Bonnet | 1 | 9617234524 | |
| 29 | Bonnet | 1 | 9617234514 | |
| 30 | Kołpak ochronny | 1 | 9617234504 | |
| 31 | Stop | 1 | 9617230082 | 9617236112 |
| 32 | Pierścień bieżni | 2 | ||
| 33 | Cylindrical compression spring | 1 | ||
| 34 | Klamka | 1 | ||
| 35 | Needle Roller DIN5402-2,18x14,3 | 2 | 9617230082 | 8954100204 |
| 36 | Self locking hexagon nut DIN982-M5x6,3 | 2 | 9617230082 | |
| 37 | O-Ring ISO3601-8,9x1,9 | 1 | 9617230082 | 8970866704 |
| 38 | Wylot | 1 | 9617232234 | |
| 39 | Fillister head screw ISO14583-M4x20 | 2 | ||
| 44 | Needle roller DIN5402-2x7,8 | 1 |
