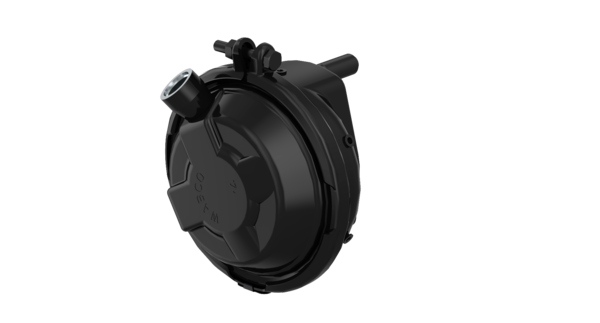

Cilindro membrana (Disco de freio)
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
4235140010
Preço de Tabela Unitário:
329.00
Características e benefícios
-
MarcaWABCO
-
Especificação TécnicaEspecificação EO
-
Categoria de produtoDispositivo
-
Abraçadeira166 mm
-
Boca (lateral)M22 x 1.5 JED-388
-
Comprimento da haste15 mm
-
Comprimento total104.0 mm
-
Comprimentos dos parafusos43.0 mm
-
Curso57.0 mm
-
Código14
-
Distância entre os parafusos120.6 mm
-
Força da mola de recuperação150 N
-
Força de saída5900 N
-
Força de saída M5900 N
-
Intervalo de temperatura-40°C to +80°C
-
Posição da braçadeira0°
-
Pressão de serviço10.2 bar
-
Pressão de serviço máx.10.2 bar
-
Rosca da hasteBall R8
-
Roscas das bocasM22 x 1.5
-
Roscas dos parafusosM16 x 1.5
-
Tipo de operaçãoDisc
-
Tipo de peçaQualidade original premium
-
VersãoWithout boot
-
Volume calculado (dm³)4.578
-
Ângulo da boca-30°
-
GTIN7895851003385
-
Size (mm x mm x mm)157 x 180 x 162
-
UPC193133251026
-
peso (kg)2.935
-
peso (lb)6.471
Substitui
-
MERCEDES-BENZ0174208018
-
MERCEDES-BENZA0174208018
Doc Type
drawing
Locale
multi
Artical Number
4235140090_-_653_c_01
Reparação & Serviço
Lista de Componentes
| 1 | Cilindro | 1 | ||
| 2 | Membrana | 1 | 4235140012 | 8971215854 |
| 3 | Anel de rolamento | 1 | ||
| 4 | Êmbolo | 1 | ||
| 5 | Revestimento | 1 | 8950726204 | |
| 6 | Anilha de chapa | 1 | 8951112794 | |
| 7 | PONTEIRA DO PISTAO DO CILINDRO PNEUM | 1 | ||
| 8 | GUARDA PO EM BORRACHA | 1 | 4235140012 | 8977548862 |
| 9 | Anel de rolamento | 1 | 4235140012 | |
| 10 | MOLA DE ACO HELICOIDAL TIPO BARRIL | 1 | 8960801704 | |
| 11 | Cylinder cover | 1 | ||
| 12 | Braçadeira de tubo flexível | 1 | 4231043514 | |
| 13 | Parafuso sextavado ISO4017-M8x50 | 1 | 8101263284 | |
| 14 | PORCA DE ACO LIGA | 1 | 8103041114 | |
| 15 | Ficha | 5 | 4230060404 |
