Supapă electromagnetică ECAS
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
4728800650
Preț unitar brut:
1180.00
Caracteristici și beneficii
-
MarcăWABCO
-
Bucsa2 x M8
-
Categorie produsDispozitiv
-
Clasă de protecţieIP 6K9K
-
ComentariiValve 1 = 0.32 A, Valve 2 = 0.34 A
-
Conexiune electricăBayonet DIN 72585-A1-4.1-Sn/K2, Bayonet DIN 72585-A1-4.2-Sn/K2, Bayonet DIN 72585-A1-3.6-Sn/K2
-
Curent nominal320 mA
-
Filet port 11M22 x 1.5 JED - 388
-
Filet port 21M22 x 1.5 JED - 388
-
Filet port 22M22 x 1.5 JED - 388
-
Filet port 23M22 x 1.5 JED - 388
-
Filet port 26M22 x 1.5 JED-388
-
Filet port 27M22 x 1.5 JED-388
-
Filet port 3Silencer 432 407 060 0
-
Interval de temperatură-40°C to +80°C
-
Multi-diametru nominal (de la port 1 la x)9.8 / 7.0 / 0.8 mm
-
Presiune maximă de funcţionare20.0 bar
-
Specificaţii tehniceSpecificaţie OE
-
Tensiune24 V
-
Tip de piesăCalitate Premium originală
-
Volum calculat (dm³)5.92
-
Dimensiuni (MM x MM x MM)200 x 160 x 185
-
GTIN04057875220411
-
Masa/greutate (kg)4.972
-
UPC193133406693
-
Masa/greutate (lb)10.961
Doc Type
drawing
Locale
multi
Artical Number
4728800650____005_dascheck_a2_page-1---notset
Doc Type
market_information
Locale
en
Artical Number
16010
Service & reparație

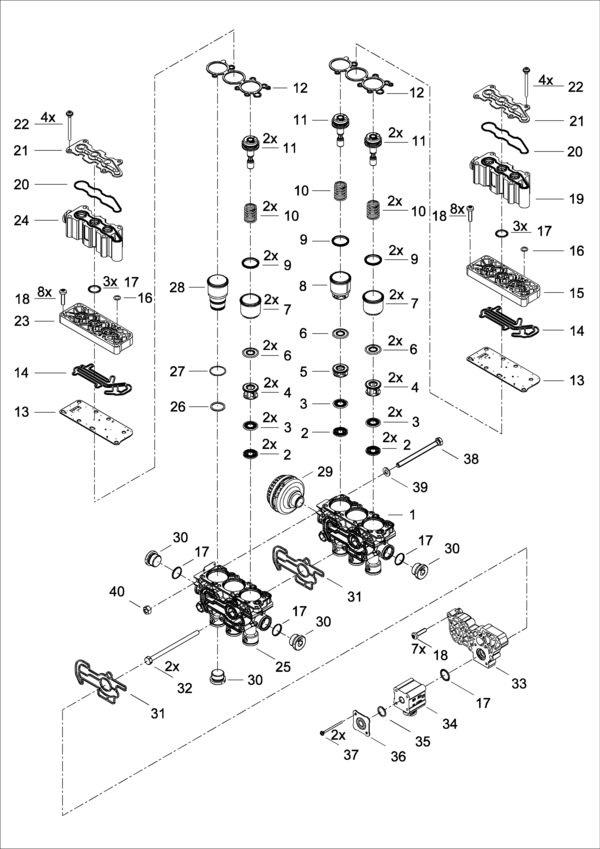

Listă piese de schimb
| 1 | Caroserie | 1 | ||
| 2 | Saiba distantier | 5 | ||
| 3 | Inel de etanşare | 5 | 4728809342 4728809362 4728809372 4728809402 | |
| 4 | Saiba distantier | 4 | ||
| 5 | Saiba distantier | 1 | ||
| 6 | Inel de etanşare | 5 | 4728809342 4728809362 4728809372 4728809402 | |
| 7 | Bucsa | 4 | ||
| 8 | Bucsa | 1 | ||
| 9 | Lip seal ring | 5 | 4728809342 4728809362 4728809372 4728809402 | |
| 10 | Compression Spring | 5 | ||
| 11 | Tijă | 5 | ||
| 12 | Sealing | 2 | 4728809212 4728809342 4728809362 4728809372 4728809402 | |
| 13 | Diagramă | 1 | ||
| 14 | Sealing | 2 | 4728809212 4728809342 4728809362 4728809372 4728809402 | |
| 15 | Acoperire | 1 | ||
| 16 | O-Ring ISO3601-8x2 | 2 | 4728809212 4728809342 4728809362 4728809372 4728809402 4729009272 4729009282 | 8970700304 |
| 17 | O-Ring ISO3601-18x2 | 10 | 4728809212 4728809342 4728809362 4728809372 4728809402 4729009272 4729009282 4729009292 | 8970815204 |
| 18 | Fillister-Head Screw M6x25 | 23 | ||
| 19 | Supapă electromagnetică | 1 | 4729009272 | 4423002221 |
| 20 | etanşare | 2 | 4728809212 4728809342 4728809362 4728809372 4728809402 4729009272 4729009282 | |
| 21 | Acoperire | 2 | 4728809212 | |
| 22 | Şurub | 8 | 4728809212 | |
| 23 | Acoperire | 1 | 4728809212 4728809242 | |
| 24 | Supapă electromagnetică | 1 | 4728809212 4729009282 | 4422002221 |
| 25 | Caroserie | 1 | 4728809362 | |
| 26 | O-Ring ISO3601-21,3x2,4 | 1 | 4728809362 | 8977728174 |
| 27 | O-Ring | 1 | ||
| 28 | Bucsa | 1 | 4728800002 | |
| 29 | Amortizor zgomot | 1 | 4728800002 | 4324070600 |
| 30 | Dop filetat | 4 | 4728809342 4728809362 4728809372 4728809402 | |
| 31 | Sealing | 2 | ||
| 32 | Hexagon head screw ISO4017-M8x120 | 2 | ||
| 33 | Acoperire | 1 | 4729009292 | |
| 34 | Supapă electromagnetică | 1 | 4728809362 4728809372 4729009292 | |
| 35 | O-Ring ISO3601-15x2 | 1 | 8977702504 | |
| 36 | Acoperire | 1 | ||
| 37 | Şurub | 2 | 4728800002 4728809242 | |
| 38 | Hexagon head screw ISO4017-M8x100 | 1 | ||
| 39 | Washer DIN125-1-8,4x16x1,6 | 1 | 8104010104 | |
| 40 | Hexagon nut DIN934-M8 | 3 | 8103040174 |
