Lösungen für die pneumatische Bremssteuerung

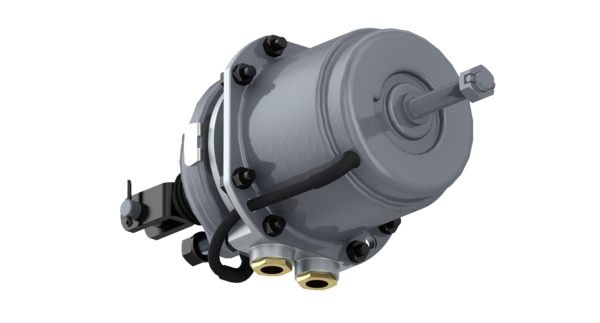

Bremszylinder
Vehicle application (India): TATA
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
100251590
Bruttopreis/Einheit:
0.00
Vehicle application (India): TATA
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Schrauben76.2 mm
-
BemerkungenM251590
-
Berechnetes Volumen (dm³)0
-
BetriebsartCam
-
Gabelbolzen12.5 mm
-
GabelkopfWith
-
Gesamtlänge202.0 mm
-
Gewinde Anschluss 11M22 x 1.5
-
Gewinde DruckstangeM14 x 1.50
-
Hub53.0 mm
-
Länge Druckstange72 mm
-
Max. Betriebsdruck4.1 bar
-
Rückstellkraft145 N
-
SchraubengewindeM12 x 1.5
-
Schraubenlängen29.5 mm
-
Temperaturbereich-40°C to +80°C
-
Typ9/9
-
VersionWith boot
-
GTIN04057875002208
-
Gewicht (kg)0.001
-
UPC193133047759
-
Gewicht (lb)0.0022046
Service und Reparatur
Liste der Ersatzteile
| 1 | Non pressure plate Assy | 1 | ||
| 2 | Federteller | 2 | 1002500002 | 8950100494 |
| 3 | Sechskantmutter | 2 | 1002500002 | 8915000174 |
| 4 | Sicherungsmutter | 1 | 8919900074 | |
| 5 | Schutzhülle | 1 | ||
| 6 | Gabel | 1 | 9254914202 | |
| 7 | Stift | 1 | 1002500002 | 8920100084 |
| 8 | Splint ISO1234-3,2x25 | 1 | 1002500002 | 8105110274 |
| 9 | Verschlussventil | 1 | ||
| 10 | Winkelstueck | 2 | ||
| 11 | Rohr | 1 | ||
| 12 | Staubkappe | 1 | ||
| 13 | Teilesatz: Spannband | 1 | 100848780 | |
| 14 | Clamp Ring Bolt-Type 20&24 Bc | 1 | 100843710 | |
| 15 | Clamp Ring Nut-Bc Type 16/24 | 1 | 100843720 | |
| 16 | Kegelfeder | 1 | ||
| 18 | Membran | 1 | ||
| 19 | Stem Plug | 1 | ||
| 20 | O-Ring | 1 | ||
| 21 | Lager | 1 | ||
| 22 | Flange (Machining) | 1 | ||
| 23 | Sechskantschraube | 6 | 8912000264 | |
| 24 | Sechskantschraube | 2 | ||
| 25 | Sicherungsmutter | 8 | ||
| 26 | O-Ring | 1 | ||
| 27 | O-Ring, statisch | 1 | ||
| 28 | Integral Seal | 1 | ||
| 29 | Piston (Ram assembly) | 1 | ||
| 30 | Heavy Coil Spring | 1 | ||
| 31 | Wind Off Rod | 1 | ||
| 32 | CYLINDER ASSY | 1 | ||
| 33 | Washer, sealing type | 1 | ||
| 34 | Windof Nut | 1 | ||
| 35 | Knurl Pin | 1 | ||
| 36 | Federelement | 2 | ||
| 37 | Haltering | 2 | 8952266974 | |
| 38 | Druckschraube | 2 | 8932204272 |
