Lösungen für die pneumatische Bremssteuerung
Membranzylinder (Vorspann)
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
4230550000
Bruttopreis/Einheit:
527.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Bohrungen82.5 mm
-
Berechnetes Volumen (dm³)6.147
-
Gewinde Anschluss 11M16 x 1.5
-
Gewinde DruckstangeR 5.5 mm
-
Hub75.0 mm
-
Kraftabgabe7500 N
-
Lagerung3 x M10
-
Max. Betriebsdruck10.0 bar
-
Pleuellänge46 mm
-
Temperaturbereich-40°C to +80°C
-
Typ20, 20 x 75
-
VersionWithout console mounting
-
GTIN04057875161516
-
Gewicht (kg)3.207
-
Maße (MM x MM x MM)175 x 182 x 193
-
UPC193133244134
-
Gewicht (lb)7.0702
entspricht OE Nummer
-
MAN81521616134
-
MERCEDES-BENZ0014313414
-
MERCEDES-BENZ0014318214
Service und Reparatur

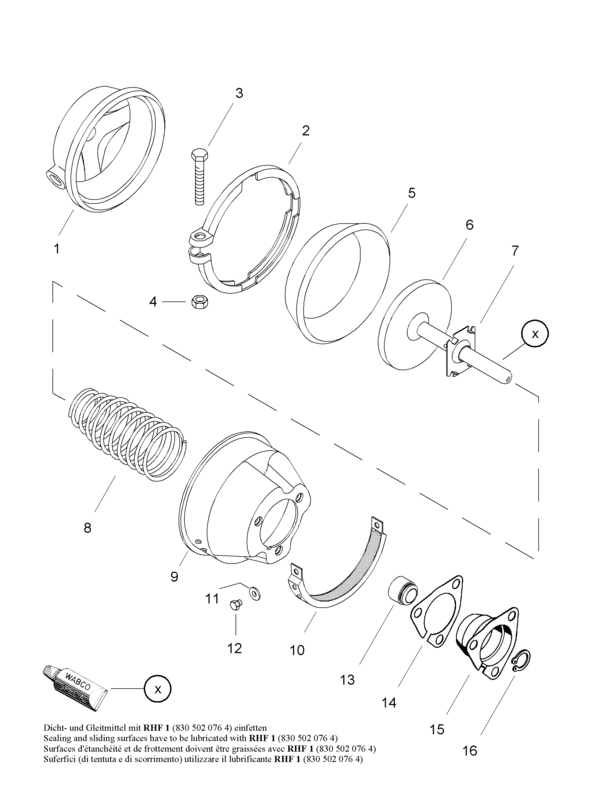

Liste der Ersatzteile
| 1 | Zylinder | 1 | 4230550102 | |
| 2 | Schlauchschelle | 1 | 4231053504 | |
| 3 | Sechskantschraube ISO4017-M8x50 | 1 | 8101263284 | |
| 4 | Sechskantmutter DIN934-M8 | 1 | 8103041114 | |
| 5 | Membran 70 | 1 | 8971205264 | |
| 6 | Kolben | 1 | ||
| 7 | Federteller | 1 | ||
| 8 | Druckfeder | 1 | ||
| 9 | Zylinderdeckel | 1 | ||
| 10 | Filter | 1 | 4621970502 | |
| 11 | Lager | 2 | ||
| 12 | Sechskantschraube ISO4017-M6x6 | 2 | ||
| 13 | Buchse | 1 | ||
| 14 | Blech | 0 | ||
| 15 | Führung | 1 | ||
| 16 | Sicherungsring DIN471-A22x1,2 | 1 |
