Lösungen für die pneumatische Bremssteuerung

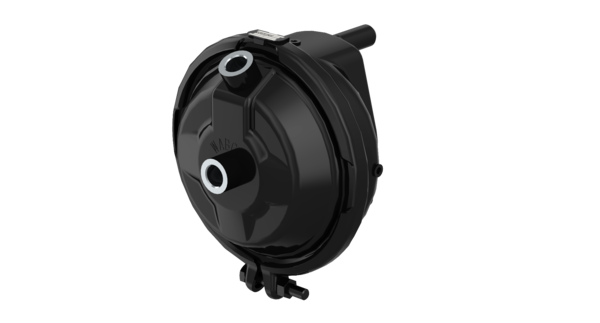

Membranzylinder (Scheibenbremse)
Vehicle application (India): Volvo Eicher (VECV)
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
4235030000
Bruttopreis/Einheit:
291.00
Vehicle application (India): Volvo Eicher (VECV)
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Schrauben120.6 mm
-
Berechnetes Volumen (dm³)3.844
-
BetriebsartScheibe
-
Gesamtlänge117.0 mm
-
Gewinde AnschlüsseM16 x 1.5
-
Gewinde DruckstangeBall R8
-
Hub57.0 mm
-
Kraftabgabe4200 N
-
Kraftabgabe M4200 N
-
Länge Druckstange15 mm
-
Max. Betriebsdruck10.2 bar
-
Rückstellkraft220 N
-
SchraubengewindeM16 x 1.5
-
Schraubenlängen43.0 mm
-
Temperaturbereich-40°C to +80°C
-
Typ12
-
VersionOhne Faltenbalg
-
GTIN04057875165354
-
Gewicht (kg)2.902
-
Maße (MM x MM x MM)188 x 144 x 142
-
UPC193133249184
-
Gewicht (lb)6.3978
entspricht OE Nummer
-
DAF1392259
Doc Type
drawing
Locale
multi
Artical Number
4235030090____053_drw_e14
Service und Reparatur
Liste der Ersatzteile
| 1 | Zylinder | 1 | ||
| 2 | Teilesatz: Membran + Balg | 1 | 9254660002 | |
| 2 | Membran | 1 | 8971219234 | |
| 3 | Kolben | 1 | 9254666242 | |
| 4 | Abdeckung | 1 | 8950726204 | |
| 5 | Druckfeder | 1 | 8960801704 | |
| 6 | Schlauchschelle | 1 | 4231043514 | |
| 7 | Sechskantschraube ISO4017-M8x50 | 1 | 8101263284 | |
| 8 | Sechskantmutter DIN934-M8 | 1 | 8103041114 | |
| 9 | Teilesatz: Membran + Balg | 1 | 9254660002 | |
| 9 | Schutzhülle | 1 | 8977548862 | |
| 10 | Laufring | 1 | ||
| 11 | Zylinder | 1 | ||
| 12 | Stecker | 3 | 4230060404 | |
| 13 | Teilesatz: Membran + Balg | 1 | 9254660002 | |
| 13 | Laufring | 1 | ||
| 14 | Tolerance ring | 1 | ||
| 14 | Teilesatz: Membran + Balg | 1 | 9254660002 | |
| 15 | Unterlegscheibe | 1 | 8951112794 | |
| 16 | Druckstück | 1 |
