Tristop
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
4254540710
Bruttopreis/Einheit:
1039.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Berechnetes Volumen (dm³)13
-
BetriebsartWedge
-
Gesamtlänge366.0 mm
-
Gewinde Anschluss 11M22 x 1.5 JED - 388
-
Gewinde Anschluss 12M22 x 1.5 JED - 388
-
Gewinde AnschlüsseM22 x 1.5
-
Gewindelänge33 mm
-
Hub53/53 mm
-
Kraftabgabe 37000 N
-
Kraftabgabe M5100 N
-
LagerungM48 x 2
-
Lösedruck5.1 bar
-
Max. Betriebsdruck10.2/8.5 bar
-
Rückstellkraft150 N
-
Temperaturbereich-40°C to +80°C
-
Typ12/16
-
GTIN04057875169222
-
Gewicht (kg)7.284
-
Maße (MM x MM x MM)450 x 170 x 170
-
UPC193133252726
-
Gewicht (lb)16.06
entspricht OE Nummer
-
HYUNDAI59140 6B100
Doc Type
drawing
Locale
multi
Artical Number
4254540790____053_dascheck_a12_page-1---notset
Service und Reparatur

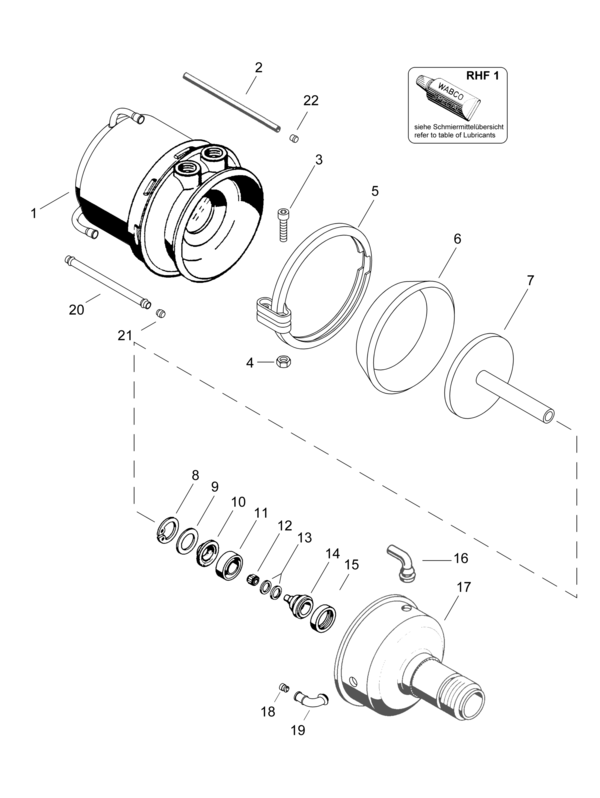

Liste der Ersatzteile
| 1 | Federspeicherzylinder | 1 | 4254549790 | |
| 2 | Rohrleitung | 1 | ||
| 3 | Zylinderschraube DIN6912-M8x40 | 1 | ||
| 4 | Sechskantmutter | 1 | 8915002904 | |
| 5 | Spannband | 1 | ||
| 6 | Membran 180 | 1 | 4230700002 | 8971205054 |
| 7 | Kolben | 1 | ||
| 8 | Sicherungsring DIN472-40x1,75 | 1 | 8105180274 | |
| 9 | Laufring | 1 | 8950956914 | |
| 10 | Hutmanschette | 1 | 4230700002 | 8971704912 |
| 11 | Führung | 1 | 4230700002 | |
| 12 | Tolerance ring | 1 | 4230700002 | |
| 13 | Unterlegscheibe | 0 | 4230700002 | 8951112794 |
| 14 | Stößel | 1 | 4253507724 | |
| 15 | Führungsring | 1 | 4230700002 | 8975514314 |
| 16 | Schlauchstutzen | 1 | 8931219504 | |
| 17 | Zylinderdeckel | 1 | ||
| 18 | Stecker | 1 | ||
| 19 | Schlauchstutzen | 1 | 8931294174 | |
| 20 | Rohr | 1 | 8939824034 | |
| 21 | Sinterfilter | 1 | 8993812844 | |
| 22 | Sinterfilter | 1 | 8993812314 |
