Doppelmembran-Tristop 30/30
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
9253771100
Bruttopreis/Einheit:
240.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Schrauben120.6 mm
-
Anschluss: Betriebsdruck [P emax.]10.2/8.5 bar
-
Berechnetes Volumen (dm³)32.361
-
BetriebsartCam
-
Durchmesser206.5 mm
-
Gabelbolzen13.9 mm
-
GabelkopfJa
-
Gesamtlänge363.0 mm
-
Gewinde Anschluss 11M16 x 1.5
-
Gewinde Anschluss 12M16 x 1.5
-
Gewinde DruckstangeM16 × 1.5
-
Gewindelänge288 mm
-
Hub75/75 mm
-
Kraftabgabe8000 N
-
Kraftabgabe M12300 N
-
Länge262.0 mm
-
Länge Druckstange288 mm
-
Lösedruck4.8 bar
-
Max. Betriebsdruck10.2/8.5 bar
-
Position Spannband45°
-
SchraubengewindeM16 x 1.5
-
Schraubenlängen42.5 mm
-
SpannbandØ 209 mm
-
Temperaturbereich-40°C to +80°C
-
Typ30/30
-
VersionOhne Faltenbalg
-
Winkel AnschlussPosition Side port -90°
-
GTIN04057875278221
-
Gewicht (kg)9.8
-
Maße (MM x MM x MM)670 x 230 x 210
-
UPC193133413639
-
Gewicht (lb)22
Doc Type
drawing
Locale
multi
Artical Number
9253771100____005_dascheck_g5_page-1---notset
Doc Type
brochure
Locale
en
Artical Number
tristop-d_trailer
Doc Type
catalog
Locale
en
Artical Number
pb19028
Doc Type
certificate
Locale
multilingu
Artical Number
bc_0024.1_cam_3030_75mm
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml
Service und Reparatur

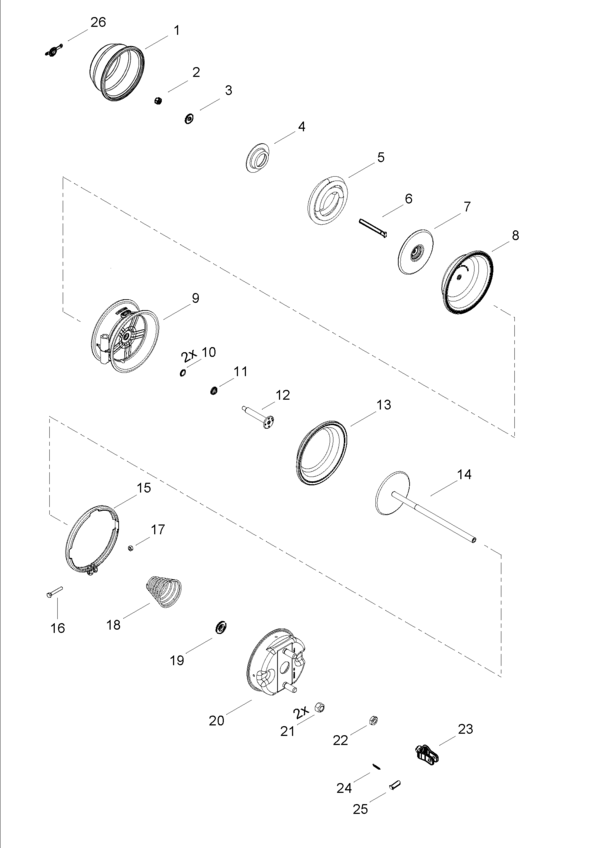

Liste der Ersatzteile
| 1 | Zylinder | 1 | ||
| 2 | Sechskantmutter | 2 | 9253921422 | |
| 3 | Scheibe 14x35x3 | 2 | 9253921422 | |
| 4 | Federführung | 1 | ||
| 5 | Tonnenfeder | 1 | ||
| 6 | Bolzen | 1 | 9253921422 | |
| 7 | Federführung | 1 | ||
| 8 | Membran | 1 | ||
| 9 | Flansch | 1 | ||
| 10 | Führung | 2 | ||
| 11 | Nutring | 1 | ||
| 12 | Kolbenstange | 1 | ||
| 13 | Membran T30 | 1 | ||
| 14 | Kolben | 1 | ||
| 15 | Schlauchschelle | 1 | 4231073504 | |
| 16 | Sechskantschraube ISO4017-M8x50 | 1 | 8101263284 | |
| 17 | Sechskantmutter DIN934-M8 | 1 | 8103041114 | |
| 18 | Kegelfeder | 1 | ||
| 19 | Dichtung | 1 | ||
| 20 | Zylinderdeckel | 1 | ||
| 21 | Sechskantmutter DIN934-M16x1,5 | 2 | 8103040314 | |
| 22 | Sechskantmutter | 1 | ||
| 23 | Gabelkopf | 1 | ||
| 24 | Splint 3,2x25 | 1 | 9253750022 | |
| 25 | Stift | 1 | ||
| 26 | Schutzdeckel | 1 | 9253840192 |
