Lösungen für die pneumatische Bremssteuerung

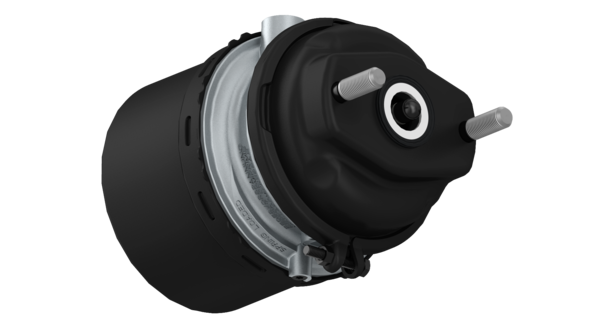

Tristop-Zylinder Disc G-20/24
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
9254601020
Bruttopreis/Einheit:
669.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Schrauben120.6 mm
-
Berechnetes Volumen (dm³)14.788
-
BetriebsartScheibe
-
Gesamtlänge259.0 mm
-
Gewinde Anschluss 11M16 x 1.5
-
Gewinde Anschluss 12M16 x 1.5
-
Gewinde AnschlüsseM16 x 1.5
-
Gewinde DruckstangeBall R8
-
Hub64/64 mm
-
Kraftabgabe M7010 N
-
Länge Druckstange15 mm
-
Lösedruck5.1 bar
-
Max. Betriebsdruck10.2/8.5 bar
-
Rückstellkraft220 N
-
SchraubengewindeM16 x 1.5
-
Schraubenlängen43.0 mm
-
Temperaturbereich-40°C to +80°C
-
Typ20/24
-
GTIN04057875281511
-
Gewicht (kg)7.865
-
Maße (MM x MM x MM)383 x 195 x 198
-
UPC193133352648
-
Gewicht (lb)17.339
entspricht OE Nummer
-
DOLL7053478
-
FELDBINDER002775
-
LECITRAILER4110811
-
LOHR4001028
Doc Type
drawing
Locale
multi
Artical Number
9254601090____053_dascheck_o6_page-1---notset
Doc Type
catalog
Locale
de
Artical Number
81500343
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml
Service und Reparatur
Liste der Ersatzteile
| 1 | Federspeicherzylinder 20/24-64mm | 1 | ||
| 2 | Membran 90 | 1 | 9254609202 | 8971205254 |
| 3 | Kolben | 1 | ||
| 5 | Druckfeder | 1 | ||
| 6 | Sechskantschraube ISO4017-M8x50 | 1 | 8101263284 | |
| 7 | Sechskantmutter DIN934-M8 | 1 | 8103041114 | |
| 8 | Schlauchschelle | 1 | 4231053504 | |
| 9 | Schutzhülle | 1 | 9254609202 | 8977548862 |
| 10 | Zylinderdeckel type 20 | 1 | ||
| 11 | Laufring | 1 | 9254609202 | |
| 12 | O-Ring ISO3601-3,8x1,5 | 1 | 8970806304 | |
| 13 | Gewindeeinsatz | 1 | 9254609202 | |
| 14 | Kabelbinder | 1 | 9254609202 | |
| 15 | Schlauchstutzen | 1 | 9254609202 | 8931294174 |
| 16 | Sinterfilter | 2 | 9254609202 | 8993812844 |
| 17 | Schlauch/Rohr | 1 | ||
| 18 | Winkelverschraubung | 1 |
