Válvula freno de mano
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
9617210370
Bruttopreis/Einheit:
543.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Bohrungen32x39 mm
-
Berechnetes Volumen (dm³)1.619
-
Betätigungswinkel90°
-
EntlueftungM12 x 1
-
FarbeSchwarz/Schwarz
-
Gewinde Anschluss 1M14 x 1.5
-
Gewinde Anschluss 21M14 x 1.5
-
Lagerung2x M6
-
Max. Betriebsdruck20.0 bar
-
Temperaturbereich-40°C to +80°C
-
GTIN04057875296508
-
Gewicht (kg)0.76
-
Maße (MM x MM x MM)70 x 185 x 125
-
UPC193133367963
-
Gewicht (lb)1.6755
entspricht OE Nummer
-
FENDTG385880060020
Service und Reparatur

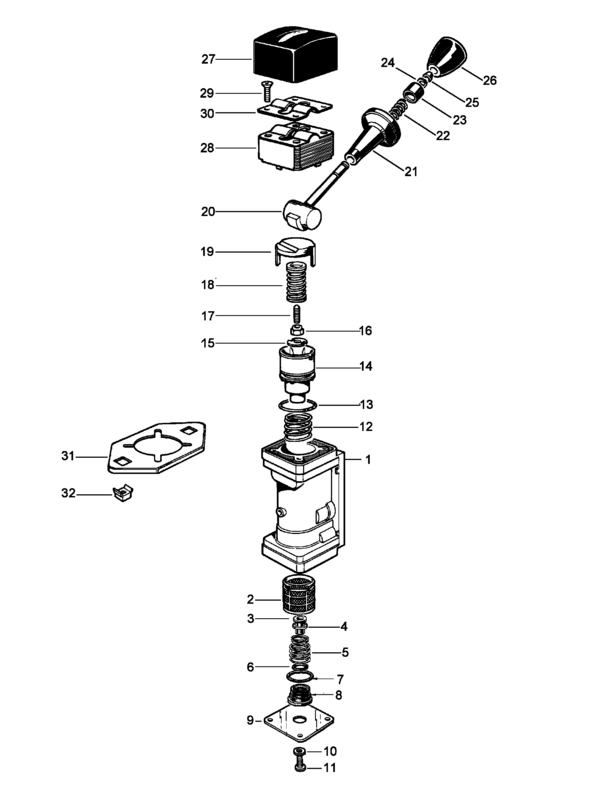

Liste der Ersatzteile
| 1 | Karosserie | 1 | ||
| 2 | Sieb | 1 | 9617210042 | |
| 3 | Ventilkörper | 1 | 9617210042 | |
| 4 | Kappe | 1 | 9617210042 | |
| 5 | Druckfeder | 1 | 9617210042 | |
| 6 | O-Ring ISO3601-8x1,9 | 1 | 9617210042 | |
| 7 | O-Ring ISO3601-21,3x3,6 | 2 | ||
| 8 | Ventilführung | 1 | ||
| 9 | Platte/Teller | 1 | ||
| 10 | Scheibe DIN125-1-6,4x12,5x1,6 | 2 | 8104010094 | |
| 11 | Linsenschraube ISO7045-M6x12 | 2 | ||
| 12 | Druckfeder | 1 | ||
| 13 | O-Ring ISO3601-21,3x3,6 | 1 | ||
| 14 | Kolben | 1 | ||
| 15 | Unterlegscheibe | 1 | ||
| 16 | Self locking hexagon nut DIN982-M5x6,3 | 1 | ||
| 17 | Gewindestift DIN914-M5x20 | 1 | ||
| 18 | Druckstueck | 1 | 9617213824 | |
| 19 | Druckstueck | 1 | 9617213824 | |
| 20 | Stiel | 1 | ||
| 21 | Hülse | 1 | ||
| 22 | Cylindrical compression spring | 1 | ||
| 23 | Entlueftungsstueck | 1 | ||
| 24 | Knopf | 1 | ||
| 25 | Niederhalter | 1 | ||
| 26 | Knopf | 1 | ||
| 27 | Karosserie | 1 | ||
| 28 | Blech | 1 | ||
| 29 | Mutter | 4 | ||
| 30 | Kopf | 1 | ||
| 31 | Platte/Teller | 1 | ||
| 32 | Mutter | 2 |
