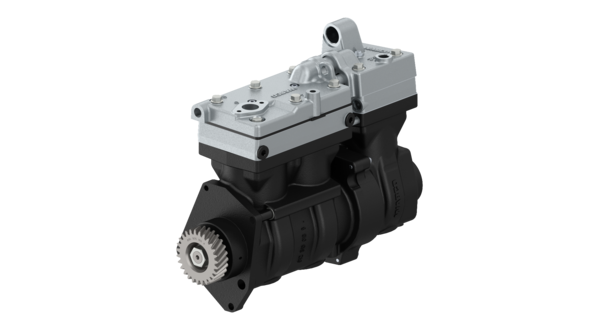

Compresor triple cilindro
Twin-Cyl.Compressor 704cc,flangemounted
Referencia de producto:
9125103030
Precio unitario bruto:
5838.00
Características y ventajas
-
MarcaWABCO Original
-
Tipo de piezaCalidad premium original
-
Especificaciones técnicasEspecificación OE
-
Categoría de productoDispositivo
-
Carrera de pistón56/37 mm
-
Cilindrada (cm3)636/210 cm3
-
Diámetro de pistón85 mm
-
LubricaciónLubrication supplied from engine
-
MontajeAdaptador
-
Presión de funcionamiento máx.12.5 bar
-
RefrigeraciónWater
-
Rosca del cigüeñalM20 x 1.5 LH
-
Rosca del puerto 0Ø 25 mm
-
Rosca del puerto 2M26 x 1.5
-
Rosca del puerto 4M10 x 1.5
-
Rosca del puerto 8.1Ø 4 mm
-
Rosca del puerto 8.2Ø 15.5 mm
-
Rosca del puerto 9.1M16 x 1.5
-
Rosca del puerto 9.2M16 x 1.5
-
TipoTriple Cylinder
-
Velocidad de funcionamiento3000 (1/min)
-
Volumen calculado (dm³)46.2
-
Dimensiones (MM x MM x MM)280 x 330 x 500
-
GTIN04057875274292
-
UPC193133494966
-
peso (kg)32.5
-
peso (lb)71.6502
Reemplaza
-
EVOBUSA4571303815
-
MERCEDES-BENZ4571305015
-
MERCEDES-BENZA4571305015
-
MERCEDES-BENZ4571303815
-
MERCEDES-BENZA4571303815
Doc Type
drawing
Locale
de
Artical Number
9125103010____053_dascheck_b7_page-1---notset
Doc Type
brochure
Locale
es
Artical Number
wabco_reman_solutions_core_return_guidelines
Doc Type
catalog
Locale
es
Artical Number
wabco_reman_solutions_catalogue_2021_web
Doc Type
catalog
Locale
en
Artical Number
wabco_reman_solutions_catalogue_2023_web
Doc Type
market_information
Locale
es
Artical Number
20010
Doc Type
repair_test_instructions
Locale
es
Artical Number
91200095
Servicio y reparación
Listado de repuestos
| 1 | Bloque motor | 1 | ||
| 2 | Crank Shaft | 1 | ||
| 3 | Snap Ring | 1 | ||
| 4 | Adaptador | 1 | ||
| 5 | Tube Set | 1 | 9125109262 | |
| 6 | O-Ring ISO3601-118x3 | 1 | 9125109262 | 8977728574 |
| 7 | Crank Shaft | 1 | ||
| 8 | Bloque motor | 1 | ||
| 9 | Cubierta | 1 | 8950723004 | |
| 10 | Upper part of the connection rod | 1 | ||
| 11 | Connecting Rod, lower part | 1 | ||
| 12 | Tornillo, cab.cilíndrica ISO14580-M6x35 | 10 | 8912019294 | |
| 13 | Tapa | 3 | 8950735894 | |
| 14 | Pistón | 3 | 9120006222 | |
| 15 | Lámina de admisión | 1 | 9125109252 9125109262 | |
| 16 | Cabeza | 2 | 9125109252 | |
| 17 | Casquillo tensor | 4 | 9125109242 9125109252 | |
| 18 | Pasador cilíndrico | 6 | 9125109252 | |
| 19 | Tapa del cilindro | 1 | 9125109252 | |
| 20 | Muelle de compres. Cilínd. | 3 | 9125109242 9125109252 | |
| 21 | Junta tórica | 5 | 9125109242 9125109252 9125109262 | |
| 22 | Pistón | 2 | 9125109252 | |
| 23 | Tapón roscado | 2 | 9125109252 | 8931847154 |
| 24 | Válvula de presión | 3 | 9125109242 9125109252 | 4111515002 |
| 25 | Hexagon head screw ISO4017-M5x18 | 8 | 9125109242 9125109252 | |
| 26 | Junta | 1 | 9125109252 9125109262 | |
| 27 | Plato | 1 | 9125109252 | |
| 28 | Gasket, special type | 1 | 9125109252 9125109262 | |
| 29 | Tapa del cilindro | 1 | 9125109252 | |
| 30 | O-Ring ISO3601-24x2,5 | 2 | 9125109242 9125109252 9125109262 | |
| 31 | Pieza de conexión | 1 | 9125109242 9125109252 9125109262 | |
| 32 | O-Ring ISO3601-15,3x2,4 | 2 | 9125109242 9125109252 9125109262 | |
| 33 | Pieza de conexión | 1 | 9125109242 9125109252 9125109262 | |
| 34 | Connecting Rod upper part | 1 | ||
| 35 | Connceting Rod lower part | 1 | ||
| 36 | Junta | 1 | 9125109242 9125109262 | |
| 37 | Suction leaf | 1 | 9125109242 9125109262 | |
| 38 | Cabeza | 1 | 9125109242 | 9111530504 |
| 39 | Codo | 1 | 9125109242 | |
| 40 | Hexagon nut ISO4161-M5 | 1 | 9125109242 | |
| 41 | Pasador | 2 | 9125109242 9125109242 | 8920135644 |
| 42 | Tornillo | 2 | 9125109242 | |
| 43 | Junta | 1 | 9125109242 9125109262 | |
| 44 | Plato | 1 | 9125109242 | |
| 45 | Plato | 1 | 9125109242 | |
| 46 | Cubierta | 1 | 9125109242 | |
| 47 | Pistón | 1 | 9125109242 | 9120006204 |
| 48 | Tope | 1 | 9125109242 | |
| 49 | Tornillo, cab.cilíndrica ISO14580-M6x60 | 1 | 9125109242 9125109262 | |
| 50 | Tornillo, cabeza hexag., flange | 9 | 9125109242 9125109252 9125109262 | 8912119994 |
| 51 | Cheese head screw ISO14580-M6x50 | 2 | 9125109252 9125109262 | |
| 52 | Tornillo Cabeza Hexagonal | 1 | 9125109252 9125109262 | 8912017014 |
| 53 | Manguito | 1 | ||
| 54 | Engranaje | 1 | 8959051884 | |
| 55 | Tuerca de rueda | 1 | 8103410034 | |
| 56 | Pieza de conexión | 1 | 9125109262 | |
| 57 | Anillo "O" 84x3,3 | 2 | 9125109262 | |
| 58 | Anillo de soporte | 1 | ||
| 59 | Tubería | 1 |
