Unidad de acondicionamiento del aire
Twin-Cyl.Compressor 704cc,flangemounted
Referencia de producto:
9325000870
Precio unitario bruto:
1873.00
Características y ventajas
-
MarcaWABCO
-
Tipo de piezaCalidad premium original
-
Especificaciones técnicasEspecificación OE
-
Categoría de productoDispositivo
-
Caudal nominal variable16.00 - 35.00 (L/min)
-
ComentariosNo MCPV pressure sensor
-
Conexión de la calefacciónKostal M27 x 1
-
MCPV9347141100
-
Presión de apertura 216.9 bar
-
Presión de apertura 226.9 bar
-
Presión de apertura 237 bar
-
Presión de apertura 246.9 bar
-
Presión de cierre dinámica 216.4 bar
-
Presión de cierre dinámica 226.4 bar
-
Presión de cierre dinámica 236.4 bar
-
Presión de cierre dinámica 246.4 bar
-
Presión de corte11 bar
-
Presión de funcionamiento máx.13.0 bar
-
Rango de temperatura-40°C to +65°C
-
Rango operativo0.7 bar
-
Retención0.7 bar
-
Rosca del puerto 1M22 x 1.5
-
Rosca del puerto 21M16 x 1.5
-
Rosca del puerto 22M16 x 1.5
-
Rosca del puerto 23M16 x 1.5
-
Rosca del puerto 24M16 x 1.5
-
Rosca del puerto 4M12 x 1.5
-
Secador aire4324150620
-
SilenciadorSilencer 432 407 015 0
-
Tensión24 V
-
Volumen calculado (dm³)20.0041
-
Dimensiones (MM x MM x MM)328 x 316 x 193
-
GTIN04057875288978
-
UPC193133360391
-
peso (kg)5.494
-
peso (lb)12.112
Doc Type
drawing
Locale
multi
Artical Number
9325000870____005_dascheck_a3_page-1---notset
Servicio y reparación

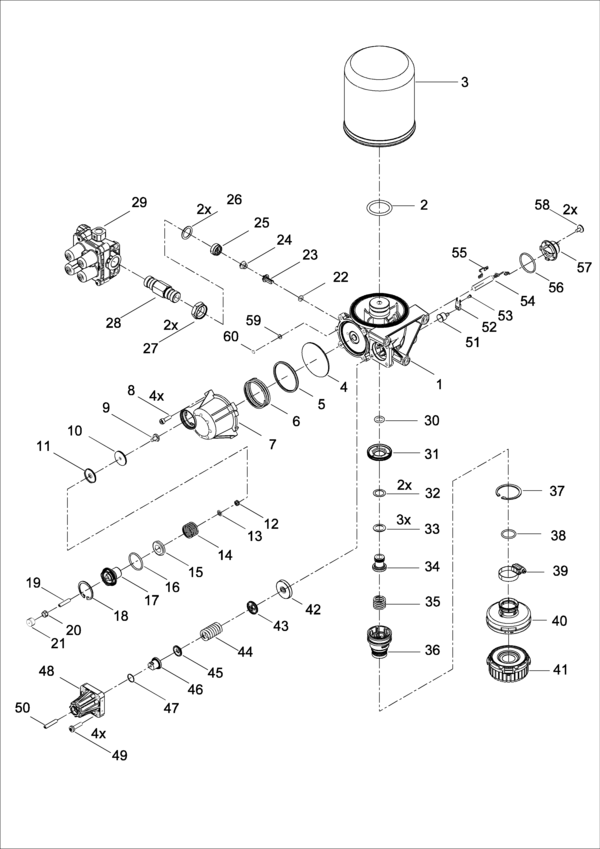

Listado de repuestos
| 1 | Carrocería | 1 | ||
| 2 | Junta tórica ISO3601-33x5 | 1 | 8977887204 | |
| 3 | Cartucho del secador de aire, sistema de aire comprimido | 1 | 4324102442 | |
| 4 | Membrana | 1 | 8971321684 | |
| 5 | Tapa | 1 | ||
| 6 | Cylindrical compression spring | 1 | ||
| 7 | Cubierta | 1 | 4324136514 | |
| 8 | Cheese head screw ISO4762-M6x20 | 4 | ||
| 9 | Cuerpo de válvula | 1 | ||
| 10 | Válvula | 1 | ||
| 11 | Tapa | 1 | ||
| 12 | Resorte de compresión | 1 | 8960419304 | |
| 13 | Tapa | 1 | ||
| 14 | Cylindrical Compression Spring | 1 | ||
| 15 | Tapa | 1 | ||
| 16 | Anillo "O" | 1 | 8977705804 | |
| 17 | Guía | 1 | ||
| 18 | Anillo de Retencion | 1 | 8105180254 | |
| 19 | Hex socket set screw DIN914-M6x30 | 1 | ||
| 20 | Tuerca | 1 | 8915810004 | |
| 21 | Conector | 1 | ||
| 22 | Anillo "O" | 1 | 8970800704 | |
| 23 | Cuerpo de válvula | 1 | 8995069834 | |
| 24 | Resorte | 1 | 8960536014 | |
| 25 | Anillo de asiento de válvula | 1 | 4324101414 | |
| 26 | O-Ring ISO3601-20,2x3,53 | 2 | 8970862304 | |
| 27 | Nut, special type | 2 | ||
| 28 | Pieza de conexión | 1 | ||
| 29 | Válvula cuádruple protección circuito | 1 | 9347141100 | |
| 30 | Anillo "O" | 1 | 8970815614 | |
| 31 | Válvula | 1 | ||
| 32 | Arandela | 2 | 8951090604 | |
| 33 | Arandela | 3 | 8951052734 | |
| 34 | Pistón | 1 | ||
| 35 | Resorte | 1 | 8960496404 | |
| 36 | Botón | 1 | 4324105522 | |
| 37 | Anillo de Retencion | 1 | 8105180544 | |
| 38 | Anillo "O" | 1 | 8970864704 | |
| 39 | Hose clamp DIN3017-AL25-40 | 1 | ||
| 40 | Cup | 1 | ||
| 41 | Botón | 1 | 9325109082 | |
| 42 | Pistón | 1 | 4324109242 | |
| 43 | Cubierta | 1 | 4324109242 | 8950725404 |
| 44 | Resorte | 1 | 8965148704 | |
| 45 | Cubierta | 1 | ||
| 46 | Tuerca de ajuste | 1 | 4324109242 | 9753034304 |
| 47 | Anillo "O" | 1 | 4324109242 | 8970708904 |
| 48 | Cubierta | 1 | 9753036504 | |
| 49 | Tornillo alomado ISO7045-M6x25 | 4 | 8912015704 | |
| 50 | Hex Socket Set Screw DIN914-M6x35 | 1 | 4324109242 | 8102080164 |
| 51 | Kit: Interruptor | 1 | 4324209202 | 8940409402 |
| 52 | Soporte | 1 | 4324209202 | 4324083504 |
| 53 | Tapping screw ISO7049-B2,9x6,5 | 1 | 4324209202 | |
| 54 | Heater 24V | 1 | 4324209202 | |
| 55 | Cable 24V | 1 | 4324209202 | |
| 56 | Anillo "O" | 1 | 4324209202 | 8977829104 |
| 57 | Conexión macho | 1 | 4324209202 | 8941010302 |
| 58 | Tornillo | 2 | 4324209202 | |
| 59 | Junta tórica ISO3601-4,3x2,4 | 1 | 8970803004 | |
| 60 | Filtro | 1 |
