Brake Chamber (Wedge Brakes)
Twin-Cyl.Compressor 704cc,flangemounted
マテリアル番号:
4230700680
定価:
0.00
Features and Benefits
-
ブランドWABCO
-
テクニカルスペックOEスペック
-
製品カテゴリーデバイス
-
クランプバンド145 mm
-
ストローク53.0 mm
-
タイプ12
-
バージョンWithout boot
-
ボルトの長さ25.0 mm
-
ポート30°
-
ポートスレッドM16 x 1.5
-
ポート（上面）M16 x 1.5 JED-152
-
ヨークWithout
-
リターンスプリング力150 N
-
作動タイプWedge
-
作動圧力10.2 bar
-
保管M48 x 2
-
全長213.0 mm
-
出力5050 N
-
出力M5050 N
-
最大作動圧力（bar）10.2 bar
-
温度範囲-40°C to +80°C
-
製品タイププレミアムオリジナル品質
-
計算容量（dm³）5.28
-
GTIN04057875161769
-
寸法 (MM x MM x MM)220 x 160 x 150
-
重量 (kg)2.68
対応品番
-
HYUNDAI59110 6B001
Doc Type
drawing
Locale
multi
Artical Number
4230700690____053_dascheck_a14_page-1---notset
サービスとリペア

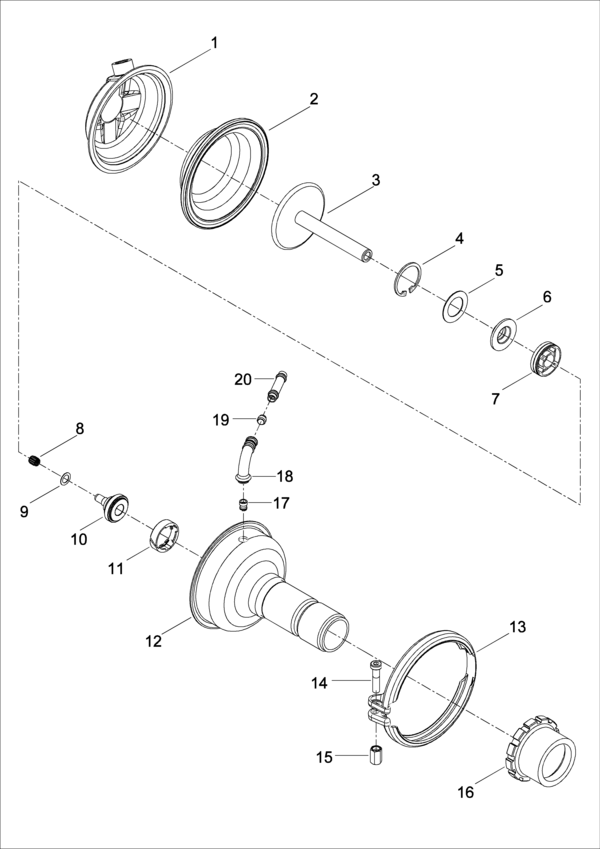

スペアパーツリスト
| 1 | シリンダー | 1 | ||
| 2 | ダイアフラム 180 | 1 | 8971205054 | |
| 3 | ピストン | 1 | ||
| 4 | Retaining ring DIN472-40x1,75 | 1 | 8105180274 | |
| 5 | レース | 1 | 8950956914 | |
| 6 | Cap type gasket | 1 | 8971704912 | |
| 7 | ガイド | 1 | ||
| 8 | Tolerance ring | 1 | ||
| 9 | ワッシャー | 1 | 8951112794 | |
| 10 | プランジャー | 1 | 4253507724 | |
| 11 | ガイドリング | 1 | 8975514314 | |
| 12 | Non pressure chamber | 1 | ||
| 13 | ホースクランプ | 1 | ||
| 14 | Cheese head screw DIN6912-M8x35 | 1 | ||
| 15 | 六角ナット | 1 | 8915002904 | |
| 17 | コネクタ | 1 | ||
| 18 | Hose nozzle | 1 | 8931294174 | |
| 19 | Sintered stainless steel filter | 1 | 8993812844 | |
| 20 | Pipe DIN73378 | 1 | 8939824034 |
