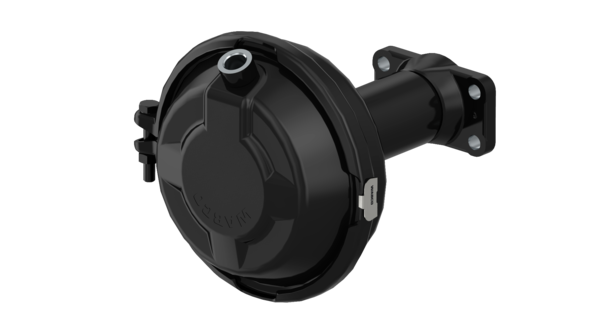

ブレーキチャンバーウェッジ
Twin-Cyl.Compressor 704cc,flangemounted
マテリアル番号:
4230761000
定価:
18000.00
Features and Benefits
-
ブランドWABCO
-
テクニカルスペックOEスペック
-
製品カテゴリーデバイス
-
クランプバンド186 mm
-
クランプバンドの位置-90°
-
ストローク55.0 mm
-
タイプ24
-
バージョンWithout boot
-
ボルトの長さ25.0 mm
-
ポートスレッドRc 3/8" (ISO 7-1)
-
ポート（上面）Rc 3/8" (ISO 7-1)
-
ポート（側面）0°
-
リターンスプリング力150 N
-
作動タイプWedge
-
作動圧力10.2 bar
-
保管4x Ø 10.5 mm
-
全長220.0 mm
-
最大作動圧力（bar）10.2 bar
-
温度範囲-40°C to +80°C
-
穴ピッチ80x36 mm
-
製品タイププレミアムオリジナル品質
-
計算容量（dm³）11.44
-
GTIN04057875408352
-
UPC193133244264
-
寸法 (MM x MM x MM)224 x 226 x 226
-
重量 (kg)4.61
-
重量 (lb)10.16
対応品番
-
HINOS49N0E0043
Doc Type
drawing
Locale
multi
Artical Number
4230761090____053_dascheck_-25_page-1---notset
サービスとリペア
スペアパーツリスト
| 1 | カバー | 1 | ||
| 2 | ダイヤフラム | 1 | 8971205354 | |
| 3 | ピストン | 1 | ||
| 4 | Boot | 1 | ||
| 5 | Retaining ring DIN471-A16x1 | 1 | ||
| 6 | ブッシュ | 1 | ||
| 7 | Tolerance ring | 1 | ||
| 8 | ワッシャー | 1 | 8951112794 | |
| 9 | プランジャー | 1 | 4253507724 | |
| 10 | ガイドリング | 1 | 8975514314 | |
| 11 | Cylinder Cover 24 | 1 | ||
| 12 | クランプリング24 | 1 | 4231063504 | |
| 13 | 六角頭ねじ ISO4017-M8x50 | 1 | 8101263284 | |
| 14 | 六角ナット DIN934-M8 | 1 | 8103041114 |
