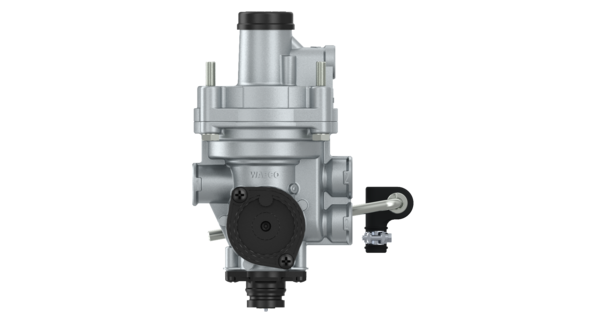

LSV リレー - 機械式
Twin-Cyl.Compressor 704cc,flangemounted
マテリアル番号:
4757100450
定価:
138300.00
Features and Benefits
-
ブランドWABCO
-
テクニカルスペックOEスペック
-
製品カテゴリーデバイス
-
エキゾーストSnap on contour JED - 463
-
タイプMechanical
-
ブレイクポイント0.6 bar
-
ボルト間ピッチ84x84 mm
-
ポート1 スレッドM22 x 1.5 JED-152
-
ポート2 スレッドM22 x 1.5 JED - 152
-
ポート6 スレッドM16 x 1.5 JED - 152
-
作動タイプDynamic
-
作動角-45° to +20°
-
保管4x M8
-
制御率1:8
-
最大作動圧力（bar）10.0 bar
-
温度範囲-40°C to +80°C
-
製品タイププレミアムオリジナル品質
-
計算容量（dm³）3.862
-
GTIN04057875224402
-
UPC193133259794
-
寸法 (MM x MM x MM)229 x 136 x 124
-
重量 (kg)1.708
-
重量 (lb)3.7655
対応品番
-
FUSO (MITSUBISHI)ME737834
Doc Type
drawing
Locale
multi
Artical Number
4757100940_-_653_c_01
サービスとリペア
スペアパーツリスト
| 1 | ボディ | 1 | ||
| 2 | Cylindrical compression spring | 1 | 8965130704 | |
| 3 | ローラー | 1 | 4757101304 | |
| 4 | Plunger | 1 | 4757107704 | |
| 5 | O-Ring ISO3601-4,3x2,4 | 1 | 4757100012 | 8970803004 |
| 6 | O-Ring ISO3601-18,3x2,4 | 1 | 4757100012 | 8970805304 |
| 7 | バルブ | 1 | 4757100012 | 8995058422 |
| 8 | O-Ring ISO3601-49,50x3 | 1 | 4757100012 | 8977726264 |
| 9 | バルブシートリング | 1 | 4757101434 | |
| 10 | Retaining ring DIN472-JV55x2 | 1 | ||
| 11 | Lip seal ring | 1 | 4757100012 | |
| 12 | ピストン | 1 | 4757106284 | |
| 13 | Retaining ring DIN471-A17x1 | 1 | 4757100012 | |
| 14 | レース | 1 | ||
| 15 | Diaphragm 500 | 1 | 4757100012 | |
| 16 | Inlet ring | 1 | ||
| 17 | ピストン | 1 | ||
| 18 | O-Ring ISO3601-27,3x2,4 | 4 | 4757100012 | 8970803704 |
| 19 | バルブ | 2 | 4757100012 | 8995058304 |
| 20 | キャップ | 1 | ||
| 21 | Cylindrical compression spring | 1 | 4757100012 | |
| 22 | キャップ | 1 | 4757100012 | 4757100424 |
| 23 | Retaining Ring DIN472-20x1 | 1 | 4757100012 | 8105180124 |
| 24 | Retaining ring DIN472-17x1 | 1 | 4757100012 | |
| 25 | キャップ | 1 | ||
| 26 | Cylindrical compression spring | 1 | 4757100012 | |
| 27 | Body Upper part | 1 | 4757100174 | |
| 28 | ピストン | 1 | ||
| 29 | Cylindrical compression spring | 1 | 8965116904 | |
| 30 | キャップ | 1 | ||
| 31 | ピストン | 1 | 4757106274 | |
| 32 | Hex socket set screw DIN914-M5x12 | 1 | ||
| 33 | Retaining ring DIN472-33x1,2 | 1 | ||
| 34 | Protection cap | 1 | 8980113504 | |
| 35 | ワッシャー | 1 | 4757100012 | |
| 36 | Torsion spring | 1 | ||
| 37 | Grooved pin DIN1473-4x24 | 1 | 8105050634 | |
| 38 | Shaft Pedal | 1 | 4757106904 | |
| 39 | Eccentric/cam | 1 | 4759000804 | |
| 40 | O-Ring ISO3601-47,29x2,62 | 1 | 4757100012 | 8977868404 |
| 41 | カバー | 1 | ||
| 42 | Screw | 4 | 8912116404 | |
| 43 | Hexagon head screw ISO4017-M8x10 | 1 | 8101260554 | |
| 44 | キャップ | 1 | 8950712314 | |
| 45 | キャップ | 1 | 4757100414 | |
| 46 | クランピングセグメント | 1 | ||
| 47 | Radial Seal | 1 | 4757100012 | 8972080114 |
| 48 | Venting Guide | 1 | 9730022222 | |
| 49 | Hexagon head screw ISO4017-M8x55 | 4 | 8101260714 | |
| 50 | レバー | 1 | ||
| 51 | Splint ISO1234-2x16 | 2 | 4757100012 | |
| 52 | Washer DIN125-1-8.4 | 2 | ||
| 53 | Joint | 1 | 4757100012 | 4333003834 |
| 54 | ホースクランプ | 1 | 4757100012 | 8935104702 |
