Park Release Emergency Valve
Twin-Cyl.Compressor 704cc,flangemounted
マテリアル番号:
9710029130
定価:
0.00
Features and Benefits
-
ブランドWABCO
-
テクニカルスペックOEスペック
-
製品カテゴリーデバイス
-
カラーBlack/Red
-
バージョンWithout test connection
-
ポート21 スレッドFitting Ø 8 x 1 (893 800 001 2)
-
ポート22 スレッドFitting Ø 10 x 1 (893 800 009 2)
-
ポート6 スレッドFitting Ø 8 x 1 (893 800 001 2)
-
ポートスレッド 1-1Fitting Ø 10 x 1 (893 800 009 2)
-
ポートスレッド 1-2Fitting Ø 10 x 1 (893 800 009 2)
-
備考Without plate
-
最大作動圧力（bar）10.0 bar
-
温度範囲-40°C to +65°C
-
製品タイププレミアムオリジナル品質
-
計算容量（dm³）4.9232
-
GTIN04057875301752
-
UPC193133375562
-
寸法 (MM x MM x MM)174 x 172 x 164.5
-
重量 (kg)1.725
-
重量 (lb)3.803
対応品番
-
KRONE515008380
Doc Type
drawing
Locale
multi
Artical Number
9710029090____053_dascheck_l9_page-1---notset
Doc Type
catalog
Locale
en
Artical Number
81500343
サービスとリペア

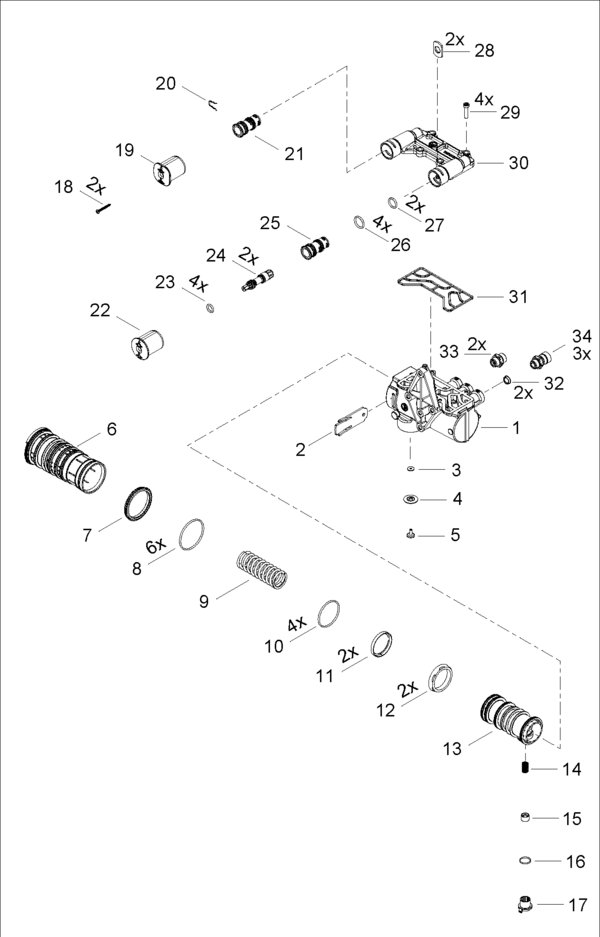

スペアパーツリスト
| 1 | ボディ | 1 | ||
| 2 | Bracket Plate | 1 | ||
| 3 | ワッシャー | 1 | ||
| 4 | Valve Washer | 1 | 8970179604 | |
| 5 | パイプリベット | 1 | ||
| 6 | スリーブ | 1 | ||
| 7 | Lip Seal | 1 | 9710029262 9710029262 | |
| 8 | O-Ring, statical | 6 | 9710029262 9710029262 | |
| 9 | Cylindrical Compression Spring | 1 | 9710029262 9710029262 | |
| 10 | O-Ring ISO3601-47x2,5 | 4 | 9710029262 9710029262 | 8970706804 |
| 11 | Back-up Ring | 2 | 9710029262 9710029262 | 8996051704 |
| 12 | Lip seal ring | 2 | 9710029262 9710029262 | 8971563404 |
| 13 | ピストン | 1 | ||
| 14 | Compression Spring | 1 | 9710029262 9710029262 | |
| 15 | バルブ | 1 | 9710029262 9710029262 | 9710075032 |
| 16 | O-Ring ISO3601-17x1,5 | 1 | 9710029262 9710029262 | |
| 17 | バルブシートリング | 1 | 9710029262 9710029262 | |
| 18 | Screw | 2 | 9710029232 9710029242 | |
| 19 | Push button | 1 | 9710029232 | |
| 20 | Circlip | 1 | 9710029262 | |
| 21 | スリーブ | 1 | 9710029262 | |
| 22 | Push button | 1 | 9710029242 | |
| 23 | O-Ring ISO3601-10,5x2,7 | 4 | ||
| 24 | ピストン | 2 | 9710029262 | |
| 25 | スリーブ | 1 | ||
| 26 | O-Ring ISO3601-18,72x2,62 | 4 | 9710029262 | 8970861504 |
| 27 | O-Ring ISO3601-15,55x2,62 | 2 | 9710029262 | 8970862004 |
| 28 | Sheet Cover | 2 | 9710029232 9710029242 | |
| 29 | Cheese head screw ISO14580-M6x25 | 4 | 9710029262 9710029262 | |
| 30 | ボディ | 1 | ||
| 31 | Gasket | 1 | 9710029262 9710029262 | |
| 32 | ストレーナー | 2 | 9710029262 | 8993602604 |
| 33 | ねじ込み継手 | 2 | 8938000012 | |
| 34 | ねじ込み継手 | 3 | 8938000092 |
