Trailer Control Valve, EBS
Twin-Cyl.Compressor 704cc,flangemounted
Numer części:
4802040320
Cena jednostkowa brutto:
701.00
Cechy i zalety
-
MarkaWABCO
-
Typ częściNajwyższa oryginalna jakość
-
Specyfikacja TechnicznaSpecyfikacja OE
-
Kategoria produktuUrządzenie
-
Dostarczane ciśnienie8.5 bar
-
Gwint portu 11M22 x 1.5 JED - 388-4
-
Gwint portu 21M22 x 1.5 JED - 388-4
-
Gwint portu 22M22 x 1.5 JED - 388-4
-
Gwint portu 3Integrated Silencer
-
Gwint portu 42M16 x 1.5 JED-388-4
-
Gwint portu 43M16 x 1.5 JED-388-4
-
Klasa ochronyIP 6K6K, IP 6K9K
-
Maks. ciśnienie robocze8.5 bar
-
Napięcie24 V
-
Natężenie znamionowe5 A
-
Odległość między śrubami80x80 mm
-
Połączenie elektryczneHDSCS connector Code
-
Wyliczona objętość (dm³)4.9405
-
Zakres temperatur-40°C to +80°C
-
Łożyskowanie3x M8
-
Ciężar (kg)2.341
-
GTIN04057875229643
-
UPC193133407003
-
Wymiary ( MM x MM x MM)172 x 167 x 172
-
Ciężar (lb)5.161
Zastępuje
-
DAEWOOP34544 04300
-
FUSO (MITSUBISHI)ML252149
-
HYUNDAI59710 7R000
-
ISUZU8982320390
-
UD TRUCKS45289NA01A
Doc Type
drawing
Locale
multi
Artical Number
4802040320____005_dascheck_c2_page-1---notset
Doc Type
system_description
Locale
en
Artical Number
81502083
Serwis i naprawa

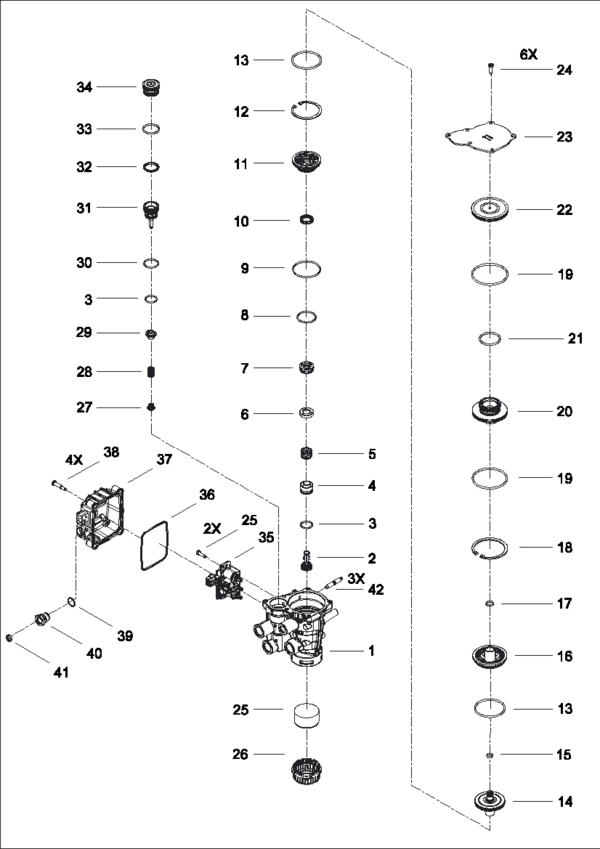

Lista części zamiennych
| 1 | Nadwozie | 1 | ||
| 2 | Dysza | 1 | ||
| 3 | O-ring | 2 | 4802049222 | |
| 4 | Prowadzenie | 1 | 4802049222 | 9730111504 |
| 5 | Cylindrical Compression Spring | 1 | 4802049222 | 8965168154 |
| 6 | Pokrywa | 1 | 4802049222 | |
| 7 | Valve body | 2 | 4802049222 | |
| 8 | O-Ring ISO3601-37,77x2,62 | 1 | 4802049222 | 8977862704 |
| 9 | O-Ring ISO3601-56,82x2,62 | 1 | 4802049222 | |
| 10 | Uszczelka krawędziowa | 1 | 4802049222 | |
| 11 | Płytka zaworów | 1 | ||
| 12 | Retaining ring DIN472-63x2 | 1 | 4802049222 | |
| 13 | O-Ring ISO3601-56,75x3,53 | 1 | 4802049222 | 8970865104 |
| 14 | Tłok | 1 | ||
| 15 | O-Ring ISO3601-8,9x2,7 | 1 | 4802049222 | |
| 16 | Prowadzenie | 1 | 4802049222 | |
| 17 | O-Ring ISO3601-13x2,5 | 2 | 4802049222 | 8970812804 |
| 18 | Retaining ring DIN472-75x2,5 | 1 | 4802049222 | |
| 19 | O-Ring ISO3601-70x3,5 | 2 | 4802049222 | |
| 20 | Tłok | 1 | 4802049222 | |
| 21 | O-Ring ISO3601-37,7x3,53 | 3 | 4802049222 | 8970862904 |
| 22 | Prowadzenie | 1 | ||
| 23 | Pokrywa | 2 | ||
| 24 | Śruba z paraboliczną głowicą | 1 | 4802049222 | |
| 25 | Filtr | 1 | ||
| 26 | dno | 1 | ||
| 27 | Spring guide | 1 | ||
| 28 | Cylindrical compression spring | 8 | ||
| 29 | Valve Cone | 1 | ||
| 30 | O-ring | 1 | ||
| 31 | Tłok | 1 | ||
| 32 | Uszczelka krawędziowa | 1 | ||
| 33 | O-Ring ISO3601-29,2x3 | 1 | 8970800604 | |
| 34 | Pokrywa | 1 | ||
| 35 | Coil-Sensor Unit | 1 | ||
| 36 | O-Ring, statical | 1 | ||
| 37 | Pokrywa | 1 | ||
| 38 | Screw, special type | 1 | ||
| 39 | O-Ring ISO3601-17x2 | 1 | ||
| 40 | Tuleja | 1 | ||
| 41 | Sitko | 1 | 8993602604 | |
| 42 | Stud Bolt | 4 |
