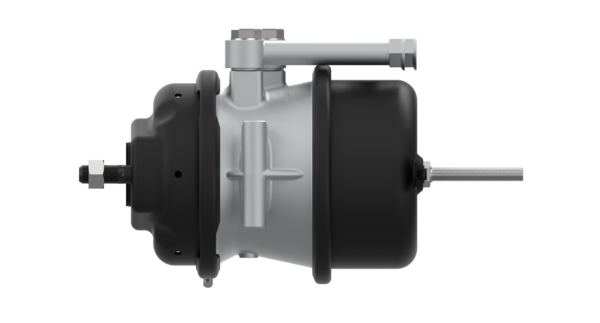

Double-Diaphragm Tristop Type 20/24
Twin-Cyl.Compressor 704cc,flangemounted
Ürün Numarası:
9253801040
Brüt Birim Fiyat:
316.00
Özellikler ve avantajlar
-
MarkaWABCO
-
Parça tipiYüksek kalitede orijinal
-
Teknik ÖzelliklerOE özellikleri
-
Bırakma basıncı5.1 bar
-
Cıvata dişleriM16 x 1.5
-
Cıvata uzunlukları43.0 mm
-
Cıvatalar arasındaki mesafe120.6 mm
-
Dönüş yay gücü200 N
-
Germe bandıØ 178 mm
-
Hesaplanan Hacim (dm³)16.606
-
Kelepçe bandı pozisyonu-135°
-
Maks. çalışma basıncı10.5/8.5 bar
-
Müşteri DeğeriCihaz
-
Port AçısıPosition Side port 90°
-
Port dişi 11M16 x 1.5
-
Port dişi 12M16 x 1.5
-
Strok64/64 mm
-
Sıcaklık aralığı-40°C to +80°C
-
Toplam uzunluk329.5 mm
-
Uzunluk240.5 mm
-
VersiyonWithout boot
-
Yapı tarzı20/24
-
Çalışma tipiDisk
-
Çap184.0 mm
-
İtme çubuğu dişiBall R8
-
İtme çubuğu uzunluğu15 mm
-
Ağırlık (kg)7.4
-
Boyutlar (MM x MM x MM)380 x 230 x 190
-
GTIN04057875278382
-
UPC193133349136
-
Ağırlık (lb)16
Doc Type
drawing
Locale
multi
Artical Number
9253801040____005_dascheck_d4_page-1---notset
Doc Type
certificate
Locale
multilingu
Artical Number
bc_0123.0_disc_2024ddsb_stroke_64mm
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml
Servis & Tamir
Yedek Parça Listesi
| 1 | Silindir | 1 | ||
| 2 | Somun | 1 | 9253840182 | |
| 3 | Washer 14x35x3 | 1 | 9253840182 | |
| 4 | Muhafaza | 1 | ||
| 5 | Yay halkası | 1 | ||
| 6 | Sealing Piece | 1 | ||
| 7 | Barrel Spring | 1 | ||
| 8 | Pim/saplama | 1 | 9253840182 | |
| 9 | Yay kılavuzu | 1 | ||
| 10 | Membran | 1 | ||
| 11 | Flanş | 1 | ||
| 13 | Uzatma | 1 | 9253800502 | |
| 14 | Kılavuz | 1 | ||
| 15 | Oluklu halka | 1 | ||
| 16 | İtici çubuklar | 1 | ||
| 17 | Diaphragm 90 | 1 | 8971205254 | |
| 18 | Piston | 1 | ||
| 19 | Hortum kelepçesi | 1 | 4231053504 | |
| 20 | Hexagon Head Screw ISO 4017 M8x50 | 1 | ||
| 21 | Hexagon Nut ISO4032 M8 | 1 | ||
| 22 | Yay kılavuzu | 1 | ||
| 23 | Keçe yatağı | 1 | ||
| 24 | Rondela | 1 | ||
| 25 | Keçe yatağı | 1 | ||
| 26 | Koruma kılıfı | 1 | ||
| 27 | Compression Spring | 1 | 8960801694 | |
| 28 | Baskı parçası | 1 | ||
| 29 | Silindir kapağı | 1 | ||
| 30 | Altı köşeli somun | 1 | ||
| 31 | Dust Plug | 1 | 9253840182 9253840192 |
