Lösungen für die pneumatische Bremssteuerung
Membranzylinder (Scheibenbremse)
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
4231047110
Bruttopreis/Einheit:
299.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Schrauben120.6 mm
-
Anschluss (seitlich)M22 x 1.5
-
Berechnetes Volumen (dm³)4.4162
-
BetriebsartScheibe
-
Betriebsdruck10.0 bar
-
Gesamtlänge117.0 mm
-
Gewinde AnschlüsseM22 x 1.5
-
Gewinde DruckstangeBall R8
-
Hub73.0 mm
-
Kraftabgabe8900 N
-
Kraftabgabe M8900 N
-
Länge Druckstange20 mm
-
Max. Betriebsdruck10.0 bar
-
Position Spannband180°
-
Rückstellkraft200 N
-
SchraubengewindeM16 x 1.5
-
Schraubenlängen38.0 mm
-
Spannband166 mm
-
Temperaturbereich-40°C to +80°C
-
Typ16
-
VersionOhne Faltenbalg
-
Winkel Anschluss-90°
-
GTIN04057875162742
-
Gewicht (kg)3.03
-
Maße (MM x MM x MM)187 x 164 x 144
-
UPC193133245889
-
Gewicht (lb)6.68
entspricht OE Nummer
-
MAN81511016423
-
NEOPLAN81511016423
Doc Type
drawing
Locale
multi
Artical Number
4231047190_-_653_b_01
Service und Reparatur

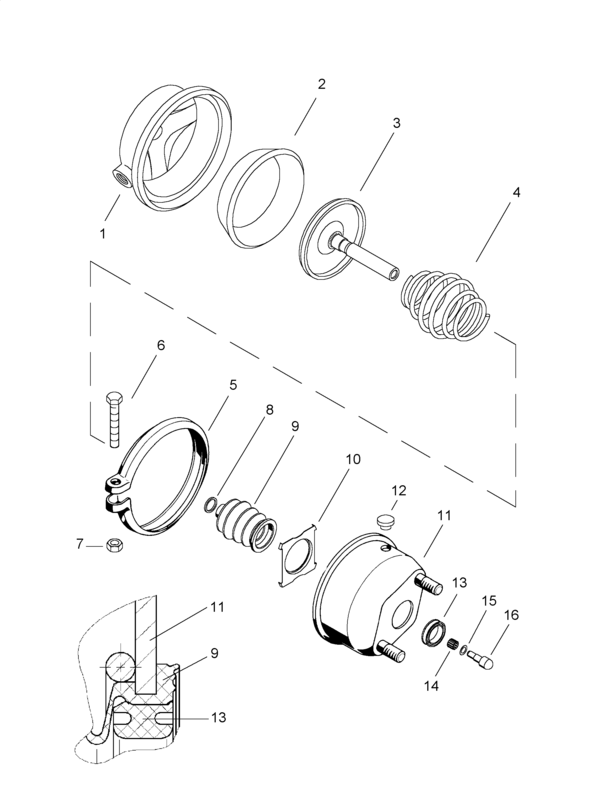

Liste der Ersatzteile
| 1 | Zylinder | 1 | ||
| 2 | Membran | 1 | 4231040032 | 8971205164 |
| 3 | Kolben | 1 | ||
| 4 | Druckfeder | 1 | ||
| 5 | Schlauchschelle | 1 | 4231043514 | |
| 6 | Sechskantschraube ISO4017-M8x50 | 1 | ||
| 7 | Sechskantmutter DIN934-M8 | 1 | 8103040174 | |
| 8 | Laufring | 1 | 4231040032 | |
| 9 | Schutzhülle | 1 | 4231040032 | |
| 10 | Flansch | 1 | ||
| 11 | Kolben | 1 | ||
| 12 | Stecker | 3 | 4230060404 | |
| 13 | Laufring | 1 | ||
| 14 | Tolerance ring | 1 | 4231040032 | |
| 15 | Unterlegscheibe | 0 | 8951112794 | |
| 16 | Druckplatte | 1 |
