Lösungen für die pneumatische Bremssteuerung

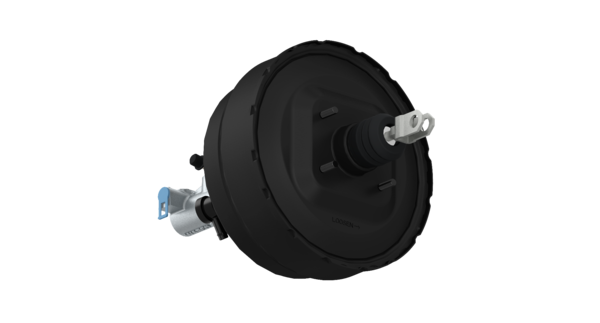

Vakuum-Bremskraftverstärker & Tandem Master Cylinder
Vehicle application (India): Swaraj Mazda
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
4624001000
Bruttopreis/Einheit:
0.00
Vehicle application (India): Swaraj Mazda
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Berechnetes Volumen (dm³)23.86
-
GTIN04057875456995
-
Gewicht (kg)5.2
-
Maße (MM x MM x MM)388 x 248 x 248
-
UPC193133505822
-
Gewicht (lb)11.46
Doc Type
drawing
Locale
en
Artical Number
4624001000____005_dascheck_b11_page-1---notset
Service und Reparatur
Liste der Ersatzteile
| 1 | Frontblende | 1 | ||
| 2 | Diaphragm Disc | 1 | ||
| 3 | Membran | 1 | ||
| 4 | Niederhalter | 1 | 100472510 | |
| 5 | SPERICAL END PIECE | 1 | ||
| 6 | Druckfeder | 1 | ||
| 7 | Spring Seat | 1 | ||
| 8 | Stößelstange | 1 | ||
| 9 | Rubber Reaction Disc | 1 | ||
| 10 | O-Ring, dynamisch | 1 | ||
| 11 | Buchse | 1 | ||
| 12 | Valve Body (Machining) | 1 | ||
| 13 | Schlüssel | 1 | 100472540 | |
| 14 | Seal Retainer | 1 | ||
| 15 | Dichtung | 1 | ||
| 16 | Abdeckung | 1 | ||
| 17 | Distanzscheibe | 1 | ||
| 18 | Diaphragm Disc | 1 | 100473620 | |
| 19 | Membran | 1 | 100473640 | |
| 20 | Niederhalter | 1 | 100472500 | |
| 21 | Key Retainer | 1 | ||
| 22 | Niederhalter | 1 | ||
| 23 | Lager | 1 | ||
| 24 | Dichtung | 1 | ||
| 25 | Operating Rod Sub Assy. | 1 | ||
| 26 | Filter | 1 | ||
| 27 | Filter | 1 | ||
| 28 | Niederhalter | 1 | ||
| 29 | Rear Housing Sub-Assy | 1 | ||
| 30 | Balg | 1 | ||
| 31 | Sechskantmutter | 1 | ||
| 32 | Gabel | 1 | ||
| 33 | Rubber Grommet | 1 | 100470310 | |
| 34 | Non Return Valve Assembly | 1 | 100460210 | |
| 35 | 1 | |||
| 36 | Sicherungsmutter | 4 |
