ALB-Relé
Twin-Cyl.Compressor 704cc,flangemounted
Referencia de producto:
4757110970
Precio unitario bruto:
1181.00
Características y ventajas
-
MarcaWABCO
-
Tipo de piezaCalidad premium original
-
Especificaciones técnicasEspecificación OE
-
Categoría de productoDispositivo
-
Apoyo/suspensión4x M8
-
Distancia entre pernos84x84 mm
-
EscapeSnap-on contour JED - 463
-
Presión de entrada10.0 bar
-
Presión de funcionamiento máx.10.0 bar
-
Presión de mando13 bar
-
Punto de interrupción0.5 bar
-
Rango de ajuste0.45 to 5.0 bar
-
Rango de temperatura-40°C to +80°C
-
Rango operativo0.45 to 5.0 bar
-
Rosca del puerto 1M22 x 1.5 JED-388
-
Rosca del puerto 2M22 x 1.5 JED - 152
-
Rosca del puerto 4M16 x 1.5 JED - 388
-
Rosca del puerto 41M16 x 1.5 JED-388
-
Rosca del puerto 42M16 x 1.5 JED-388
-
TipoPneumatic
-
Tipo de funcionamientoVálvula de relé
-
Volumen calculado (dm³)8.331
-
Índice de regulación1:8
-
Dimensiones (MM x MM x MM)306 x 225 x 121
-
GTIN04057875225317
-
UPC193133314684
-
peso (kg)1.902
-
peso (lb)4.1932
Reemplaza
-
DAF1524861
-
MAN81521616354
-
MAN81521616356
-
MAN81521616361
-
MAN81521619356
-
NEOPLAN81521616356
Servicio y reparación

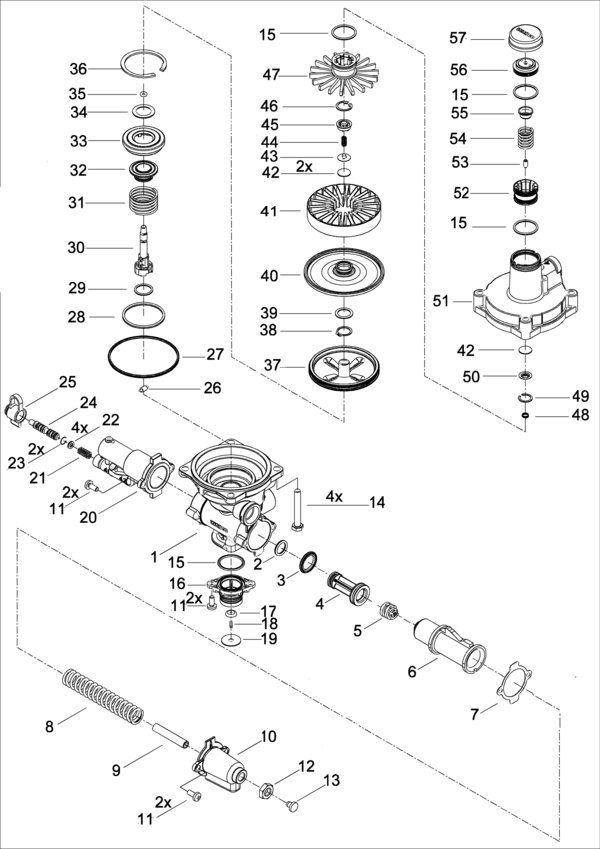

Listado de repuestos
| 1 | Carrocería | 1 | ||
| 2 | Anillo "O" | 1 | 4757110002 | 8970811604 |
| 3 | Junta | 1 | 4757110002 | 8970950204 |
| 4 | Pistón | 1 | 4757116214 | |
| 5 | Elemento de sujeción | 1 | 8953703704 | |
| 6 | Cámara | 1 | 4757110804 | |
| 7 | Junta | 1 | 4757110002 | 4757111404 |
| 8 | Cylindrical Compression Spring | 1 | 8965123604 | |
| 9 | Pasador tipo banjo | 1 | 8913008814 | |
| 10 | Cubierta | 1 | 4757116534 | |
| 11 | Tornillo | 6 | 8912116404 | |
| 12 | Hexagon thin nut DIN439-2-BM12 | 1 | ||
| 13 | Enchufe de protección | 1 | 4757110002 | 8980121594 |
| 14 | Tornillo | 4 | 8101260714 | |
| 15 | Anillo "O" | 4 | 4757110002 | 8970803704 |
| 16 | Venting Guide | 1 | 9730022224 | |
| 17 | Tapa | 1 | 8950720304 | |
| 18 | Remache tubular | 1 | ||
| 19 | Protector | 1 | 4757110002 | 8970179604 |
| 20 | Cilindro | 1 | ||
| 21 | Resorte | 1 | 4757110002 | 8965140104 |
| 22 | Anillo "O" | 4 | 4757110002 | 8970800804 |
| 23 | Remache tubular | 2 | 8105400014 | |
| 24 | Deslizadera | 1 | 4757118014 | |
| 25 | Protector | 1 | 8977539404 | |
| 26 | Rodillo | 1 | 4757101304 | |
| 27 | Junta labiada | 1 | 4757110002 | |
| 28 | Anillo "O" | 1 | 4757110002 | 8977726264 |
| 29 | Anillo "O" | 1 | 4757110002 | 8970805304 |
| 30 | Vástago | 1 | 4757107704 | |
| 31 | Resorte | 1 | 8965130704 | |
| 32 | Válvula | 1 | 4757110002 | 8995058424 |
| 33 | Anillo de asiento de válvula | 1 | 4757101434 | |
| 34 | Válvula | 1 | 4757110002 | 8995058422 |
| 35 | Junta tórica ISO3601-4,3x2,4 | 1 | 4757110002 | 8970803004 |
| 36 | Retaining ring DIN472-JV55x2 | 1 | ||
| 37 | Pistón | 1 | 4757106284 | |
| 38 | Retaining ring DIN471-A17x1 | 1 | 4757110002 | |
| 39 | Anillo de rodadura | 1 | ||
| 40 | Diaphragm 500 | 1 | 4757110002 | |
| 41 | Anillo de entrada | 1 | ||
| 42 | Válvula | 2 | 4757110002 | 8995058304 |
| 43 | Tapa | 1 | ||
| 44 | Cylindrical compression spring | 1 | ||
| 45 | Tapa | 1 | 4757110002 | 4757100424 |
| 46 | Anillo de Retencion | 1 | 4757110002 | 8105180124 |
| 47 | Pistón | 1 | ||
| 48 | Cylindrical compression spring | 1 | 4757110002 | |
| 49 | Retaining ring DIN472-17x1 | 1 | 4757110002 | |
| 50 | Tapa | 1 | ||
| 51 | Carrocería | 1 | 4757100154 | |
| 52 | Pistón | 1 | ||
| 53 | Hex socket set screw DIN914-M5x12 | 1 | ||
| 54 | Resorte | 1 | 8965116904 | |
| 55 | Tapa | 1 | ||
| 56 | Pistón | 1 | 4757106274 | |
| 57 | Protector | 1 | 8980113504 |
