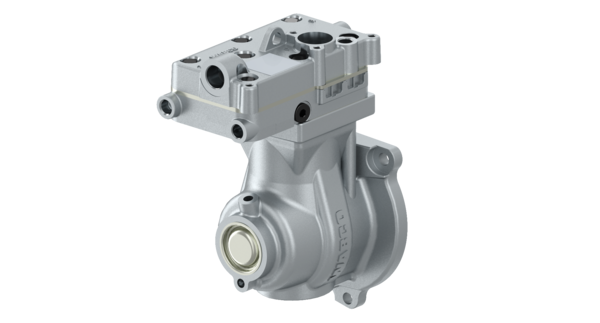

Compresor monocilindrico 318cc
Twin-Cyl.Compressor 704cc,flangemounted
Referencia de producto:
9121420010
Precio unitario bruto:
0.00
Características y ventajas
-
MarcaWABCO
-
Tipo de piezaCalidad premium original
-
Especificaciones técnicasEspecificación OE
-
Categoría de productoDispositivo
-
Apoyo/suspensiónAdaptador
-
Carrera56.0 mm
-
Carrera de pistón56 mm
-
Cilindrada (cm3)318 cm3
-
Diámetro de pistón85.0 mm
-
LubricaciónLubrication supplied from engine
-
Presión de funcionamiento máx.14.0 bar
-
Rango de temperatura-40°C to +80°C
-
RefrigeraciónWater
-
Rosca del cigüeñalM20 x 1.5
-
Rosca del puerto 0Ø 34.9 mm
-
Rosca del puerto 2M26 x 1.5
-
Rosca del puerto 4M16 x 1.5
-
Rosca del puerto 8.1M12 x 1.5
-
Rosca del puerto 8.2Open
-
Rosca del puerto 9.1M16 x 1.5
-
Rosca del puerto 9.2M16 x 1.5
-
TipoSingle cylinder
-
Velocidad de funcionamiento3000 (1/min)
-
Volumen calculado (dm³)0
-
GTIN04057875274162
-
UPC193133343790
-
peso (kg)16.134
-
peso (lb)35.5693
Doc Type
drawing
Locale
de
Artical Number
9121420010____005_dascheck_-4_page-1---notset
Doc Type
repair_test_instructions
Locale
es
Artical Number
91200095
Servicio y reparación
Listado de repuestos
| 1 | Bloque motor | 1 | ||
| 2 | Kit: Plato de la válvula | 1 | 9121129212 | 9121129202 |
| 2 | Tapa | 1 | 9121129212 | 8950735894 |
| 3 | Adaptador | 1 | 9121129212 | |
| 4 | Snap Ring | 1 | 9121129212 | |
| 5 | Tuerca | 1 | 8103410014 | |
| 6 | Cigüeñal | 1 | 9121129212 | |
| 7 | Kit: Plato de la válvula | 1 | 9121129202 | |
| 7 | Cubierta | 1 | 8950723004 | |
| 8 | Tornillo, cab.cilíndrica ISO14580-M6x35 | 2 | 9125189242 9121129212 | 8912019294 |
| 8 | Biela | 1 | 9125189242 9121129212 | 9125607302 |
| 10 | Pistón | 1 | 9125189242 | 9120006222 |
| 11 | Junta | 1 | 4123520042 4123520042 | |
| 11 | Culata | 1 | 4123520042 4123520042 | |
| 11 | Kit: Plato de la válvula | 1 | 4123520042 4123520042 | 9121129202 |
| 11 | Kit: Culata | 1 | 4123520042 4123520042 | 4123529202 |
| 12 | Pasador | 1 | 8920135644 | |
| 13 | Tubo corredizo | 1 | 4123520042 | 4123520504 |
| 14 | Tapa del cilindro | 1 | ||
| 15 | Hexagon head screw ISO4017-M5x18 | 2 | ||
| 16 | Válvula de presión | 1 | 4111515002 | |
| 17 | Hexagon nut ISO4161-M5 | 2 | ||
| 18 | Junta | 1 | 4123520042 4123520042 | |
| 19 | Lámina | 1 | 4123520042 4123520042 | |
| 20 | Junta | 1 | 4123520042 4123520042 | |
| 21 | Tapa del cilindro | 1 | ||
| 22 | Kit: Plato de la válvula | 4 | 4123520042 4123520042 | 9121129202 |
| 22 | Hexagon Flange Bolt | 4 | 4123520042 4123520042 | |
| 23 | Tornillo, cabeza hexag., flange | 4 | 4123520042 4123520042 | 8912119994 |
| 23 | Kit: Culata | 4 | 4123520042 4123520042 | 4123529202 |
| 23 | Kit: Plato de la válvula | 4 | 4123520042 4123520042 | 9121129202 |
