Geberzylinder Kupplung
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
4700530960
Bruttopreis/Einheit:
0.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Berechnetes Volumen (dm³)2.462
-
Gewinde Anschluss 2M14 x 1.5
-
Gewinde DruckstangeM10 x 1.5
-
Hub36.0 mm
-
LagerungM8 x 1.25
-
Max. Betriebsdruck120.0 bar
-
Temperaturbereich-40°C to +80°C
-
ÖleinlassDOT 3, DOT 4, SAE J 1703
-
GTIN04057875601395
-
Gewicht (kg)0.627
-
Maße (MM x MM x MM)256 x 163 x 59
-
UPC193133310020
-
Gewicht (lb)1.382
Doc Type
drawing
Locale
en
Artical Number
4700530960____005_dascheck_a7_page-1---notset

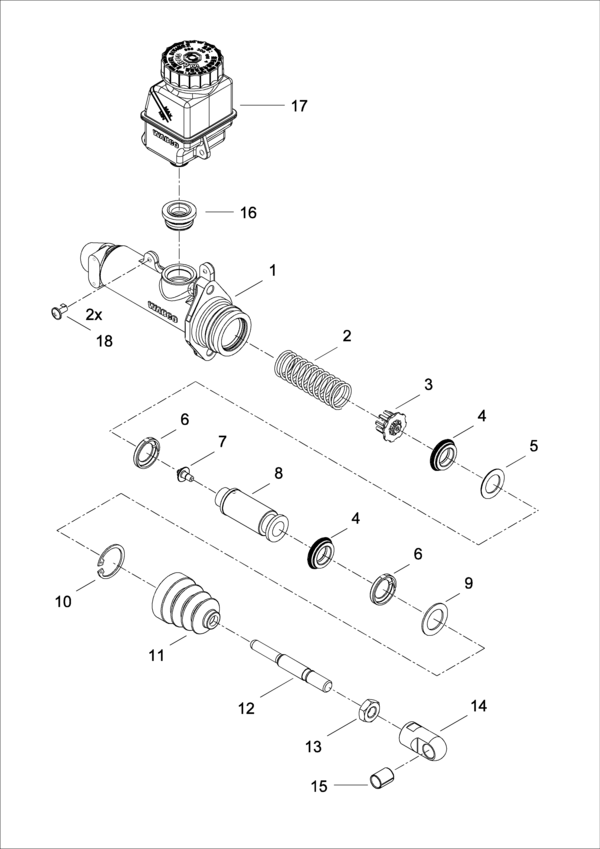

Service und Reparatur
Liste der Ersatzteile
| 1 | Zylinder mchining | 1 | ||
| 2 | Druckfeder | 1 | ||
| 3 | Federführung | 1 | ||
| 4 | Dichtlippe | 2 | ||
| 5 | Unterlegscheibe | 1 | ||
| 6 | Hanger | 2 | ||
| 7 | Ventile | 1 | ||
| 8 | Kolben | 1 | ||
| 9 | Unterlegscheibe | 1 | ||
| 10 | Sicherungsring DIN472-28x1,2 | 1 | ||
| 11 | Schutzhülle | 1 | ||
| 12 | Stange | 1 | ||
| 13 | Sicherungsmutter | 1 | ||
| 14 | Gabelstueck | 1 | ||
| 15 | Buchse | 1 | ||
| 16 | Dichtung | 1 | ||
| 17 | Ölbehälter | 1 | ||
| 18 | Linsenschraube | 2 |
