Lösungen für die pneumatische Bremssteuerung

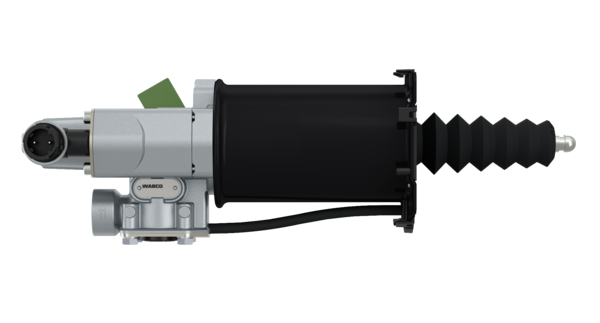

Servokupplung
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
9700514580
Bruttopreis/Einheit:
1242.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Bohrungen110 mm
-
Berechnetes Volumen (dm³)4.7453
-
Elektrische VerbindungBayonet DIN 72585 - A1 - 2.1 - SN K2
-
Gewinde Anschluss 1-4M14 x 1.5
-
Gewinde Anschluss 11M22 x 1.5 JED - 388
-
Gewinde Anschluss 31Entlüftung
-
Gewinde Anschluss 32Ø 8.0 mm
-
Gewinde DruckstangeBall Ø 12.0 mm
-
Hub85.0 mm
-
Lagerung4x Ø 9.0 mm
-
Länge373 mm
-
Max. Betriebsdruck10.0 bar
-
MittelMineral oil
-
Spannung12 V
-
Temperaturbereich-40°C to +80°C
-
Wichtiger HinweisBitte befolgen Sie die Installationsanweisungen des Fahrzeugherstellers
-
GTIN04057875300342
-
Gewicht (kg)2.182
-
Maße (MM x MM x MM)375 x 111 x 114
-
UPC193133374039
-
Gewicht (lb)4.8105
entspricht OE Nummer
-
MAN81307256114
-
MAN81307256110
-
NEOPLAN81307256114
Doc Type
drawing
Locale
multi
Artical Number
9700514580____005_dascheck_a7_page-1---notset
Service und Reparatur
Liste der Ersatzteile
| 1 | Hydraulisches Gehaeuse | 1 | ||
| 2 | Federring | 1 | 9700519772 | |
| 3 | Stecker | 1 | 9709010414 | |
| 4 | Nutring | 1 | 9700519772 | 8971616254 |
| 5 | Kolben | 1 | 9709036204 | |
| 6 | O-Ring ISO3601-18x2 | 2 | 9700519772 9700519862 | 8970815204 |
| 7 | Patrone | 1 | 9700515994 | |
| 8 | Ventil | 1 | 9700519772 | |
| 9 | Nutring | 1 | 9700519772 | |
| 10 | Cylindrical compression spring | 1 | 9700519772 | |
| 11 | Cylindrical compression spring | 1 | 9700519772 | |
| 12 | Ventilführung | 1 | ||
| 13 | Ventil | 1 | 9700519772 | |
| 14 | Mech. Federung, ALB-Anh.-Bremsventi | 1 | 9700519772 | |
| 15 | Platte/Teller | 1 | 9700511074 | |
| 16 | Sechskantschraube DIN6902-M6x20 | 8 | ||
| 17 | Nutring | 1 | 9700519772 | |
| 18 | Nutring | 1 | 9700519772 | |
| 19 | O-Ring ISO3601-59x2,5 | 1 | ||
| 20 | Führung | 1 | 9700519772 | |
| 21 | Nutring | 1 | 9700519772 | 8971616244 |
| 22 | O-Ring ISO3601-33,3x2,4 | 1 | 9700519772 | 8970808804 |
| 23 | O-Ring ISO3601-25x5 | 1 | 9700519772 | |
| 24 | Karosserie | 1 | ||
| 25 | Rohrleitung | 1 | ||
| 26 | Cylindrical Compression Spring | 1 | 9700519772 | |
| 27 | Führungsring | 1 | 9700519772 | |
| 28 | U-Ring | 1 | 9700519772 | |
| 29 | Haltering | 1 | 9700512614 | |
| 30 | Kolben | 1 | 9709046272 | |
| 31 | Magnet, Einzelteil | 1 | 4411005242 | |
| 32 | Haltering | 1 | 9700519772 | |
| 33 | Stange | 1 | 9709087344 | |
| 34 | O-Ring ISO3601-21,95x1,78 | 1 | 9700519772 | |
| 35 | Dichtung | 1 | 9700519772 | |
| 36 | Rueckhalteblech | 1 | 9700519772 | |
| 37 | Schutzhülle | 1 | 8977548824 | |
| 38 | Zylinderschraube ISO4762-M5x75 | 2 | ||
| 39 | Rear plate | 1 | ||
| 40 | Wegsensor | 1 | 9700519862 | 4411005392 |
| 41 | O-Ring ISO3601-11,6x2,4 | 1 | 9700519772 | |
| 42 | O-Ring ISO3601-8x2,4 | 1 | 9700519772 | |
| 43 | Karosserie | 1 | ||
| 44 | Schutzkappe | 1 | 9700519772 | |
| 45 | Entlueftungsschraube | 1 | 8913505204 |
