Secador (Doble cartucho)
Twin-Cyl.Compressor 704cc,flangemounted
Referencia de producto:
4324332780
Precio unitario bruto:
3045.00
Características y ventajas
-
MarcaWABCO Original
-
Tipo de piezaCalidad premium original
-
Especificaciones técnicasEspecificación OE
-
Categoría de productoDispositivo
-
Calefacción894 260 045 2
-
Conexión de la calefacciónBayonet (Schlemmer) 3-pin
-
Conexión de la válvula solenoideKostal M24 x 1
-
Conexión eléctricaM24 x 1
-
EscapeJED-463-0
-
Presión de apertura10 bar
-
Presión de corte8.1 bar
-
Presión de funcionamiento máx.13.0 bar
-
Rango de temperatura-40°C to +65°C
-
Rango operativo0.6 bar
-
Regulador de presiónYes
-
Rosca del puerto 11M22 x 1.5
-
Rosca del puerto 21M22 x 1.5
-
Rosca del puerto 22Tire inflation device M16 x 1.5
-
Rosca del puerto 3JED-463-0
-
Rosca del puerto 4/231/4" - 18 NPTF
-
SilenciosoNo (432 407 012 0 retrofittable)
-
Tensión24 V
-
Tipo de cartuchoCartucho desecante
-
Volumen calculado (dm³)16.9354
-
Dimensiones (MM x MM x MM)320 x 299 x 177
-
GTIN04057875173557
-
UPC193133482291
-
peso (kg)8.28
-
peso (lb)18.254
Doc Type
drawing
Locale
multi
Artical Number
4324332780____005_dascheck_f6_page-1---notset
Servicio y reparación

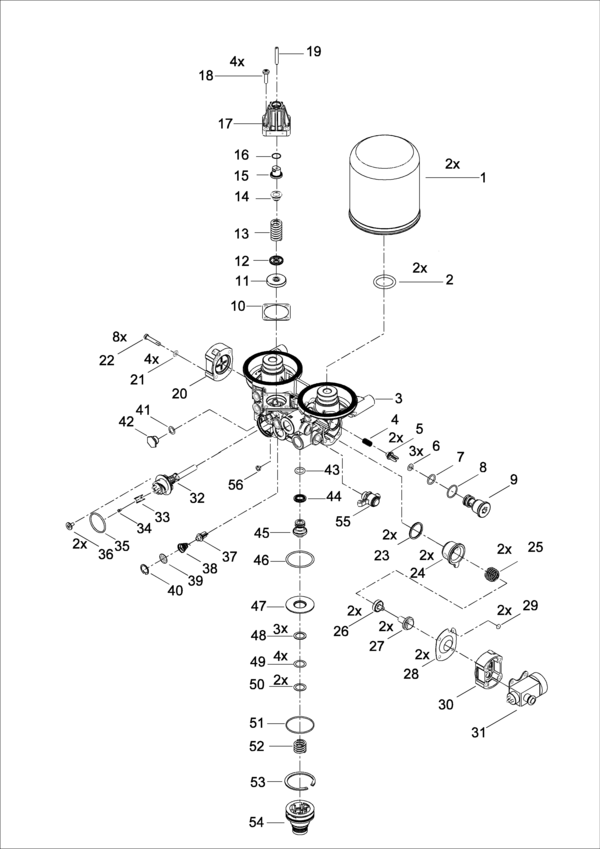

Listado de repuestos
| 0 | Boca inflado neumáticos | 1 | ||
| 0 | Tuerca de ajuste | 1 | 9753034304 | |
| 1 | Cartucho | 2 | 4329012232 | |
| 2 | O-Ring ISO3601-33x5 | 2 | ||
| 3 | Cuerpo | 1 | ||
| 4 | Compression Spring | 1 | ||
| 5 | Cuerpo de válvula | 2 | ||
| 6 | O-Ring ISO3601-9x2,5 | 3 | ||
| 7 | O-Ring ISO3601-16,3x2,4 | 1 | ||
| 8 | O-Ring ISO3601-12,5x2 | 1 | ||
| 9 | Anillo de asiento de válvula | 1 | ||
| 10 | Junta | 1 | ||
| 11 | Pistón | 1 | 4324109242 | |
| 12 | Cubierta | 1 | 4324109242 | 8950725404 |
| 13 | Resorte | 1 | 8965144104 | |
| 14 | Cubierta | 1 | ||
| 16 | O-Ring ISO3601-12,5x2 | 1 | 4324109242 | |
| 16 | Anillo "O" | 1 | 4324109242 | 8970708904 |
| 17 | Cubierta | 1 | 9753036504 | |
| 18 | Tornillo alomado ISO7045-M6x25 | 4 | 8912015704 | |
| 19 | Hex Socket Set Screw DIN914-M6x35 | 1 | 4324109242 | 8102080164 |
| 20 | Cubierta | 1 | ||
| 21 | Arandela | 4 | 8104010094 | |
| 22 | Cheese head screw DIN6912-M6x35 | 8 | 4324339252 | |
| 23 | O-Ring ISO3601-30x3 | 2 | 4324339212 | 8977703404 |
| 24 | Manguito | 2 | ||
| 25 | Compression Spring, special | 2 | 4324339212 | |
| 26 | Válvula | 2 | 4324339212 | |
| 27 | Pistón | 2 | 4324339212 | 4324056204 |
| 28 | Membrana | 2 | 4324339212 | 8971216004 |
| 29 | Junta tórica ISO3601-3,3x3 | 2 | 4324339212 | 8977718004 |
| 30 | Cubierta | 1 | ||
| 31 | Electroválvula 3/2 | 1 | 4324339252 | |
| 32 | Calefacción | 1 | 8942600452 | |
| 33 | Soporte | 1 | 4324083504 | |
| 34 | Tapping screw ISO7049-B2,9x6,5 | 1 | ||
| 35 | Anillo "O" | 1 | 8977829104 | |
| 36 | Tornillo | 2 | ||
| 37 | Cuerpo de válvula | 1 | ||
| 38 | Conical Compression Spring | 1 | ||
| 39 | Arandela | 1 | ||
| 40 | Anillo de Retencion | 1 | 8105180124 | |
| 42 | Tapón roscado | 1 | 8930117114 | |
| 43 | Anillo "O" | 1 | 4324339262 | 8970815614 |
| 44 | Válvula | 1 | 4324339262 | |
| 45 | Pistón | 1 | 4324339262 | |
| 46 | O-Ring ISO3601-48,9x2,62 | 1 | 4324339262 | |
| 47 | Cabeza de válvula | 1 | 4324339262 | |
| 48 | Arandela | 3 | 4324339262 | 8951052734 |
| 49 | Arandela | 4 | 4324339262 | 8951052764 |
| 50 | Arandela | 2 | 4324339262 | 8951090604 |
| 51 | O-Ring ISO3601-47x2 | 1 | 4324339262 | |
| 52 | Muelle de compres. Cilínd. | 1 | 4324339262 | 8965144204 |
| 53 | Retaining ring DIN472-JV55x2 | 1 | 4324339262 | |
| 56 | Válvula | 1 |
