Quadruple Circuit Protection Valve
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
9347141240
Ціна продукта брутто:
322.00
Особливості та переваги
-
МаркаWABCO
-
Гарантія2 роки
-
Датчик тискуno
-
Категорія продуктуПристрій
-
Ланцюг тиску відкривання 1+2 (бар)7.4 + 6.5 bar
-
Макс. робочий тиск13.0 bar
-
Розрахунковий об'єм (дм³)0.90068
-
Різьба отвору 1M22 x 1.5
-
Різьба отвору 21M16 x 1.5
-
Різьба отвору 22M16 x 1.5
-
Різьба отвору 23M16 x 1.5
-
Різьба отвору 24M16 x 1.5
-
Різьба отвору 4M16 x 1.5
-
Температурний діапазон-40°C to +90°C
-
Технічні специфікаціїСпецифікація OE
-
Тип деталіПреміальна оригінальна якість
-
Тиск відкривання 216.5 bar
-
Тиск відкривання 226.5 bar
-
Тиск відкривання 236.7 bar
-
Тиск відкривання 246.5 bar
-
Тиск закривання динамічний 214.5 bar
-
Тиск закривання динамічний 224.5 bar
-
Тиск закривання динамічний 234.5 bar
-
Тиск закривання динамічний 244.5 bar
-
Тиск подачі3.35 bar
-
GTIN04057875290698
-
UPC193133362937
-
Вага (kg)0.677
-
Розмір (MM x MM x MM)110 x 92 x 89
-
Вага (lb)1.4925
Заміна
-
YUTONG351500042
-
YUTONG3515-00042
Doc Type
drawing
Locale
multi
Artical Number
9347141240____005_dascheck_b4_page-1---notset
Doc Type
catalog
Locale
uk
Artical Number
apac-parts_list
Обслуговування та ремонт

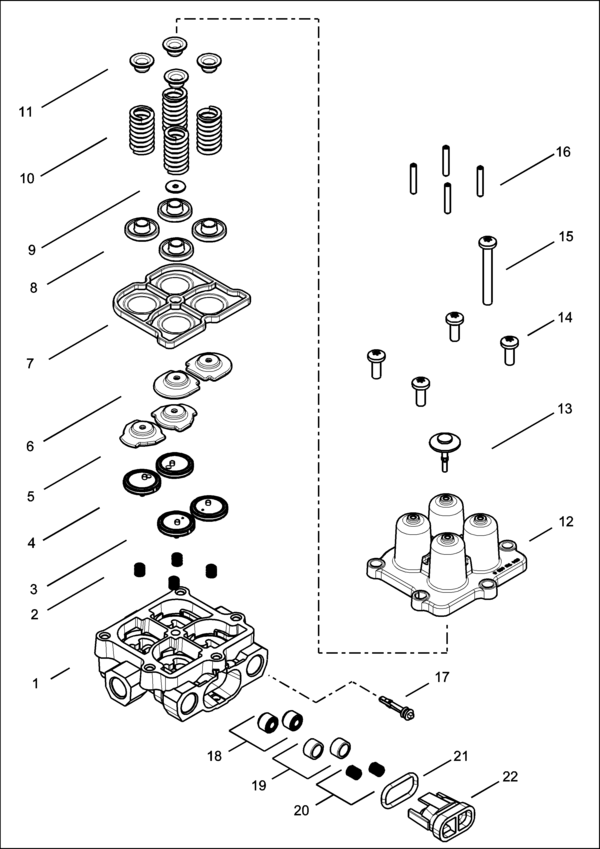

Список запасних частин
| 1 | Кузов | 1 | ||
| 2 | Cylindrical compression spring | 4 | ||
| 3 | Valve Washer | 2 | ||
| 4 | клапан | 2 | ||
| 5 | Накладка | 2 | ||
| 6 | Накладка | 2 | ||
| 7 | Мембрана | 1 | 9347149202 | |
| 8 | Поршень | 4 | ||
| 9 | Підкладна шайба | 1 | ||
| 10 | Cylindrical compression spring | 4 | ||
| 11 | Spring guide | 4 | ||
| 12 | Накладка | 1 | ||
| 13 | Мембрана | 1 | ||
| 14 | Screw | 4 | ||
| 15 | Fillister head screw | 1 | ||
| 16 | Grub screw | 4 | ||
| 17 | Bleedback plug | 1 | ||
| 18 | клапан | 2 | 8995053904 | |
| 19 | Spring washer | 2 | 8953634824 | |
| 20 | Cylindrical compression spring | 2 | ||
| 21 | O-Ring 24,50x3,00 / CDS 215 70sh | 1 | ||
| 22 | Притискний пристрій | 1 |
