Vysoušeč vzduchu (2
Twin-Cyl.Compressor 704cc,flangemounted
Číslo Materiálu:
4324332010
Jednotková brutto cena:
3061.00
Vlastnosti a výhody
-
ZnačkaWABCO
-
Typ díluOriginální prémiová kvalita
-
Technická specifikaceOE specifikace
-
Kategorie produktůPřístroj
-
Max. provozní tlak13.0 bar
-
Napájení24 V
-
Objem balení (dm³)16.7237
-
Otevírací tlak13 bar
-
Provozní rozsah1.0 bar
-
Připojení elmag. ventiluKostal M24 x 1
-
Připojení topeníKostal M27 x 1
-
Regulátor tlakuNo
-
Teplotní rozsah-40°C to +65°C
-
Tlumič výfukuNo (432 407 012 0 retrofittable)
-
TopeníYes
-
Typ patronyDesikant Kazeta
-
Vypínací tlak10.0 bar
-
VýfukJED-463-0
-
Závit přípojky 11M22 x 1.5
-
Závit přípojky 21M22 x 1.5
-
Závit přípojky 22Tire inflation device M16 x 1.5
-
Závit přípojky 3JED-463-0
-
Závit přípojky 4/23M16 x 1.5
-
GTIN04057875173397
-
Rozměry (MM x MM x MM)299 x 316 x 177
-
UPC193133259756
-
Váha (kg)8.32
-
Váha (lb)18.342
Doc Type
drawing
Locale
multi
Artical Number
4324332010____005_dascheck_e5_page-1---notset
Možnosti oprav

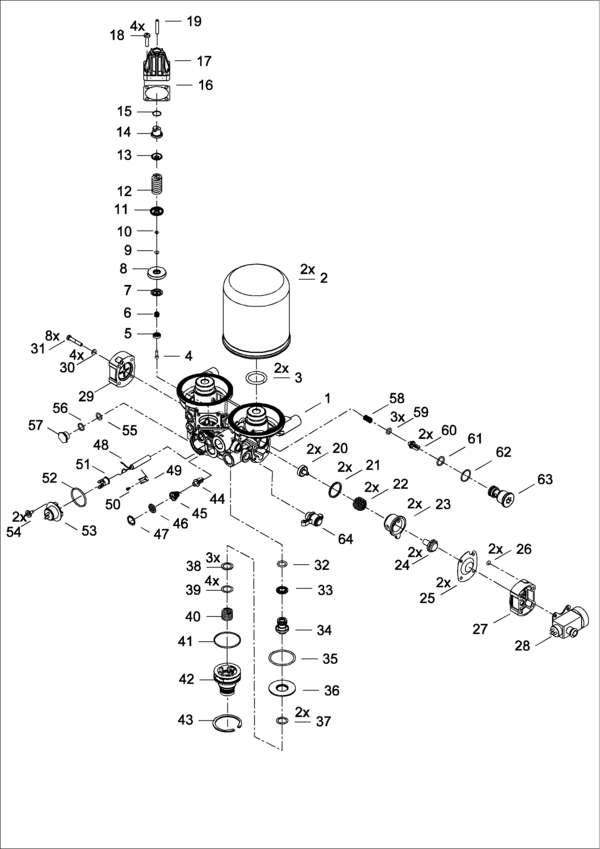

Seznam náhradních dílů
| 1 | Karosérie | 1 | ||
| 2 | Vložka - Standardní vložka | 2 | 4329012232 | |
| 3 | O-Ring ISO3601-33x5 | 2 | ||
| 4 | Zarážka | 1 | 4324109242 | 9753037724 |
| 5 | Ventil | 1 | 4324109242 | 8995068992 |
| 6 | Cylindrical Compression Spring | 1 | 4324109242 | 8965144304 |
| 7 | Čepička | 1 | 4324109242 | 8950725604 |
| 8 | Cup Seal | 1 | 4324109242 | 8971816604 |
| 9 | Čepička | 1 | 4324109242 | |
| 10 | Retaining washer DIN6799-4 | 1 | 4324109242 | 8105190274 |
| 11 | Kryt | 1 | 4324109242 | 8950725404 |
| 12 | Cylindrical Compression Spring | 1 | 8965144104 | |
| 13 | Kryt | 1 | ||
| 14 | stavěcí matice | 1 | 4324109242 | 9753034304 |
| 15 | O-Ring ISO3601-13x1 | 1 | 4324109242 | 8970708904 |
| 16 | těsnění | 1 | ||
| 17 | Kryt | 1 | 9753036504 | |
| 18 | Fillister head screw ISO7045-M6x25 | 4 | 8912015704 | |
| 19 | Hex Socket Set Screw DIN914-M6x35 | 1 | 4324109242 | 8102080164 |
| 20 | Ventil | 2 | 4324339212 | |
| 21 | O-Ring ISO3601-30x3 | 2 | 4324339212 | 8977703404 |
| 22 | Compression Spring, special | 2 | 4324339212 | |
| 23 | Vložka | 2 | ||
| 24 | Píst | 2 | 4324339212 | 4324056204 |
| 25 | Membrána | 2 | 4324339212 | 8971216004 |
| 26 | O-Ring ISO3601-3,3x3 | 2 | 4324339212 | 8977718004 |
| 27 | Kryt | 1 | ||
| 28 | 3/2-cestný el.mag. ventil | 1 | 4324339252 | |
| 29 | Kryt | 1 | ||
| 30 | Washer DIN125-1-6,4x12,5x1,6 | 4 | 8104010094 | |
| 31 | Cheese head screw DIN6912-M6x35 | 8 | 4324339252 | |
| 32 | O-Ring ISO3601-14x3 | 1 | 4324339262 | 8970815614 |
| 33 | Ventil | 1 | 4324339262 | |
| 34 | Píst | 1 | 4324339262 | |
| 35 | O-Ring ISO3601-48,9x2,62 | 1 | 4324339262 | |
| 36 | hlava ventilu | 1 | 4324339262 | |
| 37 | Podložka | 2 | 4324339262 | 8951090604 |
| 38 | Podložka | 3 | 4324339262 | 8951052734 |
| 39 | Podložka | 4 | 4324339262 | 8951052764 |
| 40 | Cylindrical Compression Spring | 1 | 4324339262 | 8965144204 |
| 41 | O-Ring ISO3601-47x2 | 1 | 4324339262 | |
| 42 | dno | 1 | 4324339262 | 4324315514 |
| 43 | Retaining ring DIN472-JV55x2 | 1 | 4324339262 | |
| 44 | těleso ventilu | 1 | ||
| 45 | Conical Compression Spring | 1 | ||
| 46 | Podložka | 1 | ||
| 47 | Retaining Ring DIN472-20x1 | 1 | 8105180124 | |
| 48 | Heater 24V | 1 | 4324209202 | |
| 49 | Podpěra | 1 | 4324209202 | 4324083504 |
| 50 | Tapping screw ISO7049-B2,9x6,5 | 1 | 4324209202 | |
| 51 | Kit: Switch | 1 | 4324209202 | 8940409402 |
| 52 | O-Ring ISO3601-36x2,5 | 1 | 4324209202 | 8977829104 |
| 53 | Připojení Samec | 1 | 4324209202 | 8941010302 |
| 54 | šroub | 2 | ||
| 55 | O-Ring ISO3601-12,5x2 | 1 | 9324009202 | |
| 56 | O-Ring ISO3601-12,5x2 | 1 | ||
| 57 | závit motorové svíčky | 1 | 8930117114 | |
| 58 | Compression Spring | 1 | ||
| 59 | O-Ring ISO3601-9x2,5 | 3 | ||
| 60 | těleso ventilu | 2 | ||
| 61 | O-Ring ISO3601-16,3x2,4 | 1 | ||
| 62 | O-Ring ISO3601-23x2 | 1 | 8970827904 | |
| 63 | Sedlo ventilu | 1 | ||
| 64 | Přípojka pro plnění pneumatik | 1 | 9324009202 |
