EBS Axle Modulator 2-Channel - Gen2
Twin-Cyl.Compressor 704cc,flangemounted
Číslo Materiálu:
4801041060
Jednotková brutto cena:
1877.00
Vlastnosti a výhody
-
ZnačkaWABCO
-
Typ díluOriginální prémiová kvalita
-
Technická specifikaceOE specifikace
-
Kategorie produktůPřístroj
-
AplikaceAA 2S 2M 4W
-
Elektrické připojeníBayonet DIN 72585 1A-4.1-Sn/K2
-
Jmenovitý proud10 A
-
Ložiska2x M12 x 1.5
-
Max. provozní tlak12.8 bar
-
Napájení24 V
-
Objem balení (dm³)4.7521
-
Rozteč děr100 mm
-
Teplotní rozsah-40°C to +80°C
-
TypDrive axle 2S 2M 4W
-
Třída ochranyIP 6K6K, IP 6K9K
-
Závit přípojky 11M22 x 1.5 JED - 388-4
-
Závit přípojky 12M22 x 1.5 JED - 388-4
-
Závit přípojky 21M22 x 1.5 JED - 388-4
-
Závit přípojky 22M22 x 1.5 JED - 388-4
-
Závit přípojky 3Integrated Silencer
-
Závit přípojky 4M16 x 1.5 JED - 388-4
-
GTIN04057875229285
-
Rozměry (MM x MM x MM)222 x 154 x 139
-
UPC193133317746
-
Váha (kg)3.05
-
Váha (lb)6.7241
Nahrazuje
-
MAN81521066058
-
MAN81521066039
-
MAN81521066065
-
MAN81521066071
-
NEOPLAN81521066058
Doc Type
drawing
Locale
multi
Artical Number
4801041000____053_drw_q5
Doc Type
brochure
Locale
cs
Artical Number
zf_reman_core_return_guidelines
Doc Type
info
Locale
multi
Artical Number
e1-xx1274_076
Doc Type
system_description
Locale
en
Artical Number
81500153
Možnosti oprav

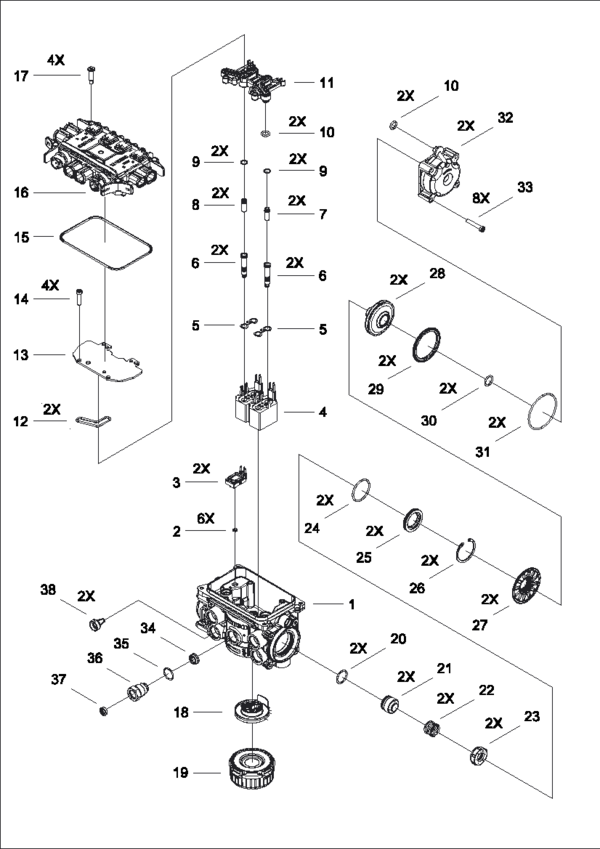

Seznam náhradních dílů
| 1 | Karosérie | 1 | ||
| 2 | O-Ring ISO3601-4,47x1,78 | 6 | 4801049212 | 8970867704 |
| 3 | Tlakový senzor | 2 | ||
| 4 | Vřeteno | 2 | 4801049212 | |
| 5 | Objímka | 2 | 4801049212 | |
| 6 | Armature Guide | 4 | 4801049212 | |
| 7 | Armature | 2 | 4801049212 | |
| 8 | Armature | 2 | 4801049212 | |
| 9 | O-Ring | 4 | 4801049212 | |
| 10 | O-Ring ISO3601-10,77x2,62 | 4 | 4801049202 4801049212 4005009252 | |
| 11 | Podpěra | 1 | ||
| 12 | Sealing | 2 | 4801049212 | |
| 13 | Deska | 1 | ||
| 14 | Cheese head screw ISO14580-M6x25 | 4 | ||
| 15 | O-Ring | 1 | 4801049212 | |
| 16 | ECU --EBS-AM2,G H,4VS ASTV | 1 | ||
| 17 | šroub | 4 | 8914908314 | |
| 18 | Strainer Fitting | 1 | ||
| 19 | dno | 1 | ||
| 20 | O-Ring ISO3601-21,3x2,4 | 2 | 4801049202 4005009252 | 8977728174 |
| 21 | Vodítko | 2 | 4801049202 | 9730111504 |
| 22 | Compression Spring, special | 2 | 4801049202 | |
| 23 | těleso ventilu | 2 | 4801049202 4005009252 | |
| 24 | O-Ring ISO3601-37,77x2,62 | 2 | 4801049202 4005009252 | 8977862704 |
| 25 | Sedlo ventilu | 2 | 4801049202 | |
| 26 | Retaining ring DIN472-42x1,75 | 2 | 4801049202 | |
| 27 | Ventilová destička | 2 | 4801049202 | |
| 28 | Píst | 2 | 4801049202 | |
| 29 | Sealing | 2 | 4801049202 4005009252 | |
| 30 | O-Ring ISO3601-15,3x2,4 | 2 | 4801049202 4005009252 | 8970800404 |
| 31 | O-Ring ISO3601-67x2,5 | 2 | 4801049202 4005009252 | |
| 32 | Kryt | 2 | ||
| 33 | Cheese head screw ISO14580-M6x35 | 8 | ||
| 34 | Ventil | 1 | ||
| 35 | O-Ring ISO3601-18x2 | 1 | 8970815204 | |
| 36 | Vložka | 1 | ||
| 37 | Sítko | 1 | 4801069202 4802049212 | 8993602604 |
| 38 | Filtr | 2 | 4801069202 4802049212 | 4801022202 |
