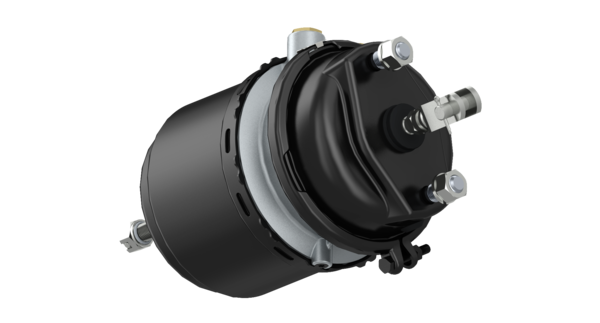

Pružinový brzdový válec
Vehicle application (India): Daimler (Bharat Benz)
Twin-Cyl.Compressor 704cc,flangemounted
Číslo Materiálu:
9254913450
Jednotková brutto cena:
0.00
Vehicle application (India): Daimler (Bharat Benz)
Vlastnosti a výhody
-
ZnačkaWABCO
-
Typ díluOriginální prémiová kvalita
-
Technická specifikaceOE specifikace
-
Kategorie produktůPřístroj
-
Celková délka278.0 mm
-
Délka tlačné tyče72 mm
-
Délky šroubů38.5 mm
-
Max. provozní tlak10.0/10.0 bar
-
Objem balení (dm³)27.81
-
Rozteč šroubů120.6 mm
-
Teplotní rozsah-40°C to +80°C
-
Typ24/24
-
Typ operaceCam
-
TřmenScrewed
-
Zdvih64/64 mm
-
Závit přípojky 11M22 x 1.5
-
Závit tlačné tyčeM14 x 1.5
-
Závit šroubuM16 x 1.5
-
verzeWith boot
-
Čepy vidlice12.5 mm
-
GTIN04057875656340
-
Rozměry (MM x MM x MM)445 x 250 x 250
-
UPC193133530503
-
Váha (kg)10.2
-
Váha (lb)22.49
Doc Type
drawing
Locale
en
Artical Number
9254913430____053_dascheck_b4_page-1---notset
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml
Možnosti oprav
Seznam náhradních dílů
| 1 | Kryt válce | 1 | ||
| 2 | Spring Washer DIN6888-16.5x27.4x3.5 | 2 | ||
| 3 | Hexagon Nut DIN934-M16x1,5 | 2 | 8103040314 | |
| 4 | Locking nut | 1 | 8919900074 | |
| 5 | Vlnovec | 1 | 9254913682 9254913742 9254919292 | |
| 6 | Pouzdro | 1 | ||
| 7 | Vidlice | 1 | 9254914202 | |
| 8 | Kolík | 1 | 8920100084 | |
| 9 | Splint | 1 | 9254913682 9254913742 9254919292 | 8105110274 |
| 10 | Ventil | 1 | 9254913682 9254913742 9254919292 | |
| 11 | prachovka | 1 | 9254913682 9254913742 9254919292 | |
| 12 | Hadicová spona | 1 | ||
| 13 | Hexagon Head Screw ISO4017-M8x50 | 1 | 8101263284 | |
| 14 | Hexagon Nut DIN934-M8 | 1 | 8103041114 | |
| 15 | Conical Compression Spring | 1 | 8960500154 | |
| 16 | Píst | 1 | ||
| 17 | Membrána | 1 | 9254913742 9254919292 | 8971205354 |
| 18 | Body _Valve_AM | 1 | 9254919292 | |
| 19 | kroužek | 1 | 9254913682 9254913682 | |
| 20 | Membrána | 1 | 9254913682 | |
| 21 | Pružina | 1 | 9254913682 | |
| 22 | Sedlo ventilu | 1 | 9254913682 | |
| 23 | O-Ring, statical | 2 | 9254913682 9254919292 | |
| 24 | tesnení | 1 | 9254913682 9254919292 | |
| 25 | Ložisko | 1 | 9254913682 9254919292 | |
| 26 | Flange _AM | 1 | 9254913682 9254919292 | |
| 27 | Tapping Screw M6x12 | 1 | ||
| 28 | O-Ring, statical | 1 | 9254913682 9254919292 | |
| 29 | Těsnící kroužek | 1 | 9254913682 9254919292 | |
| 30 | Ložisko | 1 | 9254913682 9254919292 | |
| 31 | Píst | 1 | ||
| 32 | Deska | 1 | ||
| 33 | Barrel Spring | 1 | ||
| 34 | Tyč | 1 | ||
| 35 | válec | 1 | ||
| 36 | O-Ring, dynamical | 1 | 9254913682 9254919292 | |
| 37 | Washer, special type | 1 | 9254913682 9254919292 | 8951800034 |
| 38 | Nut, special type | 1 | 8919900104 | |
| 39 | Kolík | 1 | 9254913682 9254919292 | |
| 40 | O-Ring, statical | 2 | ||
| 41 | Adapter, Union | 2 | ||
| 42 | Spring Retainer | 2 | ||
| 43 | Přídržný kroužek | 2 | 8952266974 | |
| 44 | Pressure screw | 2 | 8932204272 |
